Lyukraszteres prototípus munkadoboz
Videó lejátszása
Kommunikációs csatlakozó bemutatása, két Preboxi CP összeszerelése egy egységgé.
Az összes jelölt típusú dobozon hasonlóan van kialakítva a kommunikáció és a bővíthetőség.
Kommunikációra előkészített dobozok: CP, CX, AX, CY, CXN.
Videó lejátszása
Távtartó alátétek bemutatása.
A szerelő alátét távtartást és könnyített szerelést tesz lehetővé, nem esik le a csavarról, mert rá kell hajtani, majd együtt kell a szerelőhelyet megtalálni.

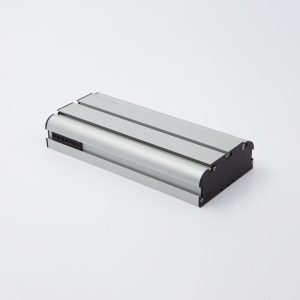

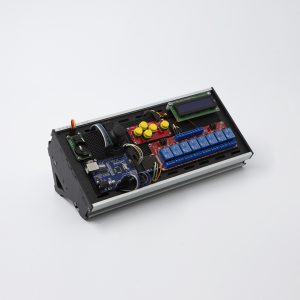

Play Video about Preboxi CP 289 Arduino táblához
Teljes szerelési ötletadó videó.

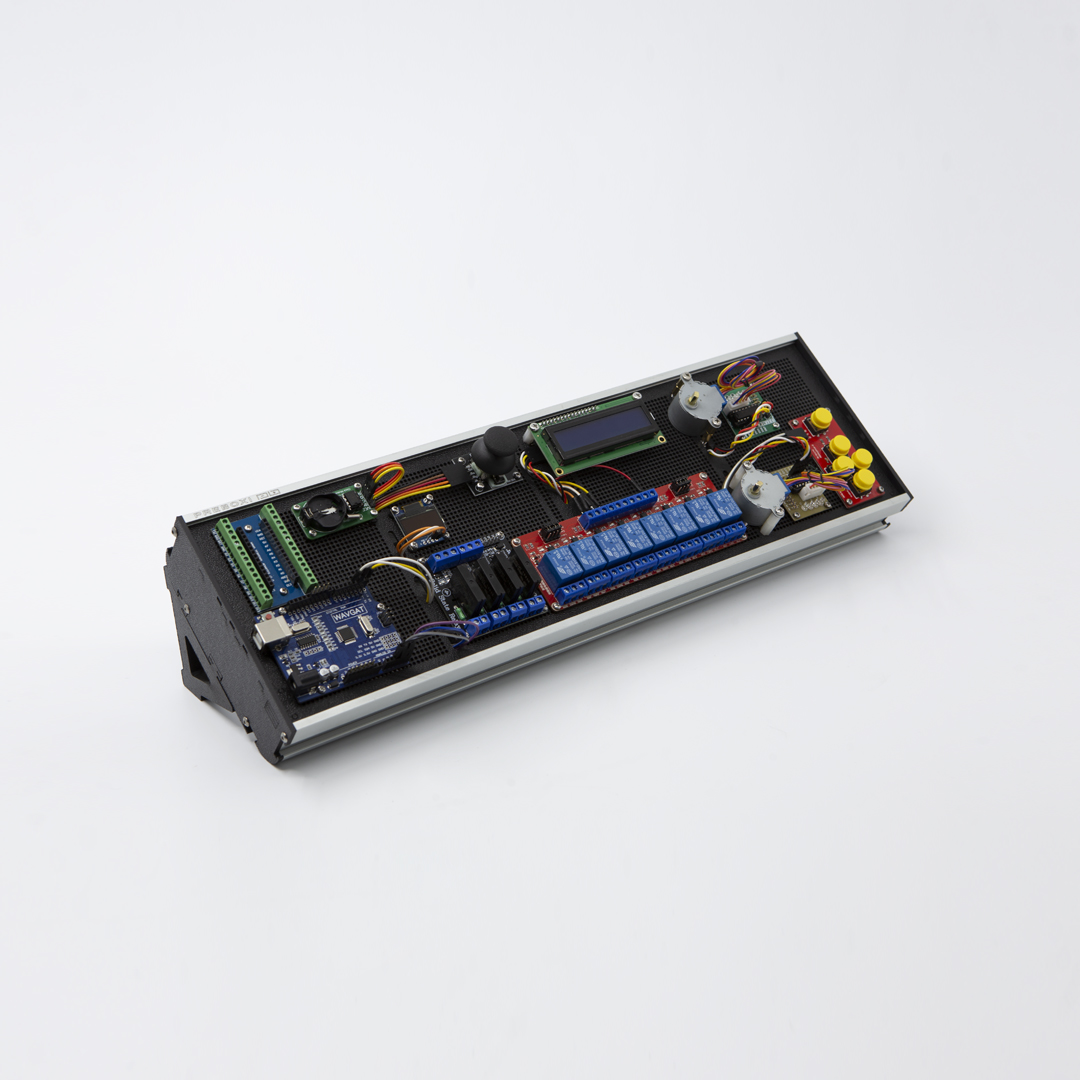

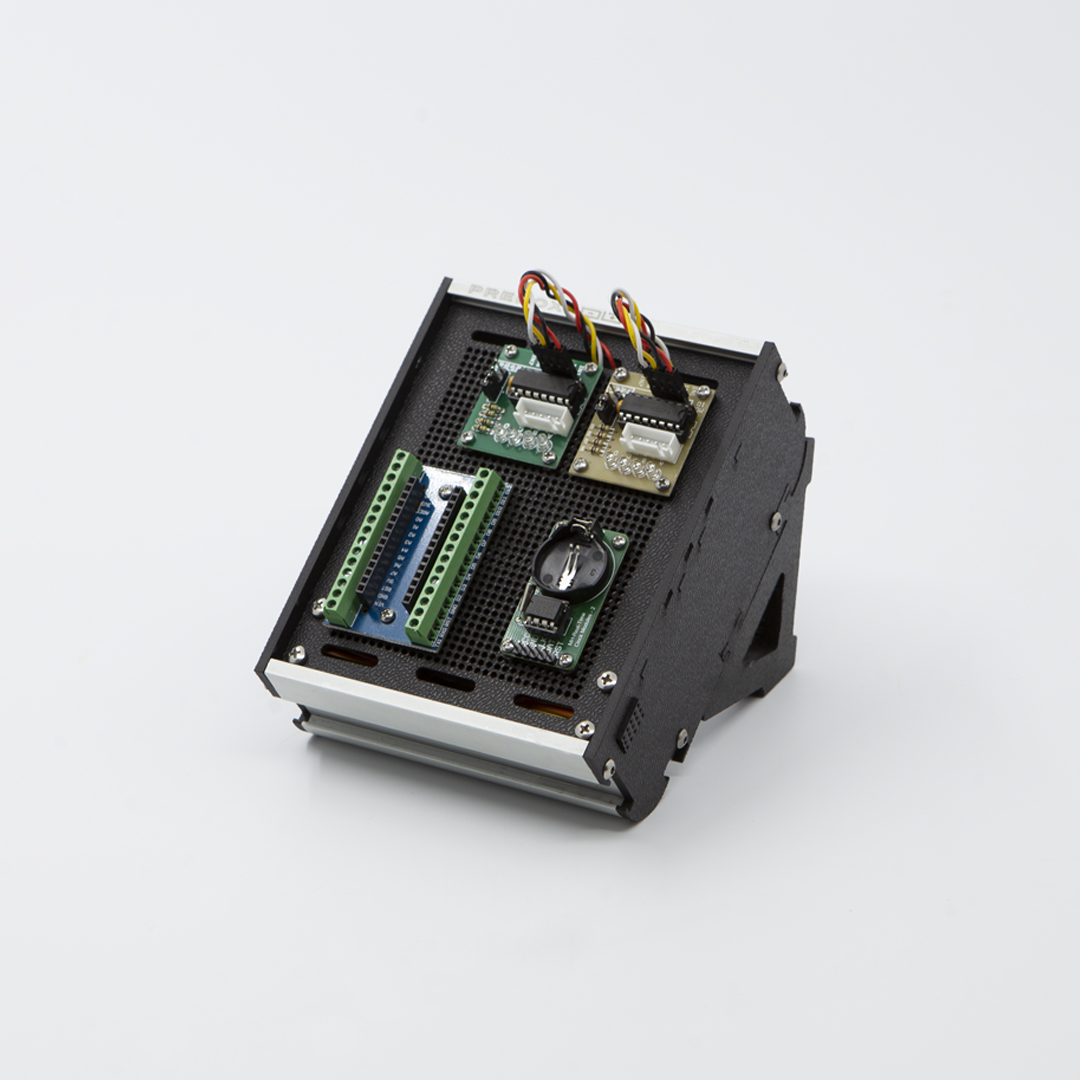

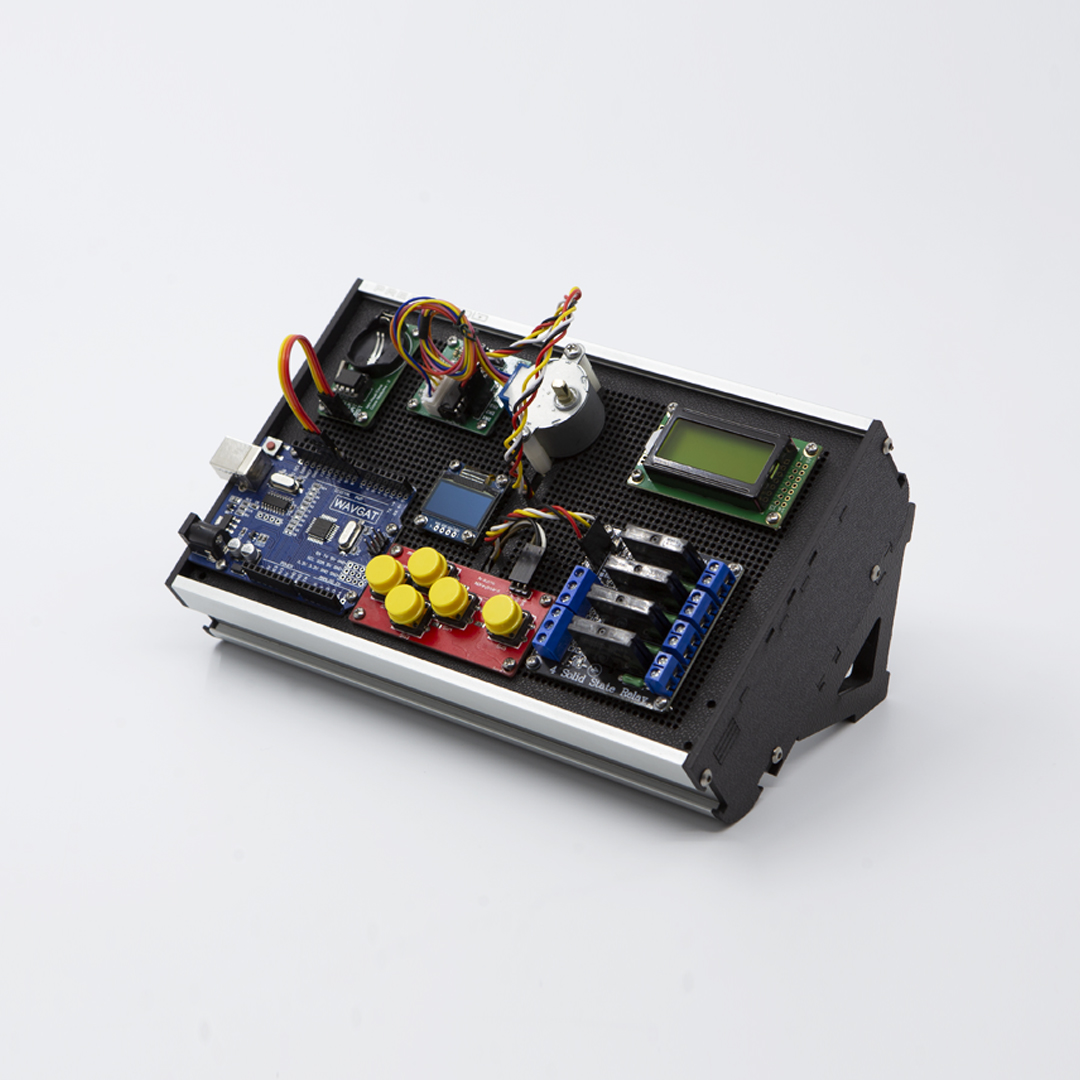

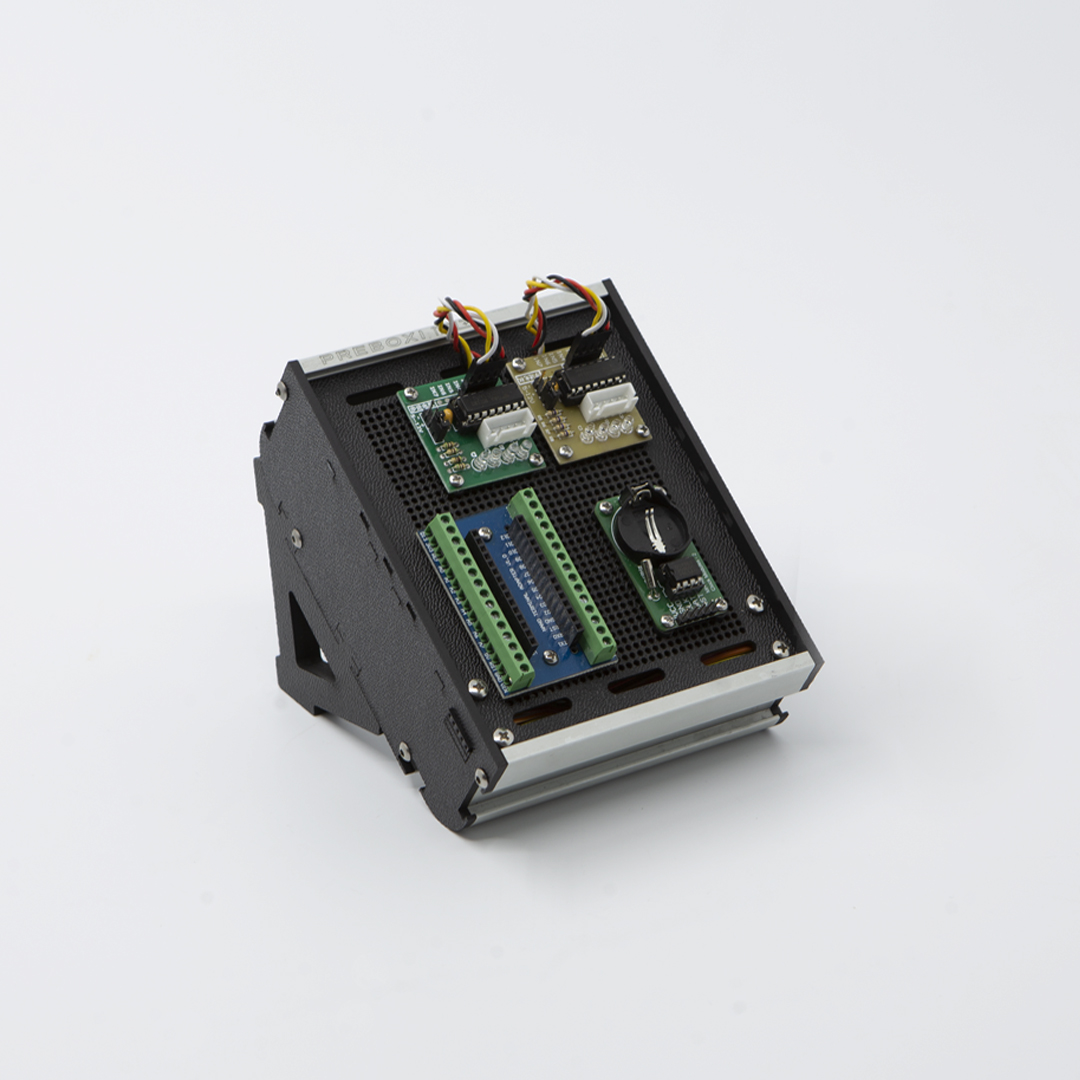

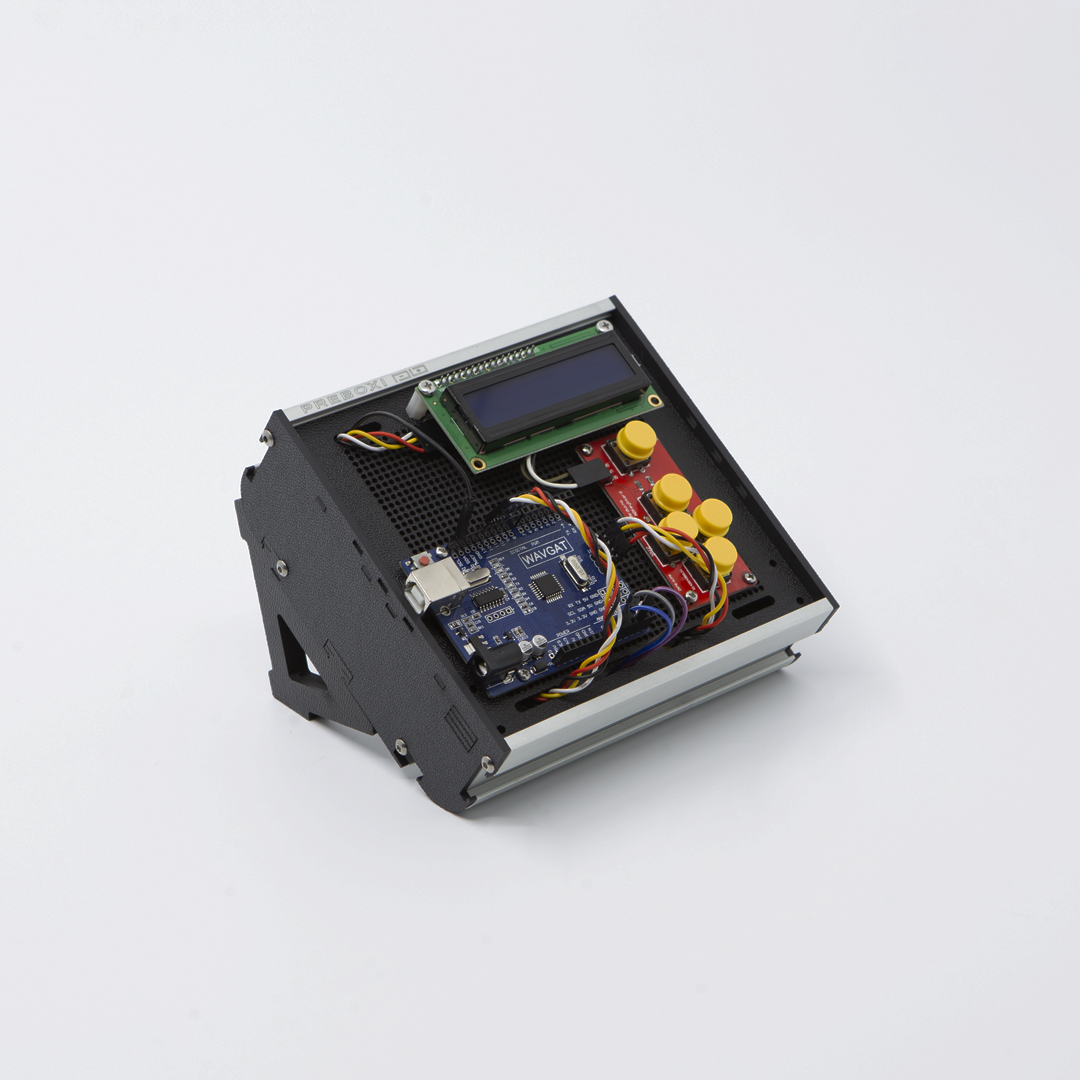

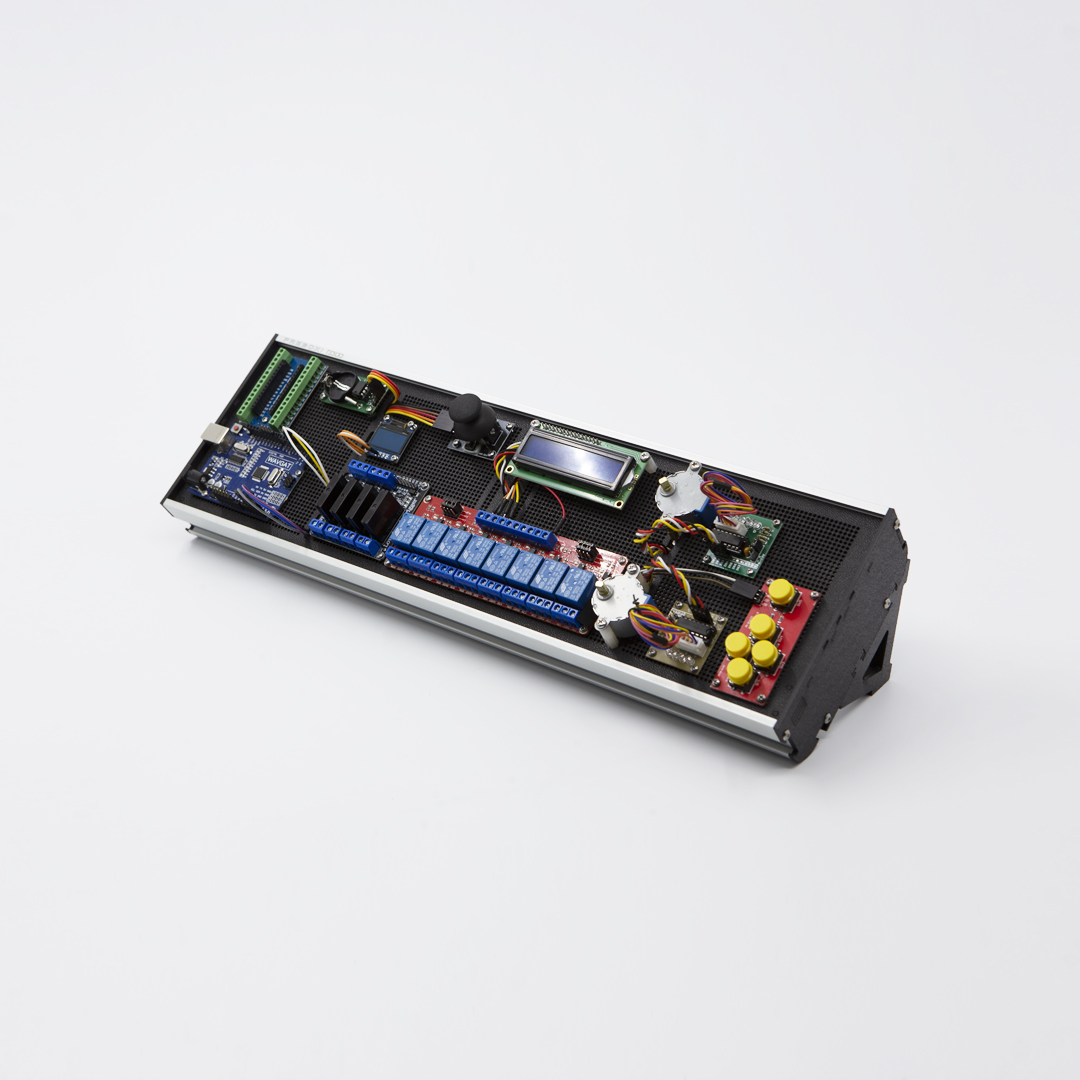

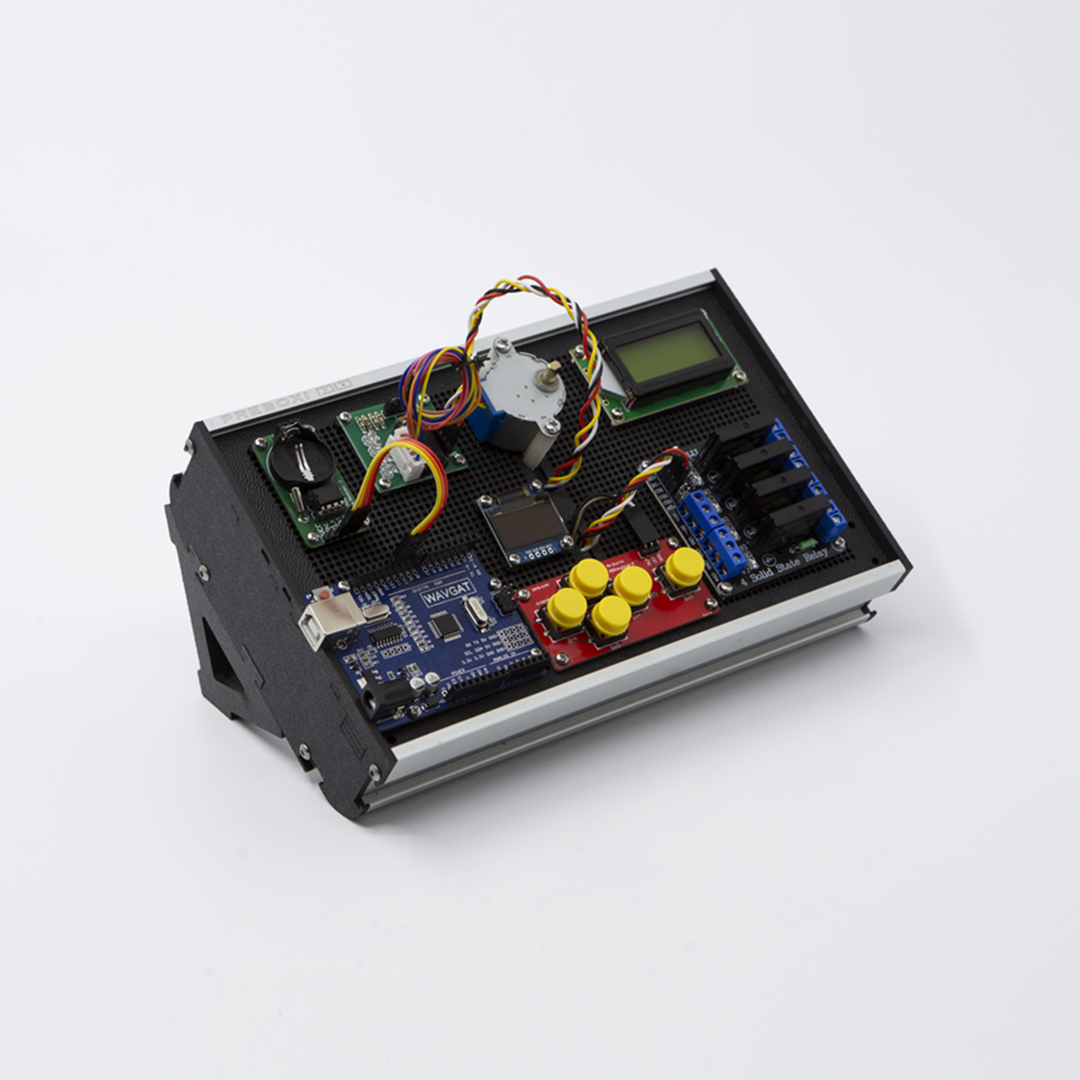

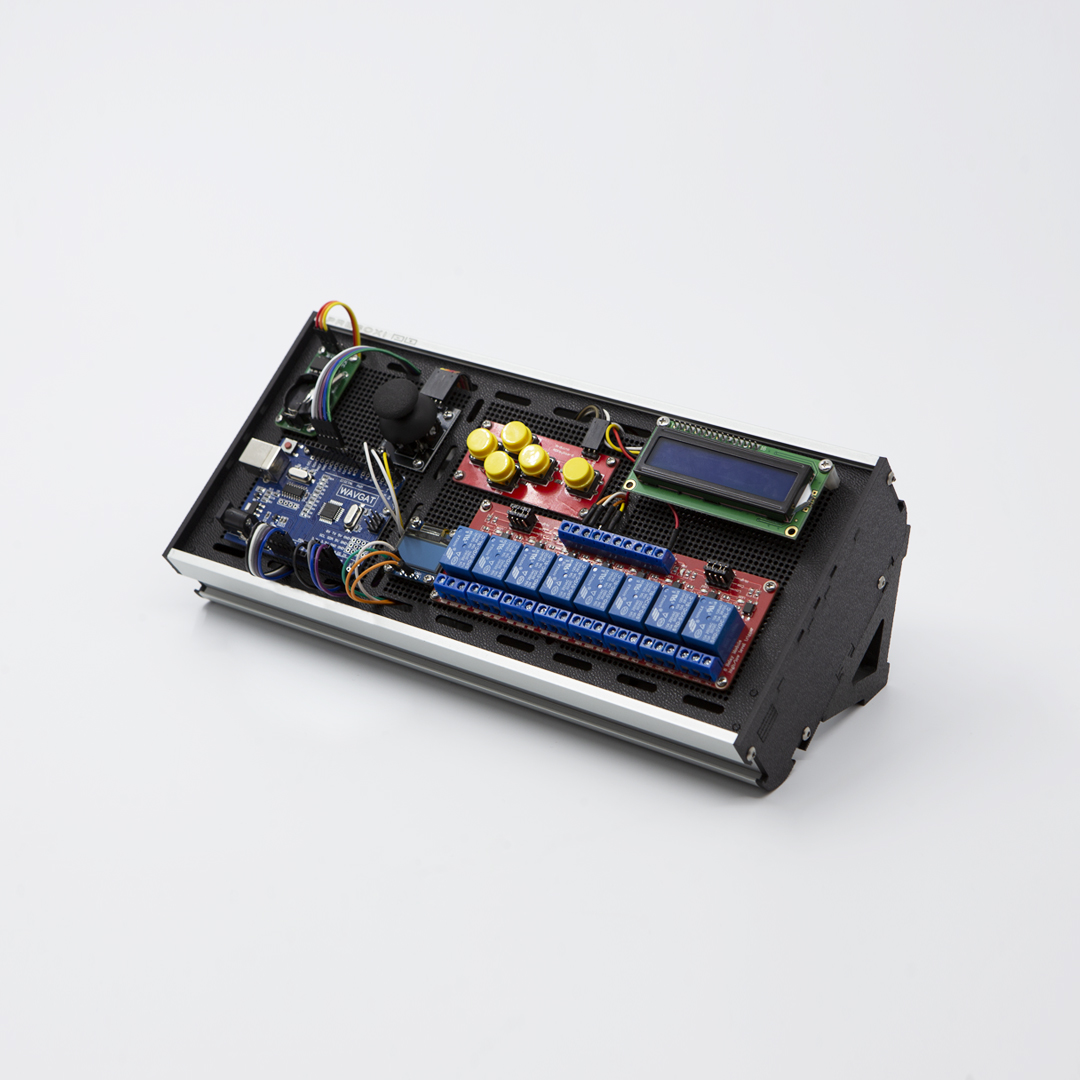

Szinte bármilyen elektronikai komponens felszerelhető a Preboxi CP-re. Néhány esetben távtartót kell alkalmazni, vagy hosszú csavarral és kontraanyázni.

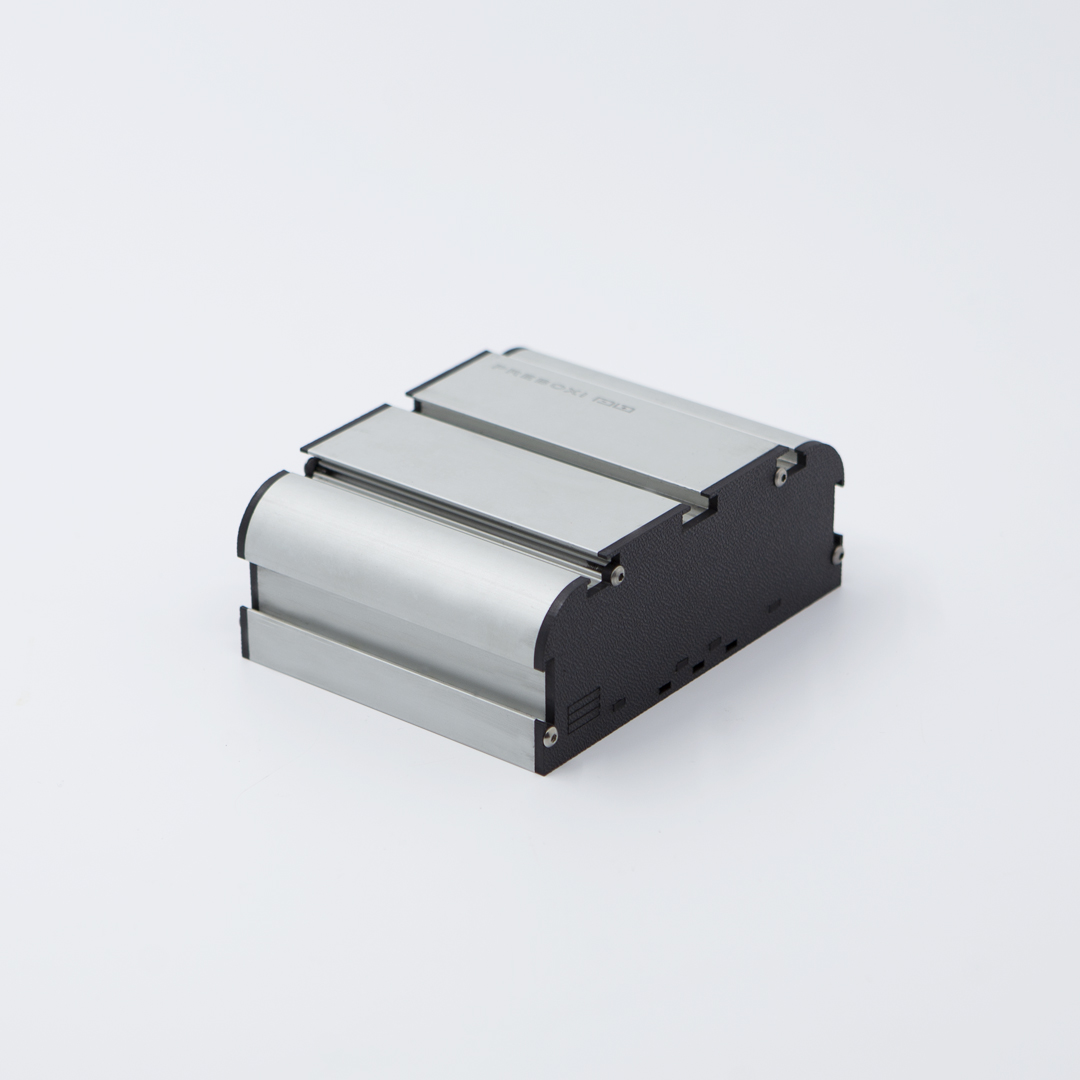

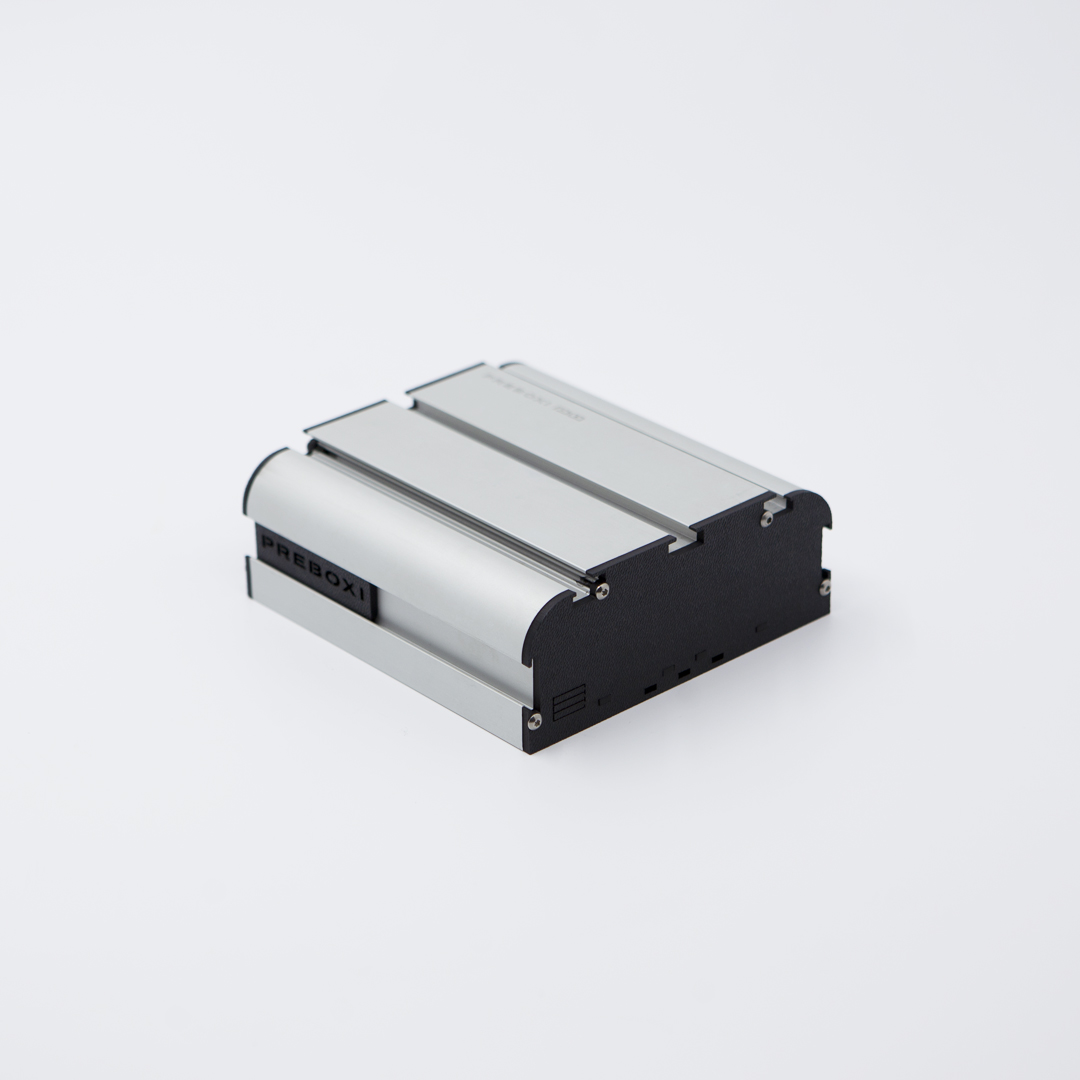

Néhány alkatrészes munkához ajánljuk.

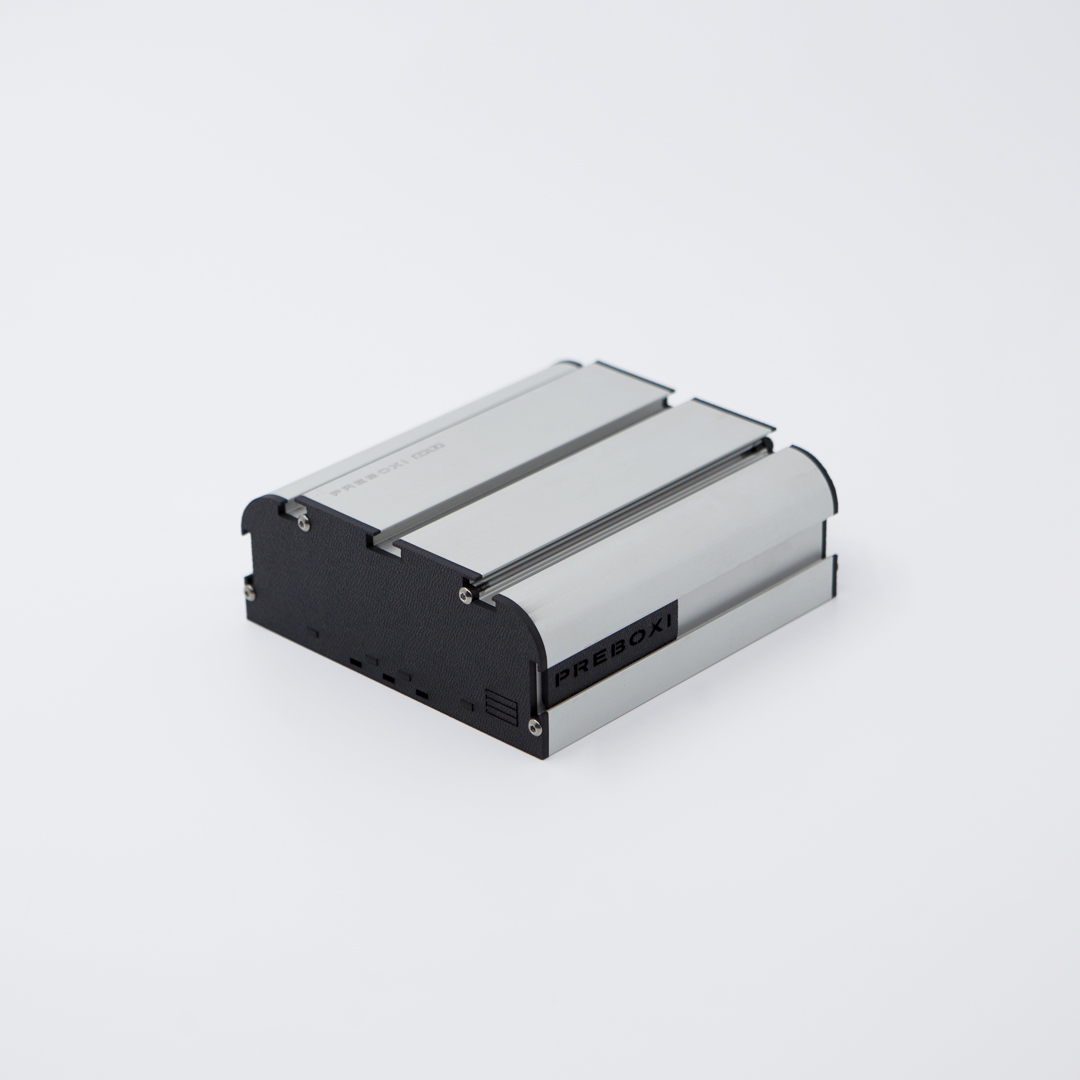

Külső méret: 107 mm
Keresztmetszet méret: 134 x 54 mm
Belső méret: 101 mm
Keresztmetszet méret: 121 x 34 mm
Vásárlás >>>

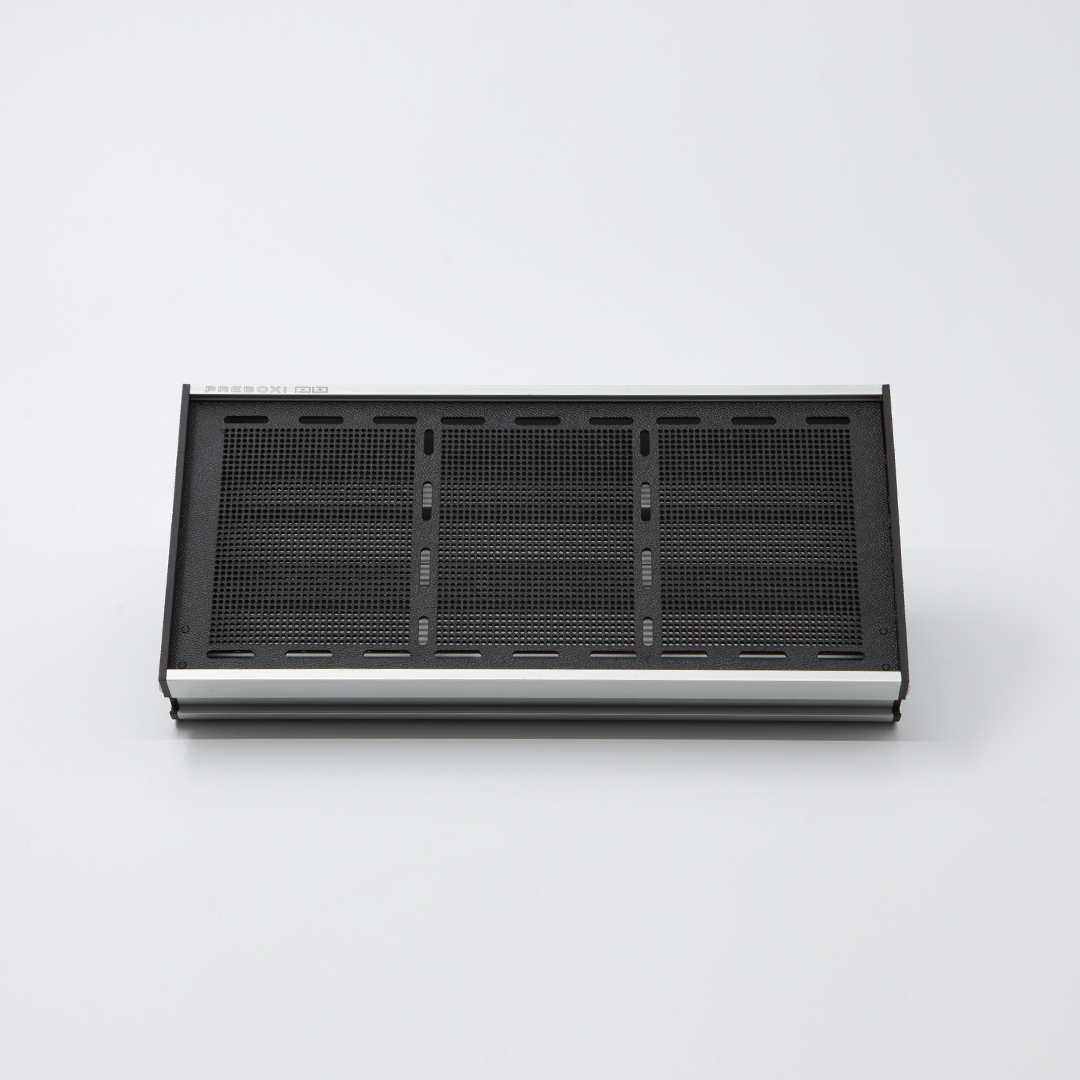

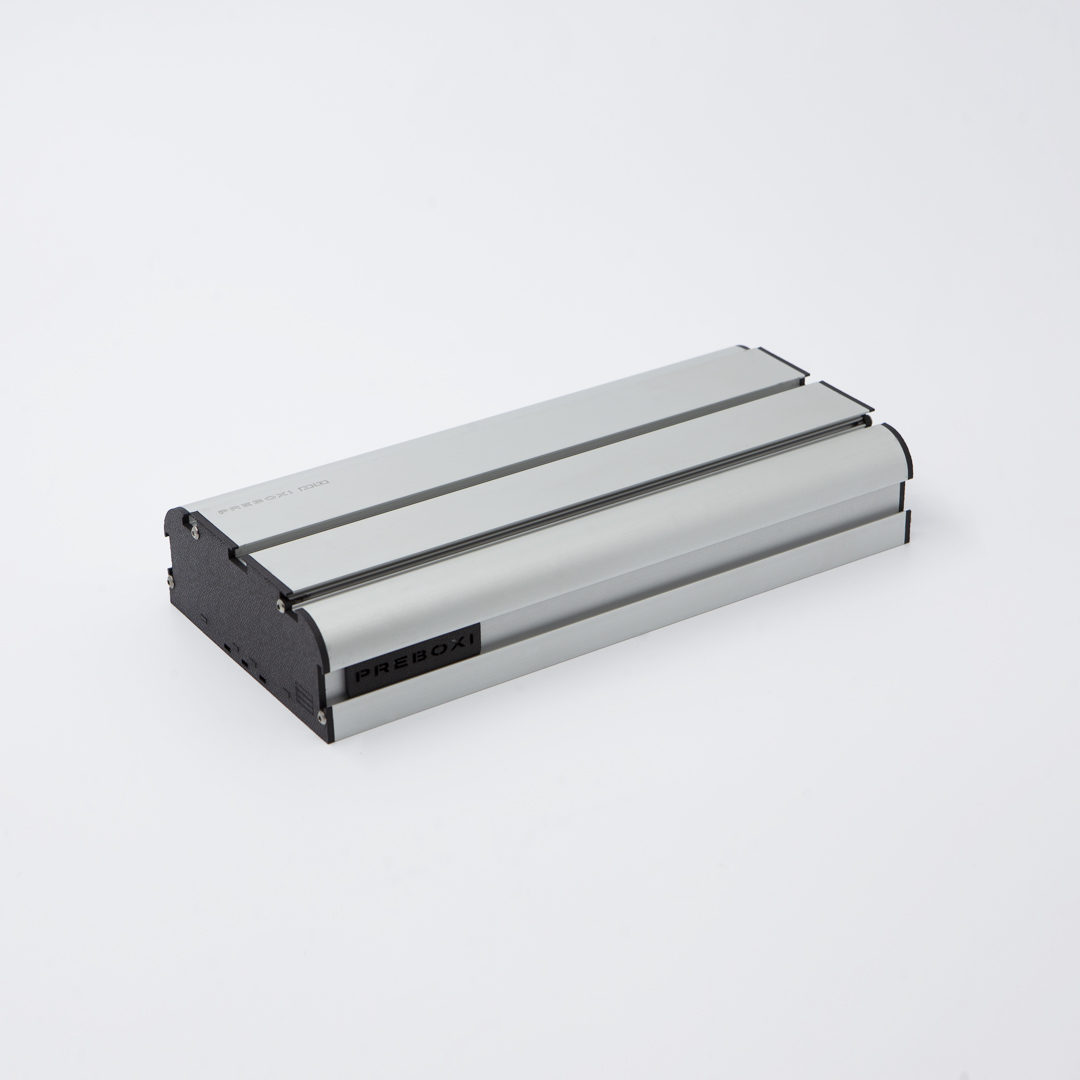

CP 216
Arany középút a fejlesztőknek.
Külső méret: 216 mm
Keresztmetszet méret: 134 x 54 mm
Belső méret: 210 mm
Keresztmetszet méret: 121 x 34 mm
Vásárlás >>>

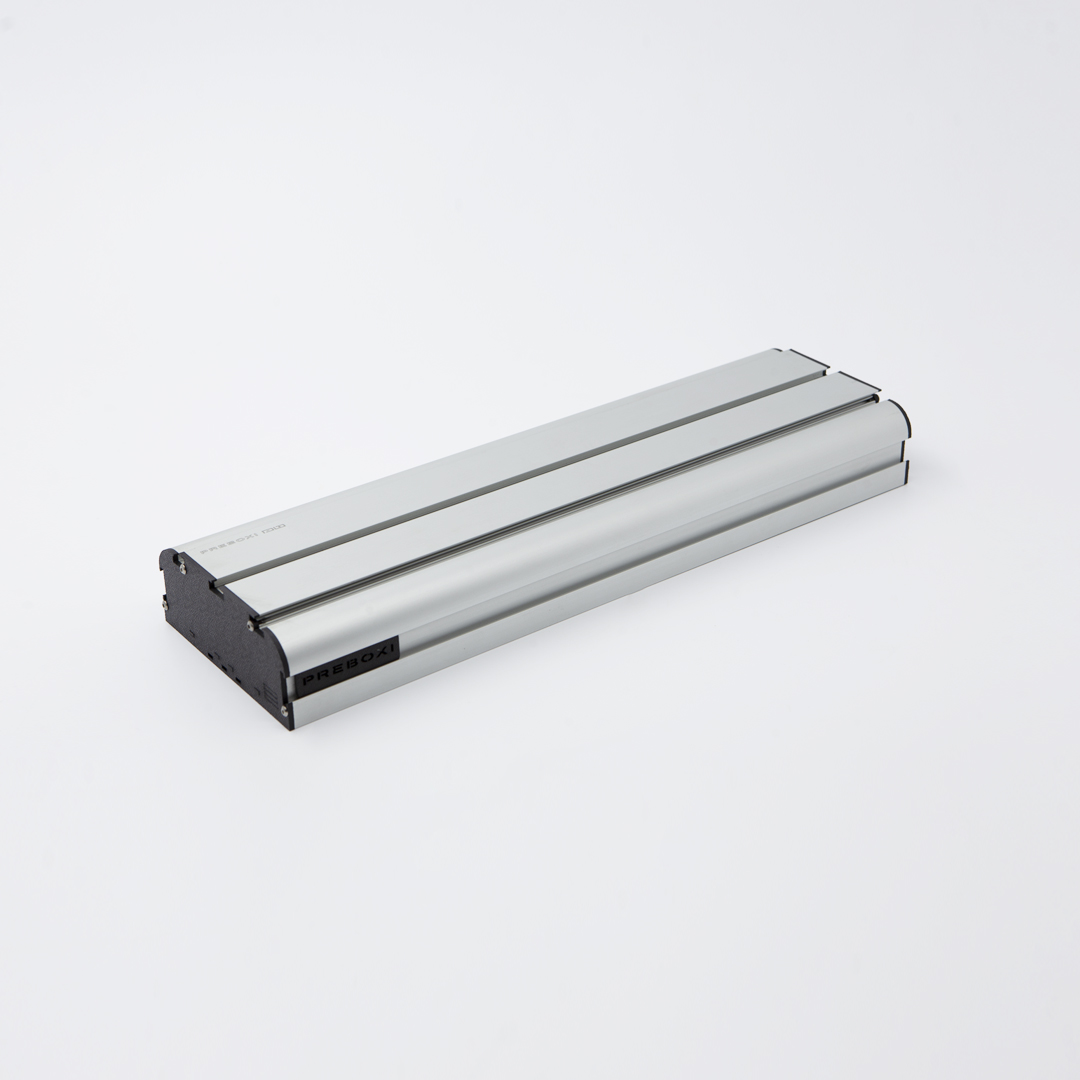

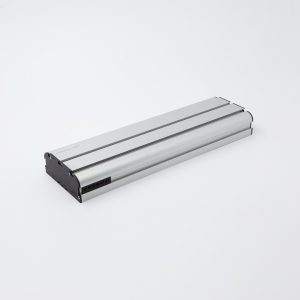

CP 435
A legnagyobb doboz, szinte bármire elegendő felülettel.
Külső méret: 435 mm
Keresztmetszet méret: 134 x 54 mm
Belső méret: 429 mm
Keresztmetszet méret: 121 x 34 mm
Vásárlás >>>
CP 143
Ha a kicsi már szűkösnek bizonyul.
Külső méret: 143 mm
Keresztmetszet méret: 134 x 54 mm
Belső méret: 137 mm
Keresztmetszet méret: 121 x 34 mm
Vásárlás >>>

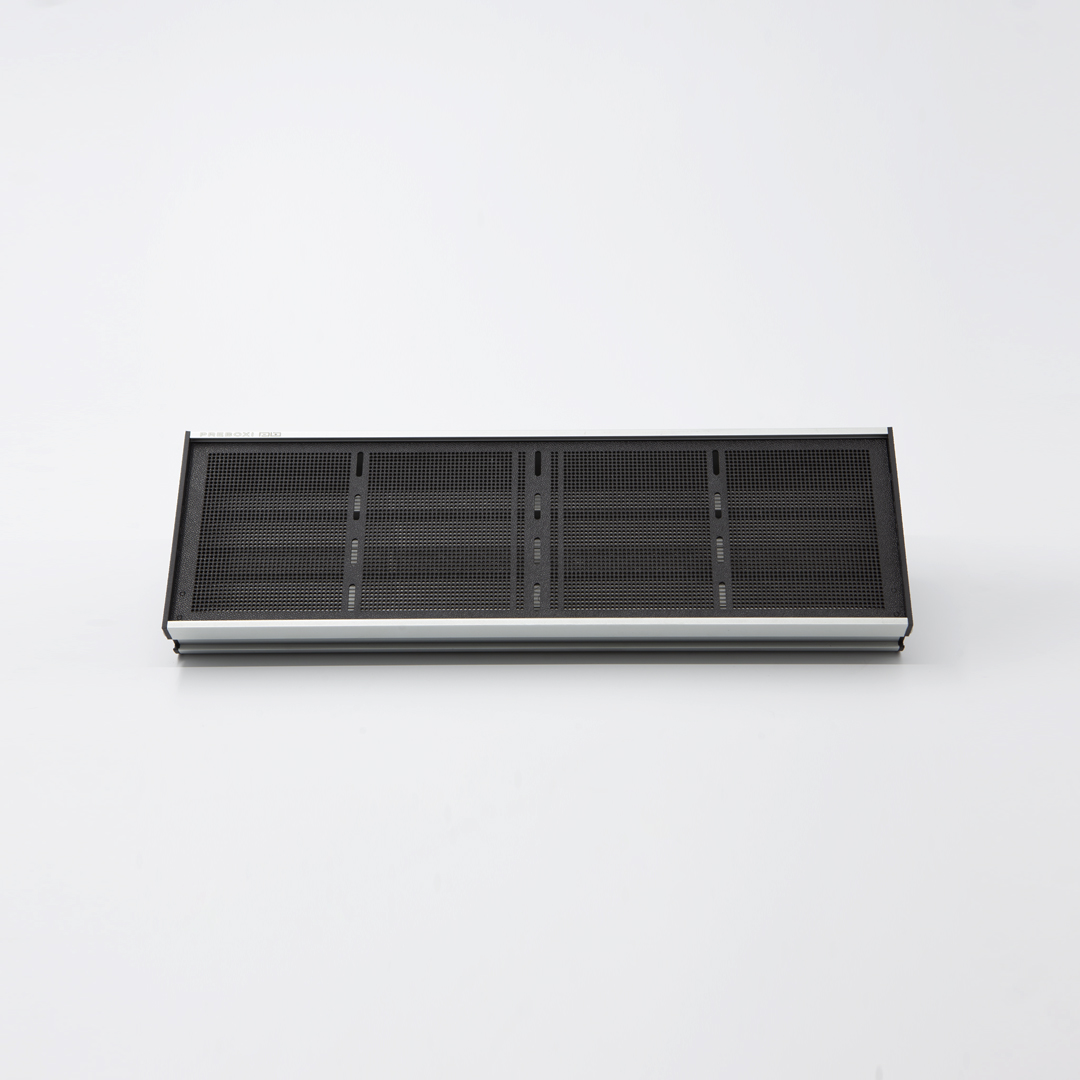

CP 289
Utolsó előtti állomás a naggyá válás előtt.
Külső méret: 289 mm
Keresztmetszet méret: 134 x 54 mm
Belső méret: 283 mm
Keresztmetszet méret: 121 x 34 mm
Vásárlás >>>
CP CX Soroló
CP Soroló
Segítségével több doboz összekapcsolható, így a növekedésnek nincs akadálya.
A CP és CX dobozokhoz kialakított soroló elem.
4 db M4x4 imbusz hernyó könnyed meghúzásával rögzíthetők a horonyba húzható tartók. a készlet tartalmaz még a két doboz közé tehető távtartót is.
Vásárlás >>>

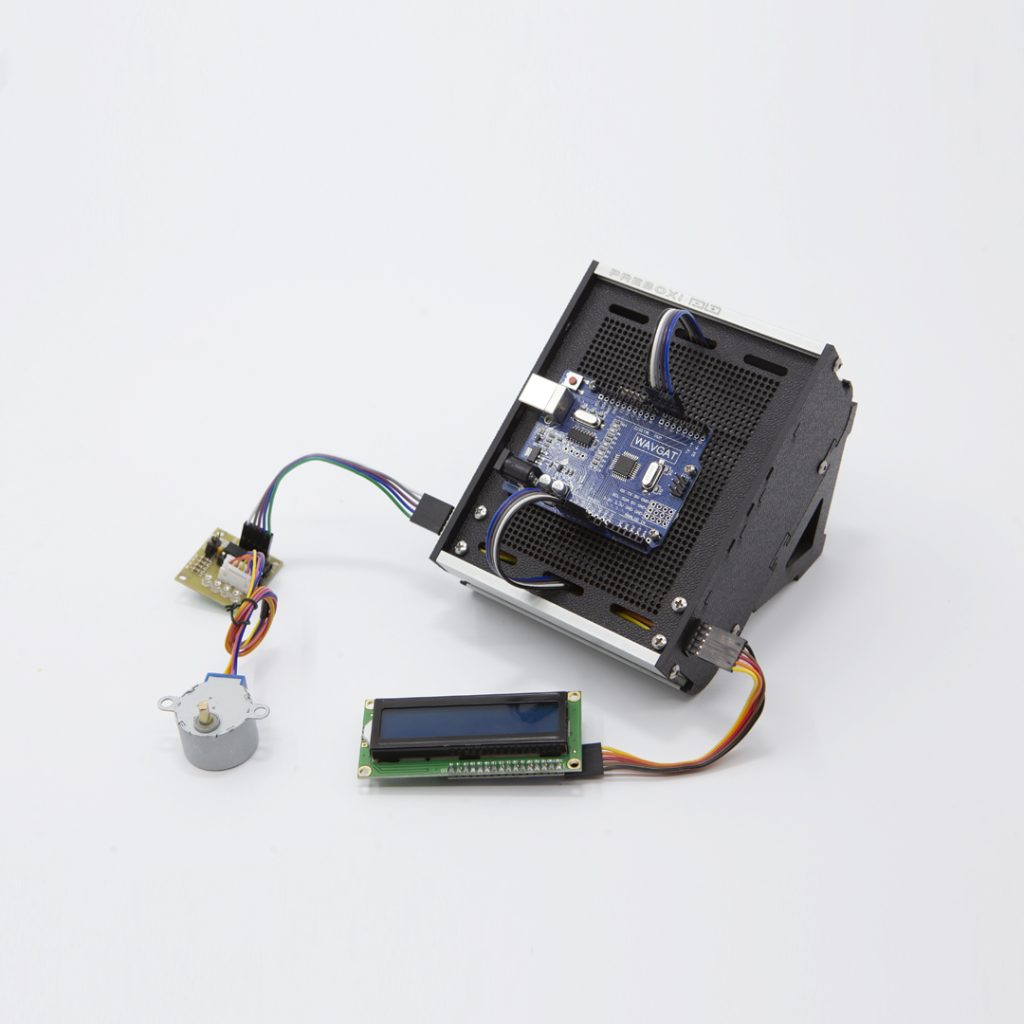

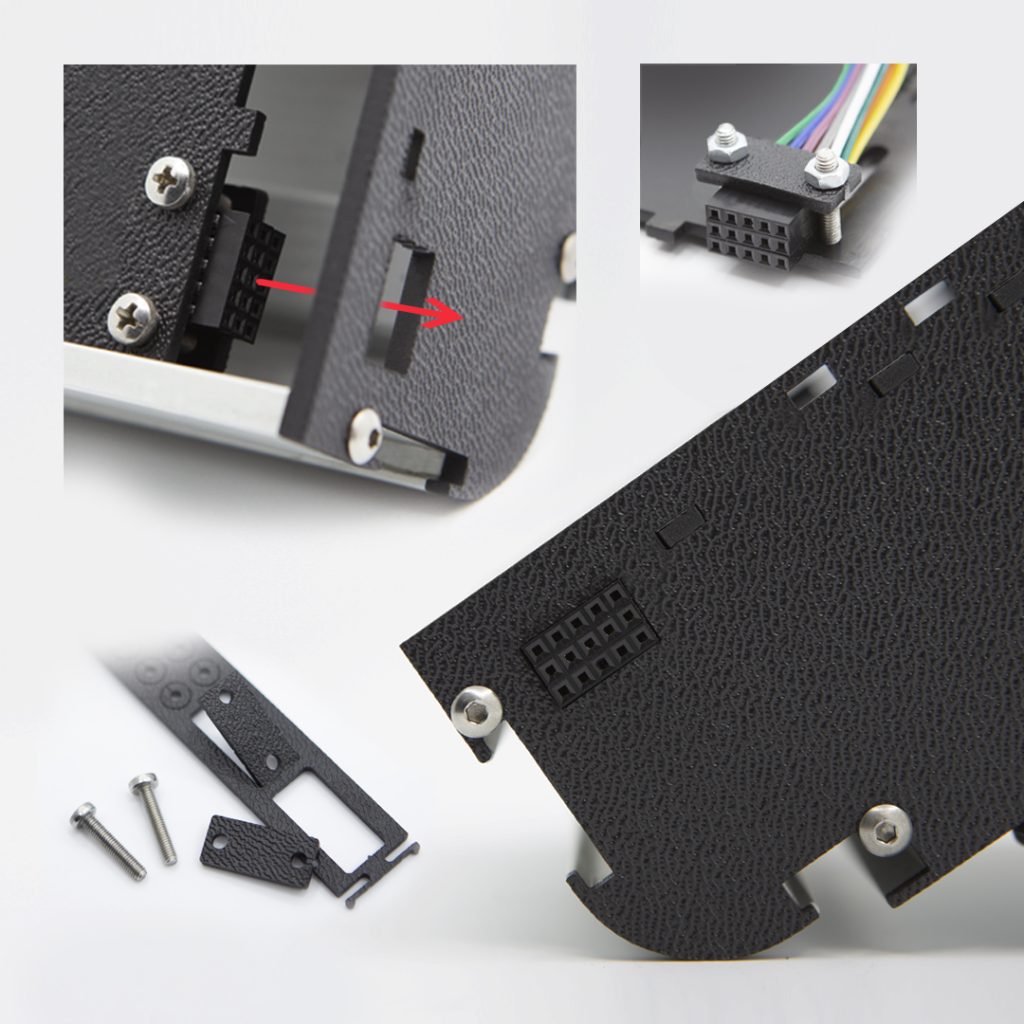

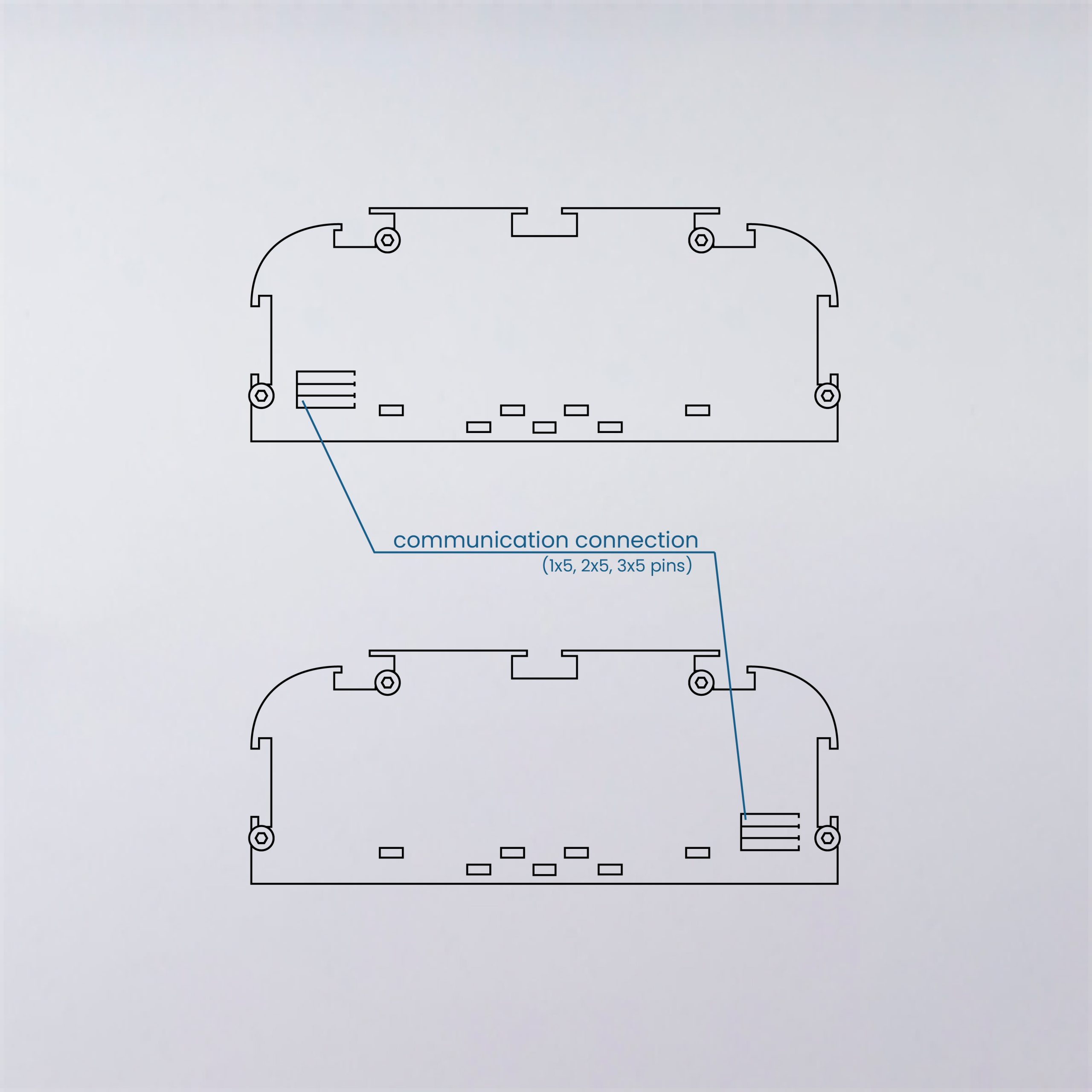

Tüskesoros kommunikáció bemutatása
Segítségével több doboz, vagy perifériás egység összekapcsolható, így a tüskesoron keresztül a tápfeszültség vagy a kommunikáció is megoldható, növekedésnek nincs akadálya.
A dobozon csak a helykialakítás található meg, tüskesort nem tartalmaz!
LEÍRÁS / FAntázia
Amit a CP dobozról tudni kell.

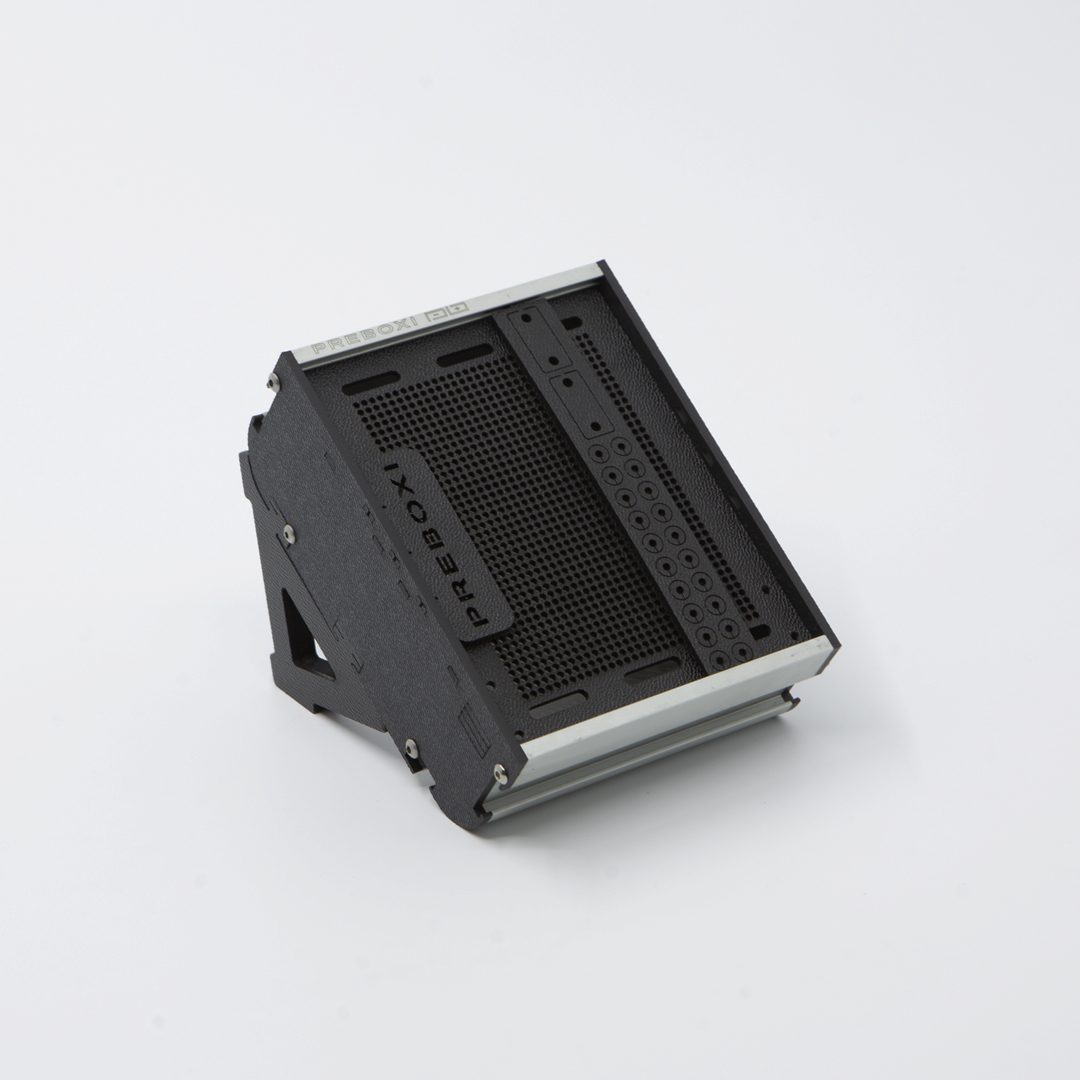

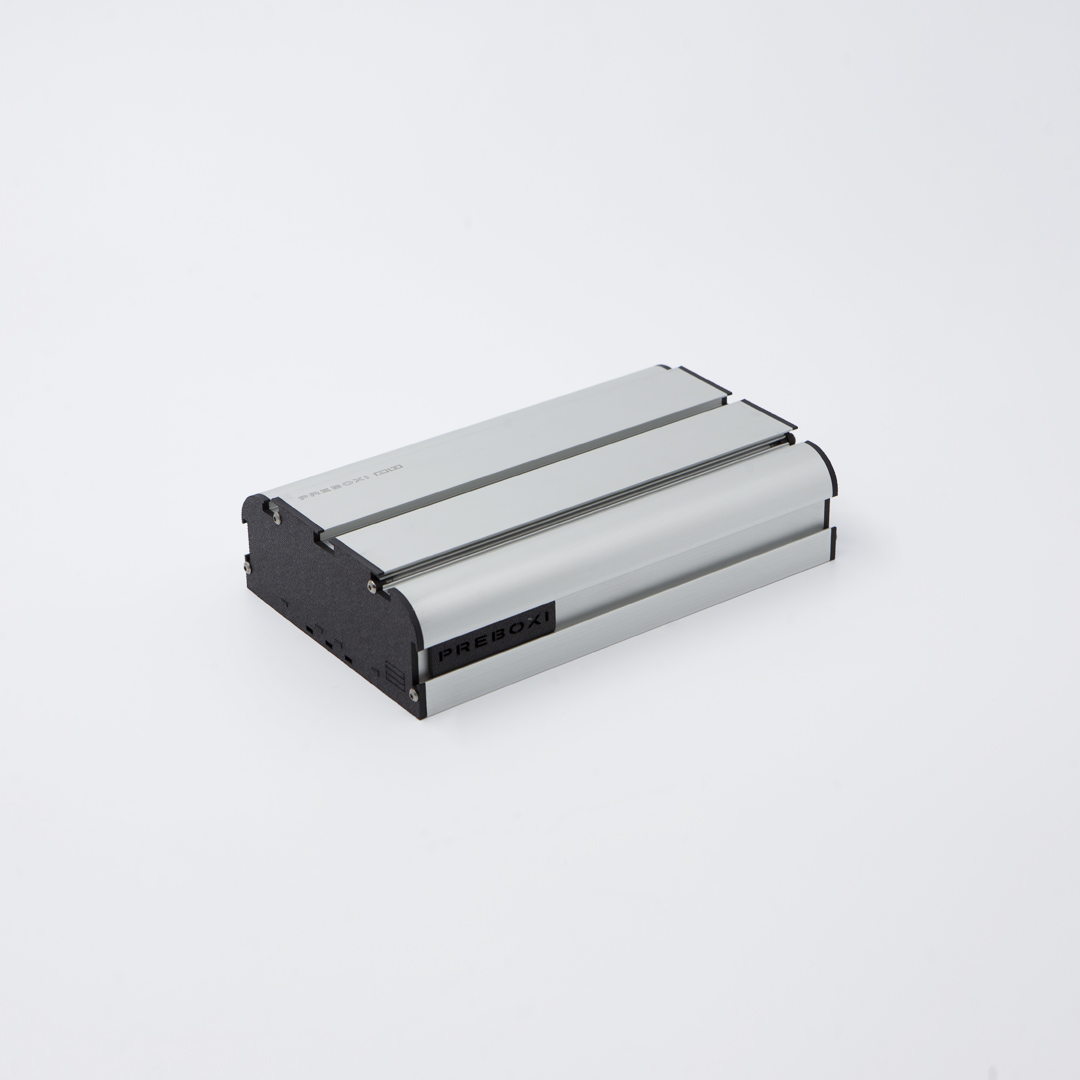

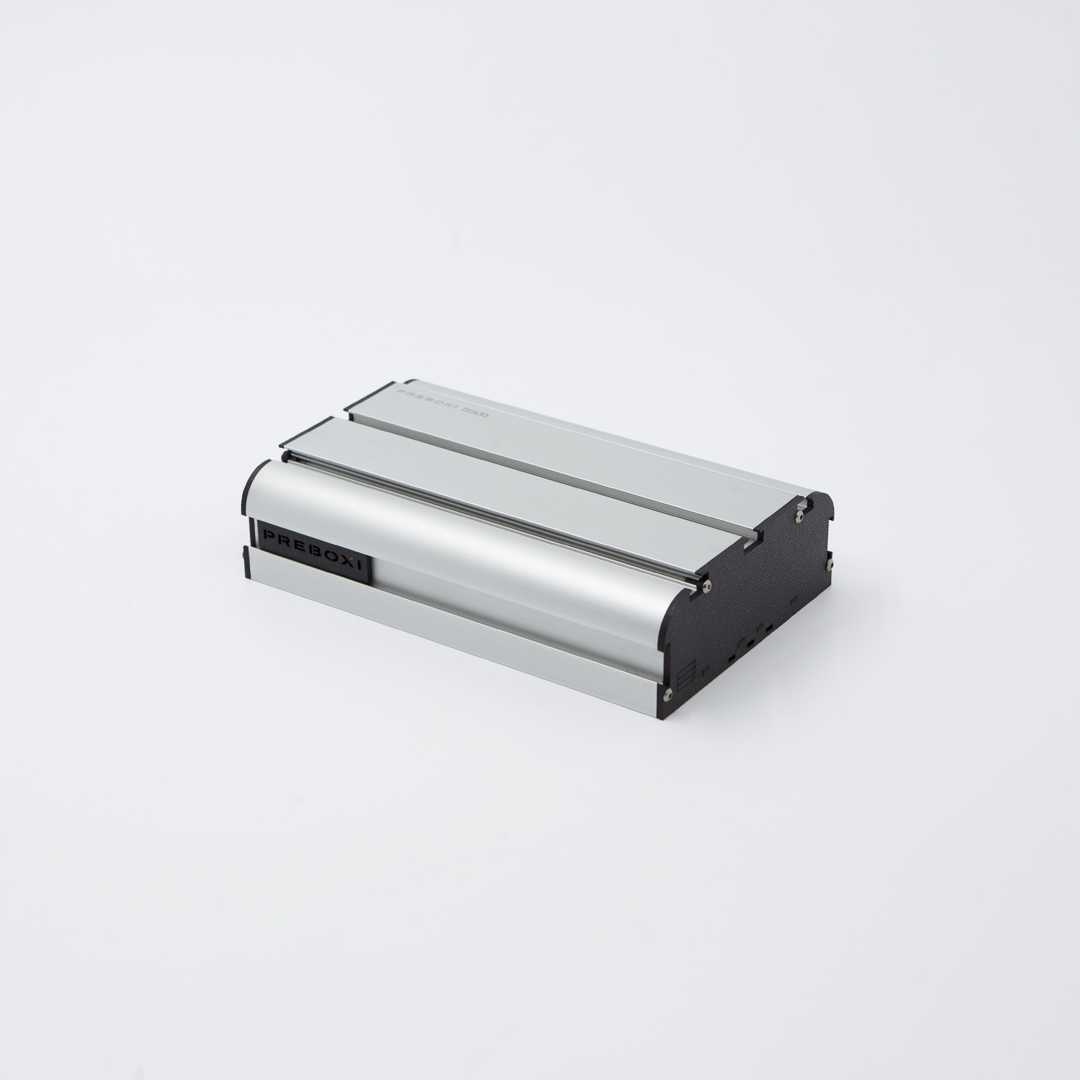

Preboxi CP /compact prototype/, elektronikus Arduino panelek rögzítéséhez, gyors elő prototípus készítéshez, oktatáshoz kifejlesztett lyukraszteres doboz család.
5 hosszúsági méretben elérhető, 107, 143, 216, 289, 435 mm/

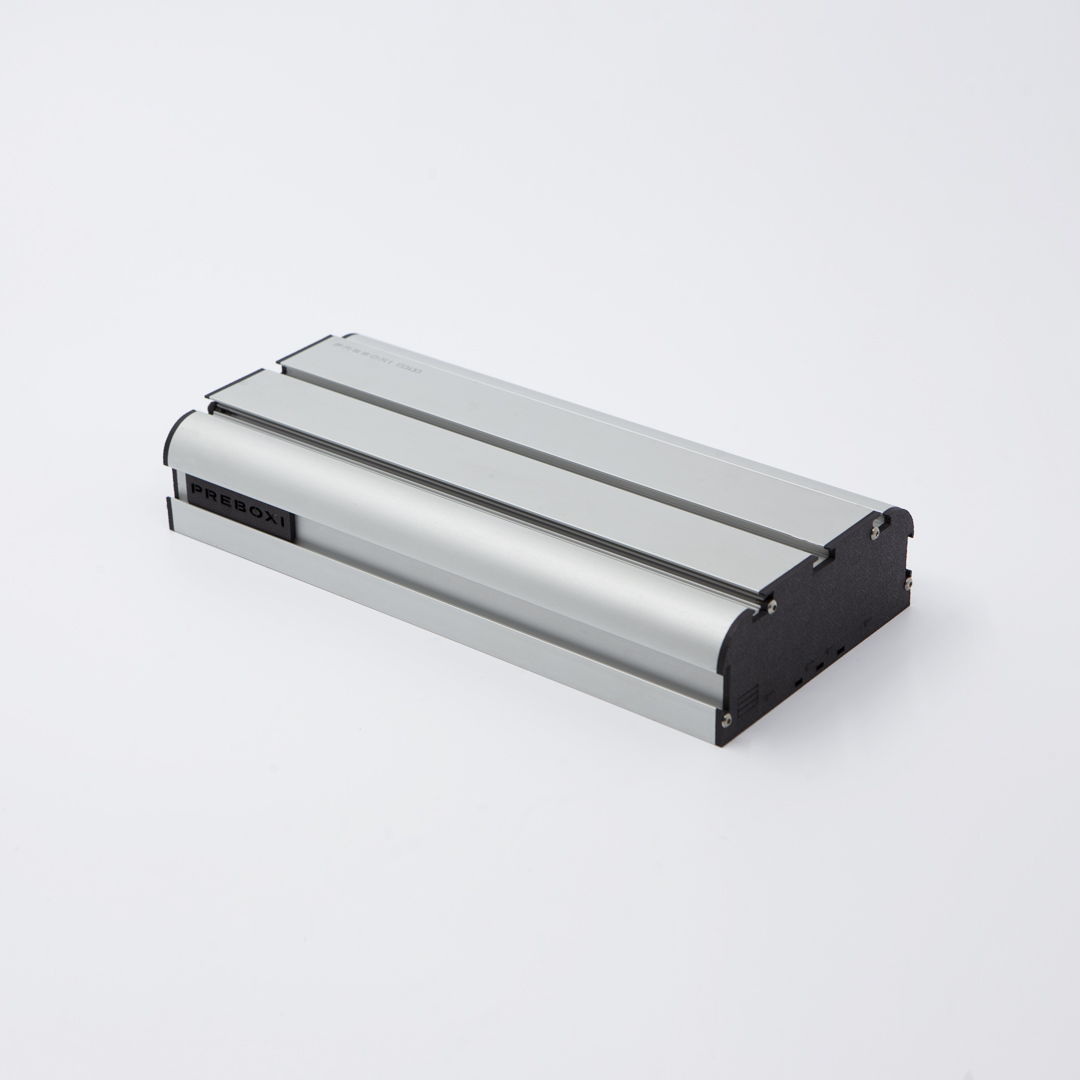

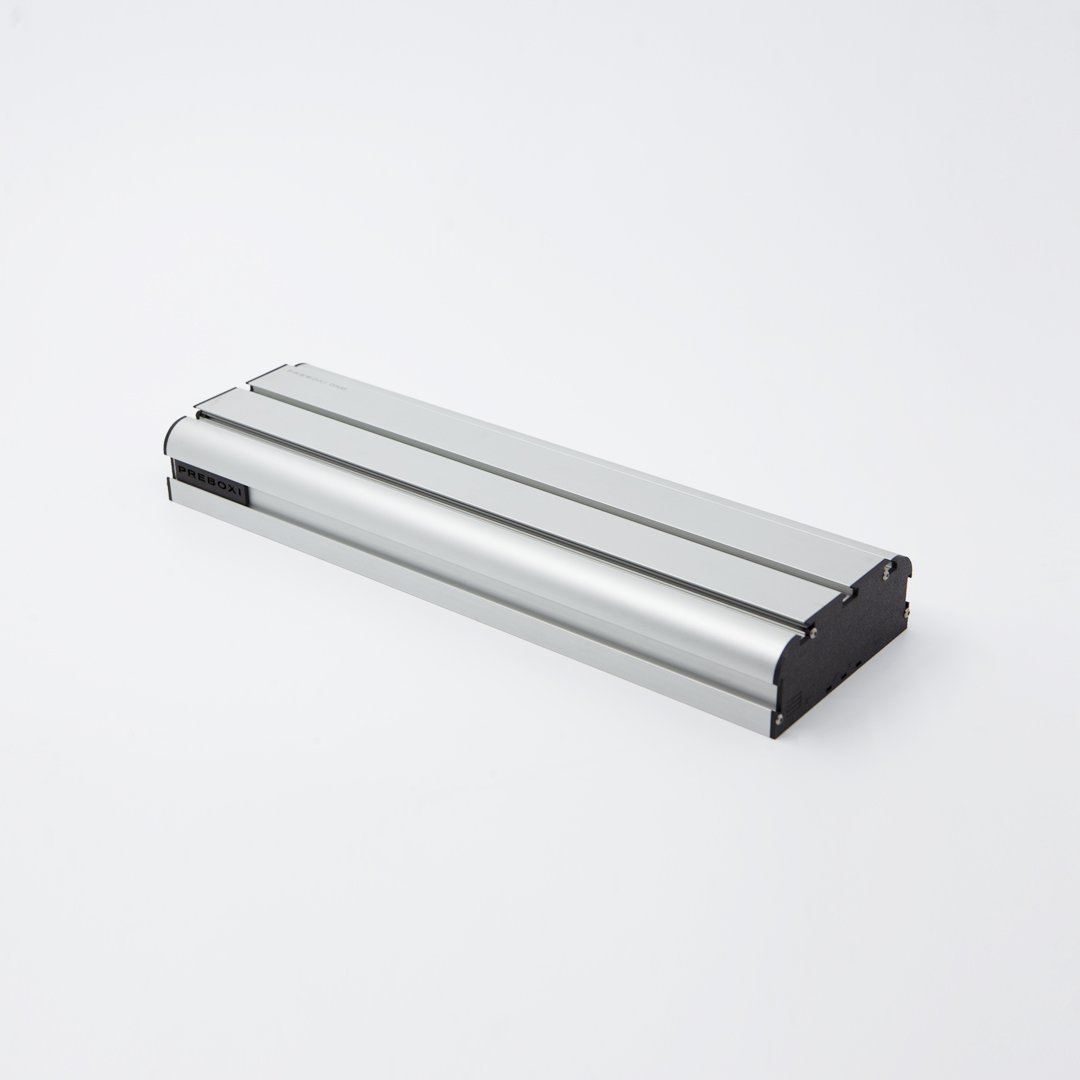

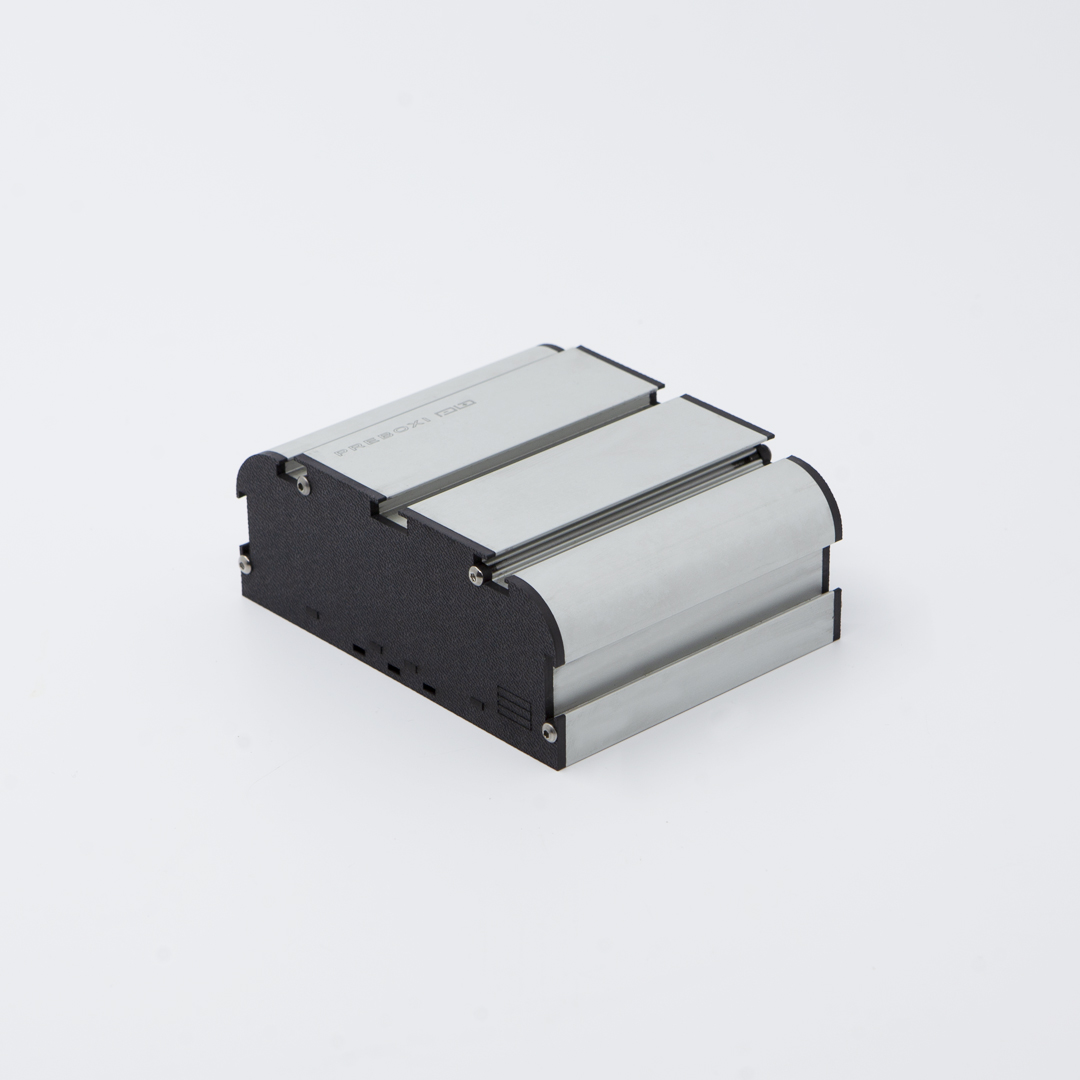

A doboz stabilitását minőségi eloxált alumínium profil adja, melyhez kapcsolódnak az ipari műanyagból készített, fekete mikrobordázott felülettel rendelkező elő és oldallapok.

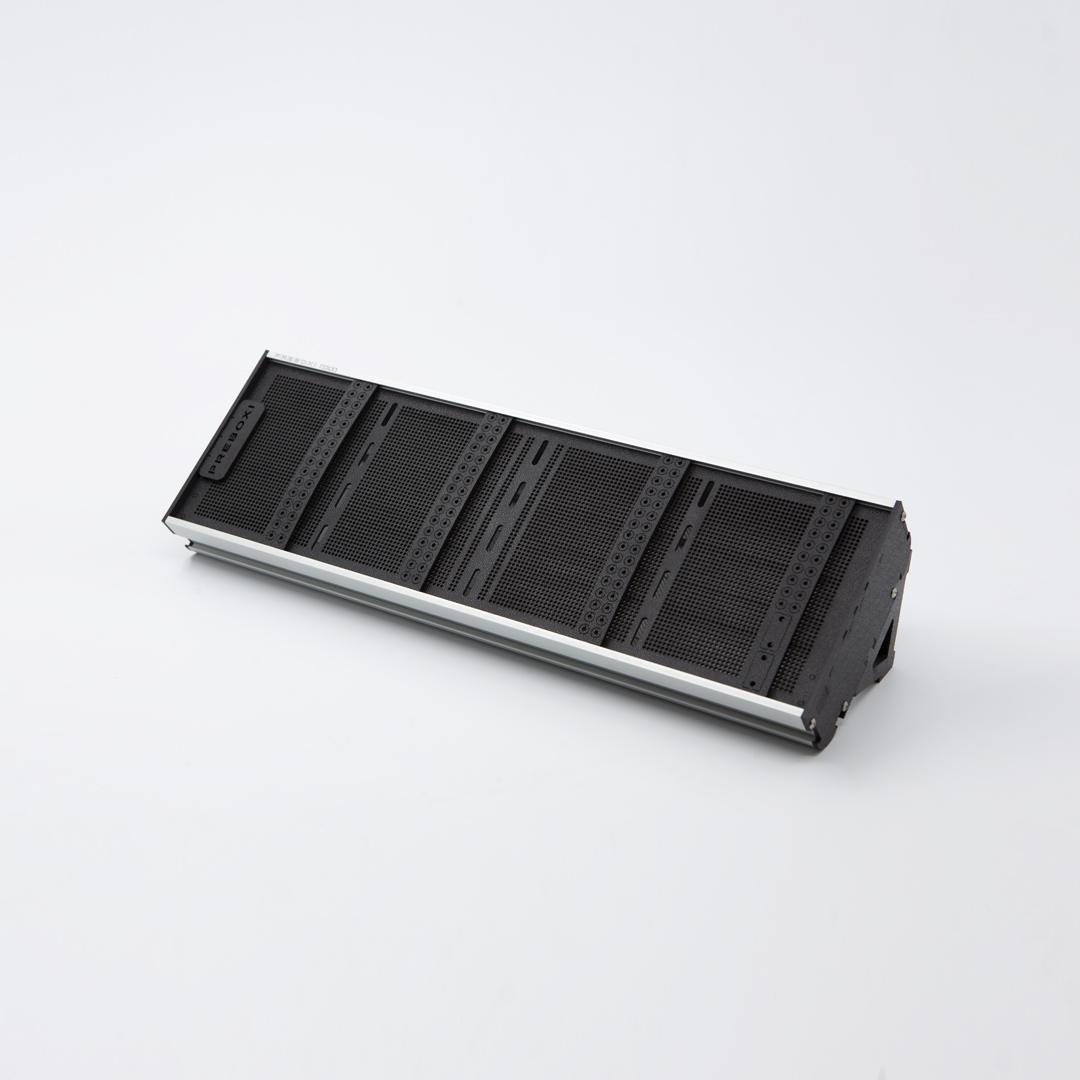

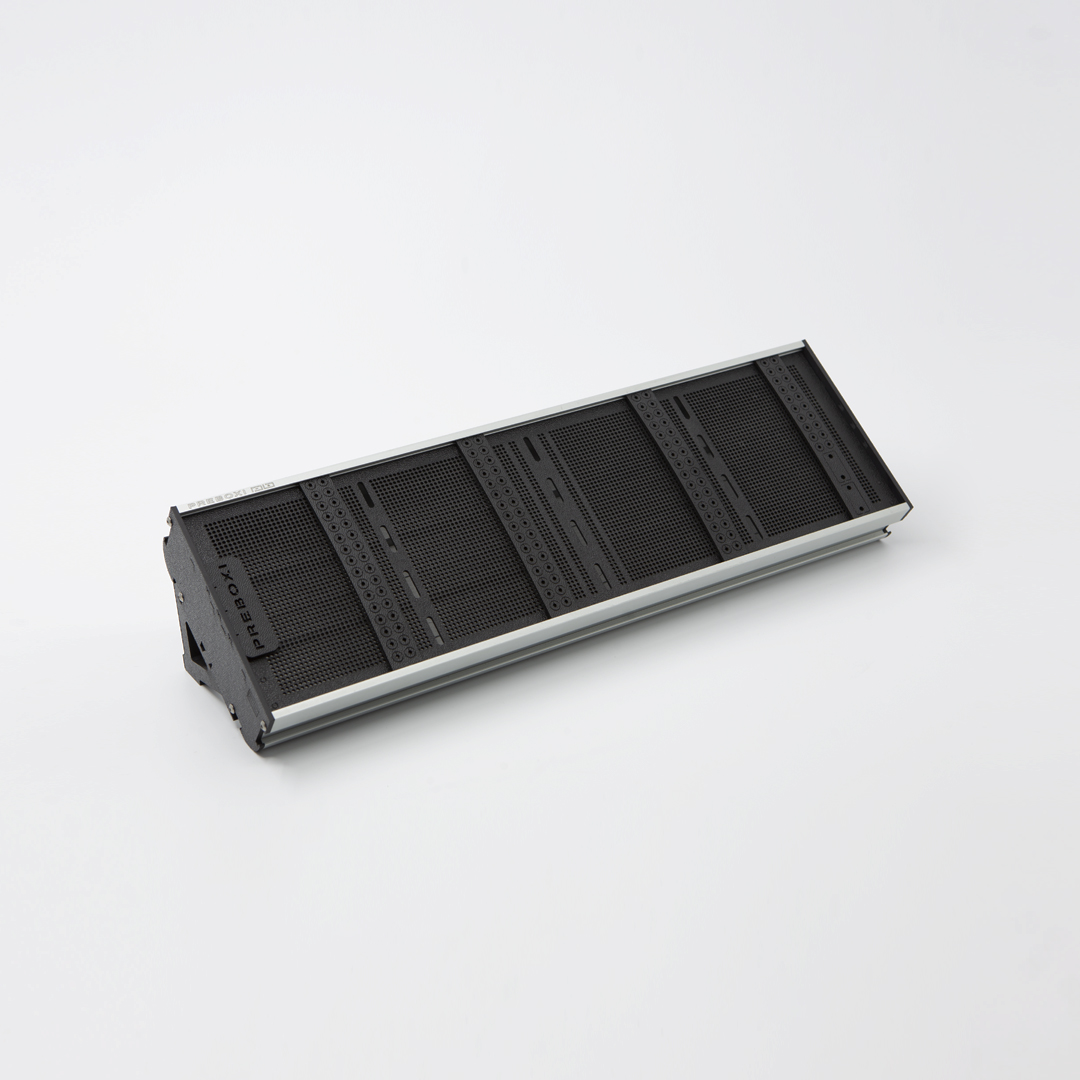

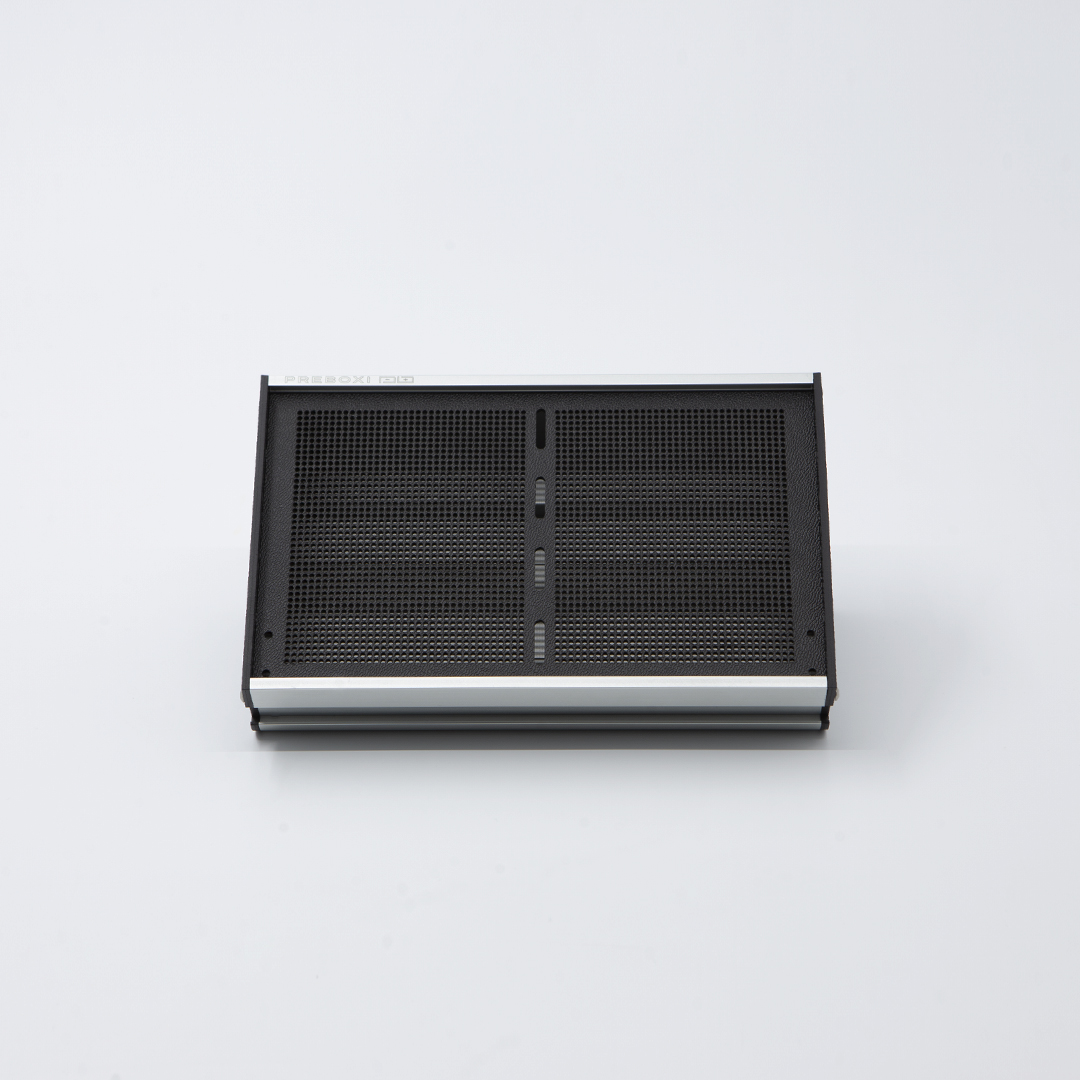

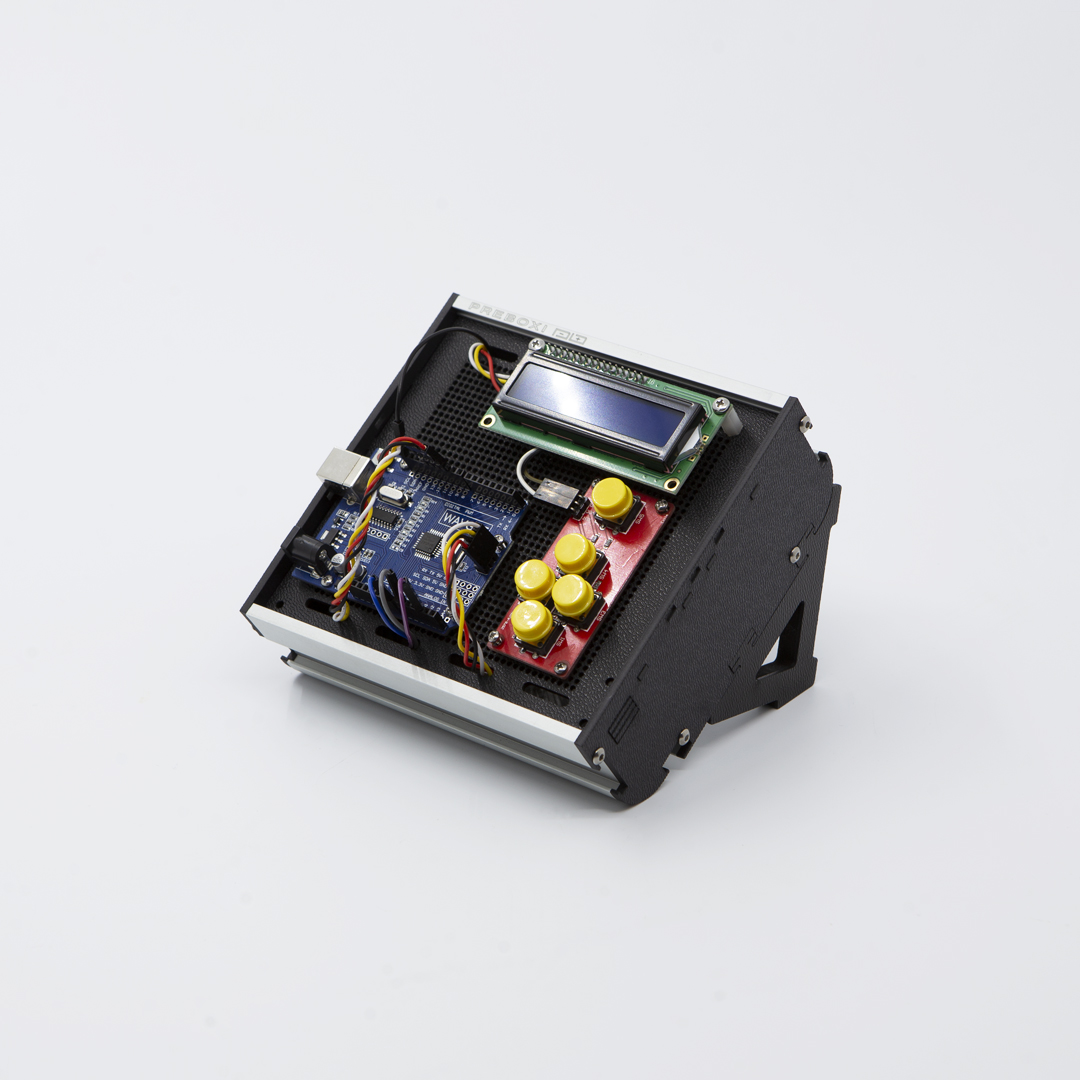

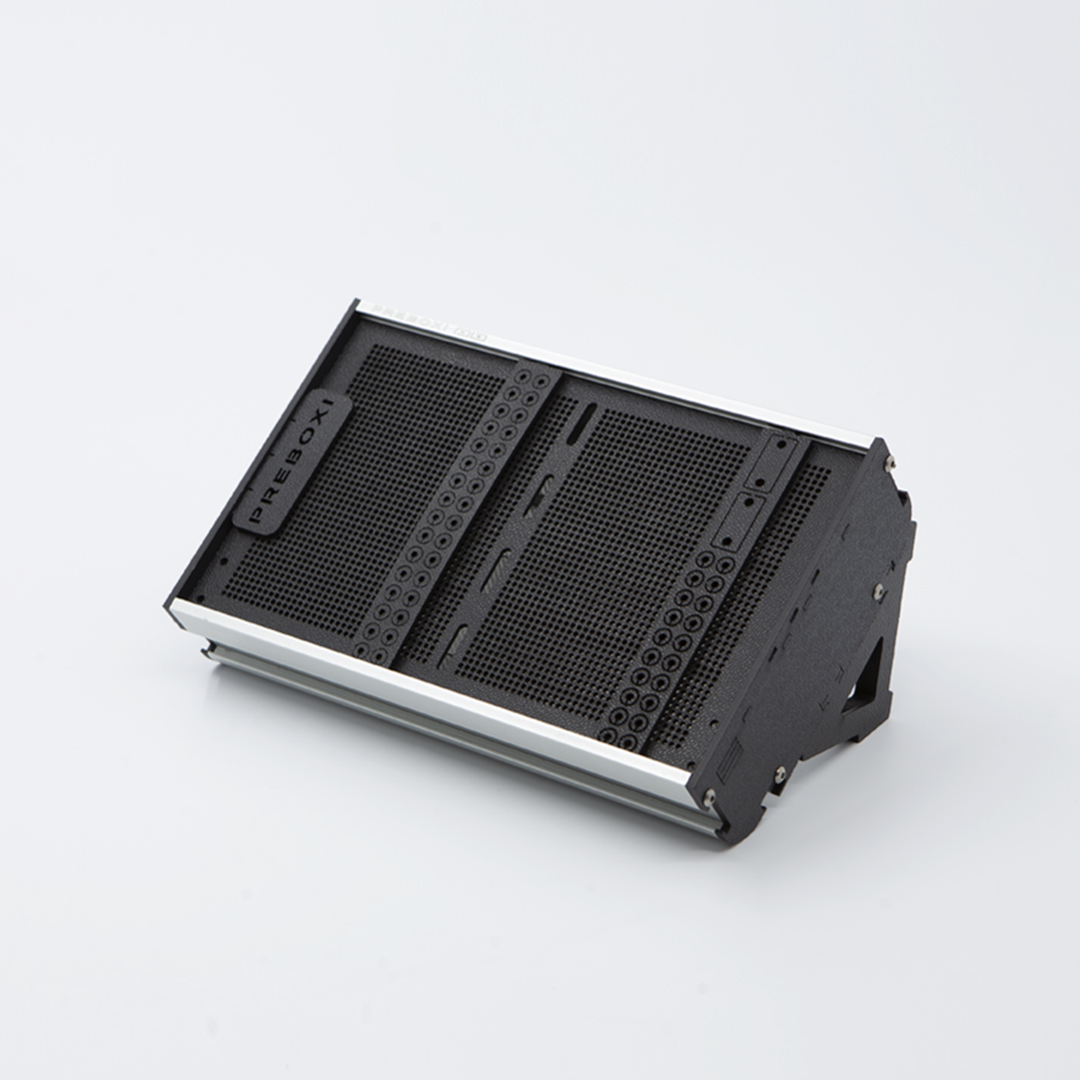

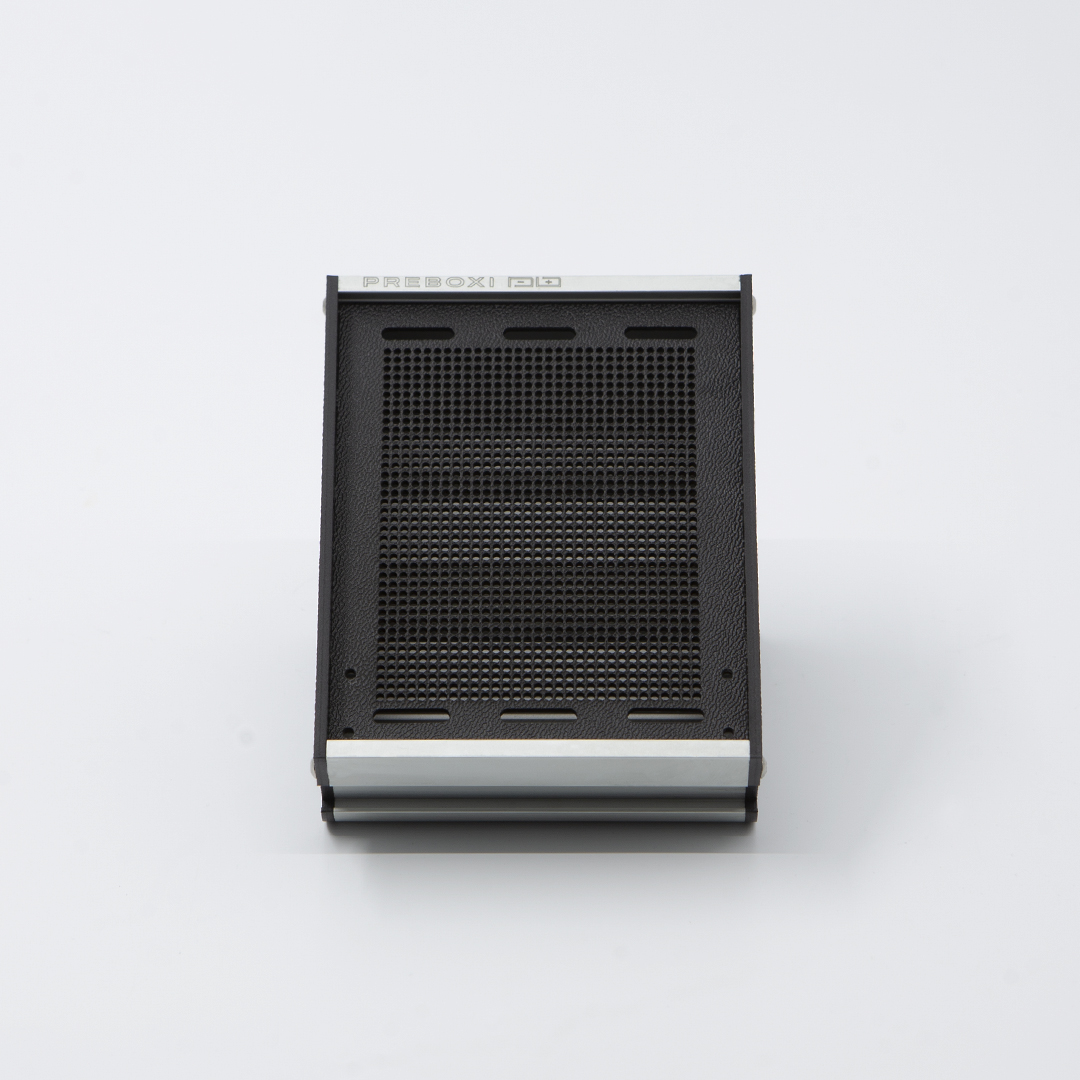

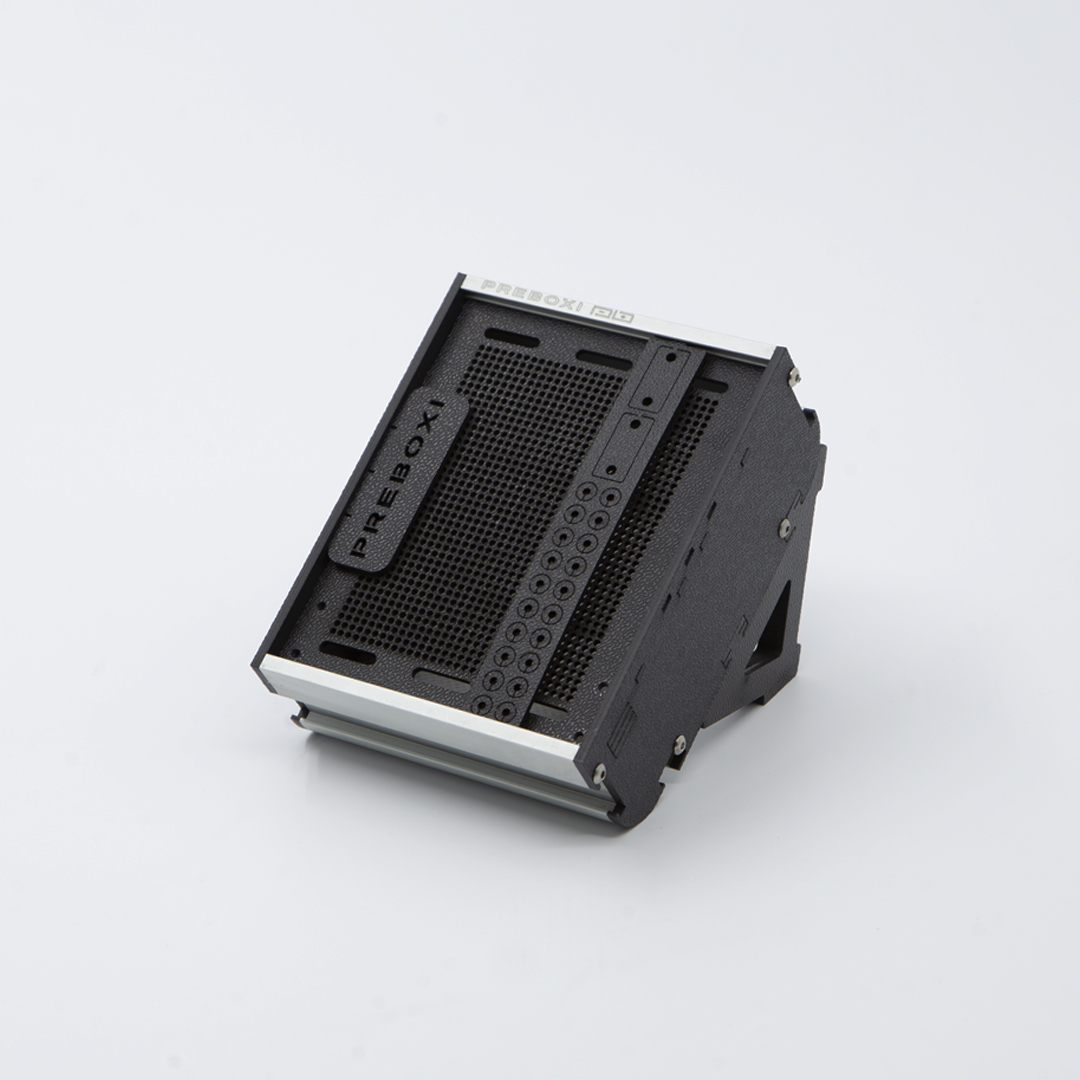

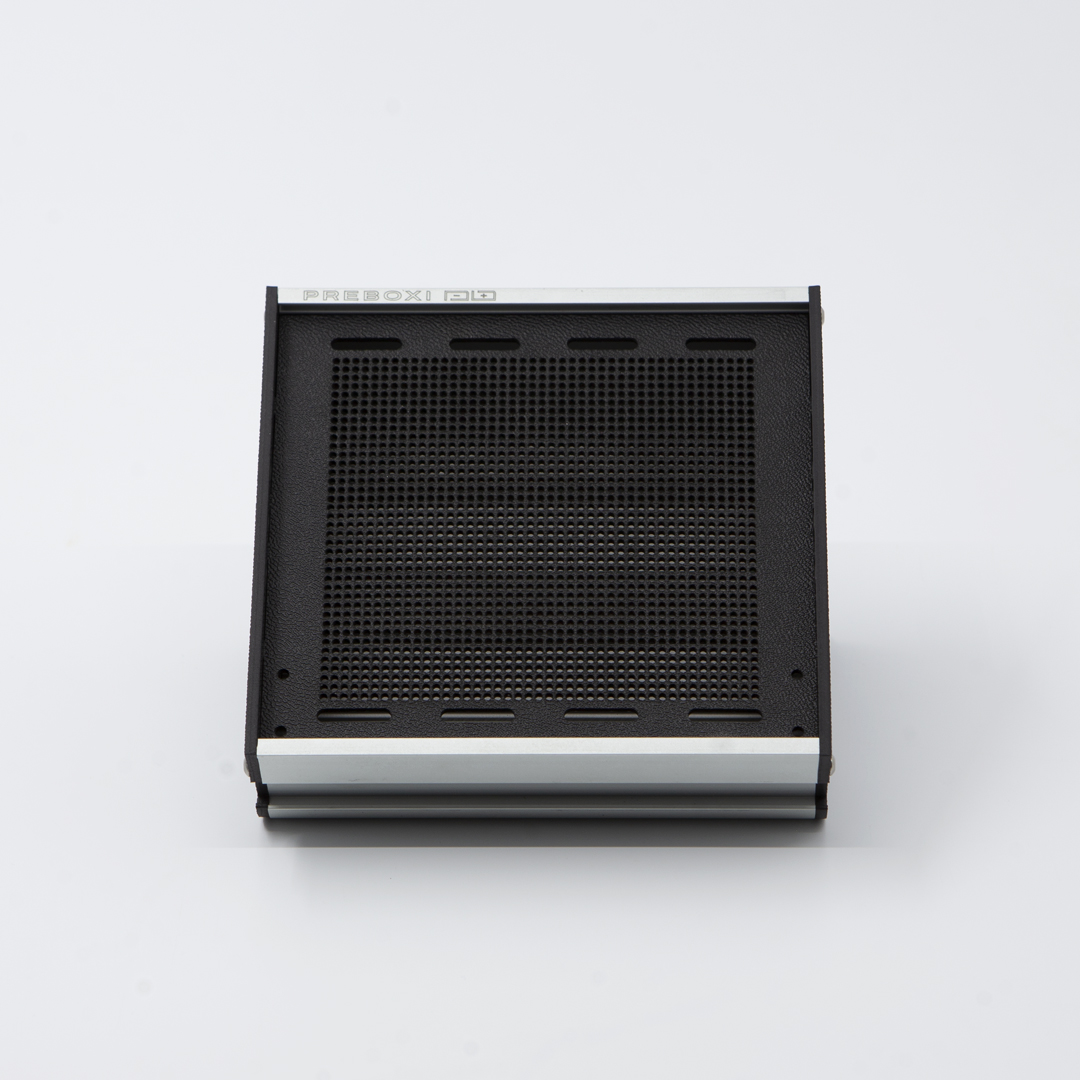

A szerelő felület az elektronikában szabványos 0,1″, 2,54 mm lyukraszteres műanyag fogadólap. A fogadólapba közvetlenül behajthatók a dobozhoz adott csavarok, szükség esetén a mellékelt 2 mm magasságú távtartók közbeiktatásával biztonságosan rögzíthetők az Arduino vagy Arduino klón komponensek.
A rögzítés után elvégezhetők a huzalozási és programozási feladatok.
A szerelő felület többször is felhasználható, ugyanúgy mint a csavarok és a távtartó alátétek.
A Preboxi doboz belsejébe szerelhető elem, akkumulátor, vagy a fedézeten zavaróan ható átvezetések is áthuzalozhatók benne.
A szerelő doboz előnyei közé sorolható a kétoldalt előkészített 3×15 tűs kommunikációs csatlakozó hely. Segítségével a szomszédos dobozokkal is kialakítható a tápellátás átvitele, és az adatkommunikáció lehetősége.
A típusazonos Preboxi dobozok, ezeken a kommunikációs lehetőségeken keresztül felvehetik a kapcsolatot egymással, és így több doboz egymás mellé helyezésével egy komplex rendszer építhető belőle.
A dobozok egymás mellé helyezését és rögzítését külön rendelhető, nútba csúsztatható csavarokkal rögzíthető idom biztosítja. A rögzítő elemekkel korlátlan számú műszerdoboz kapcsolható egymáshoz.

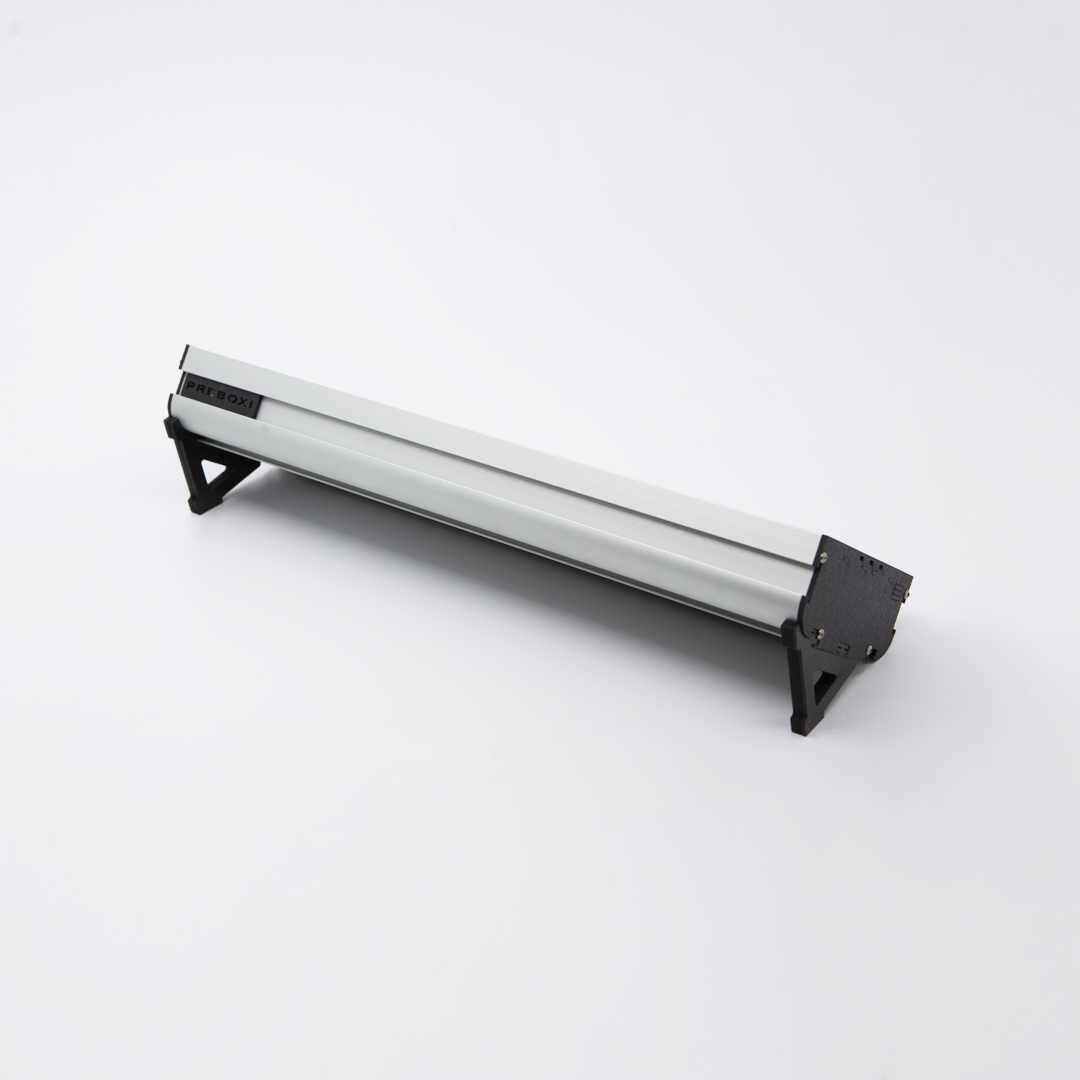

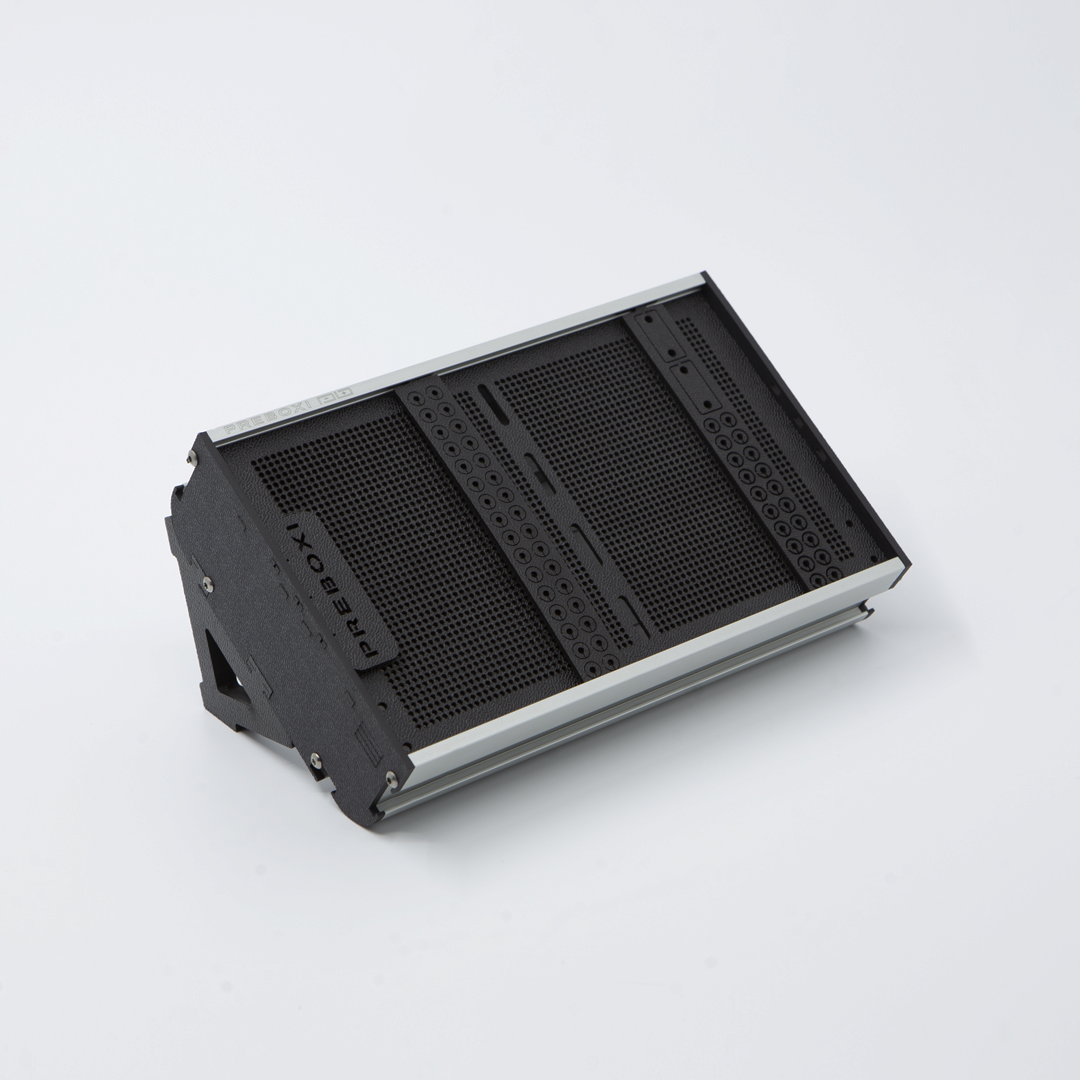

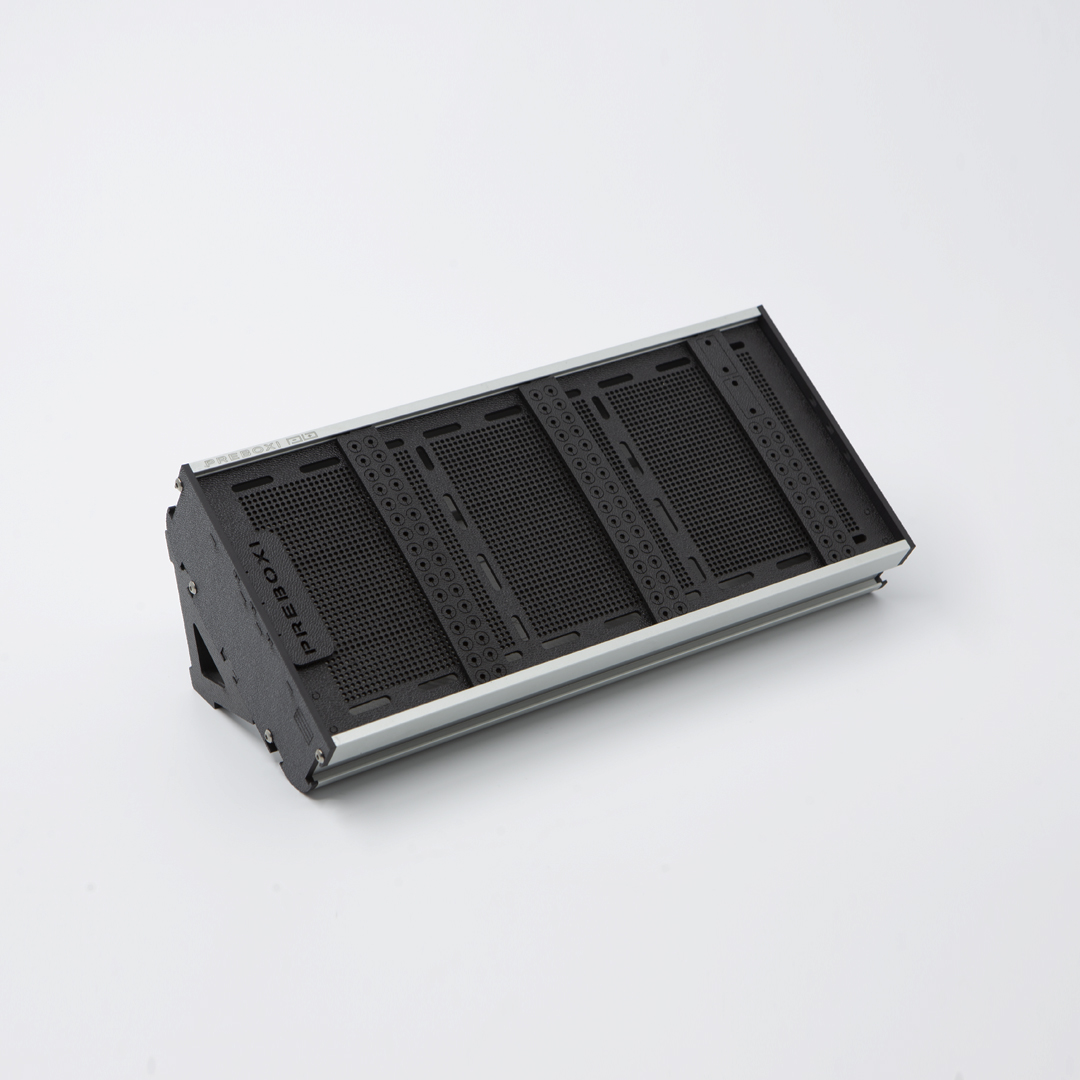

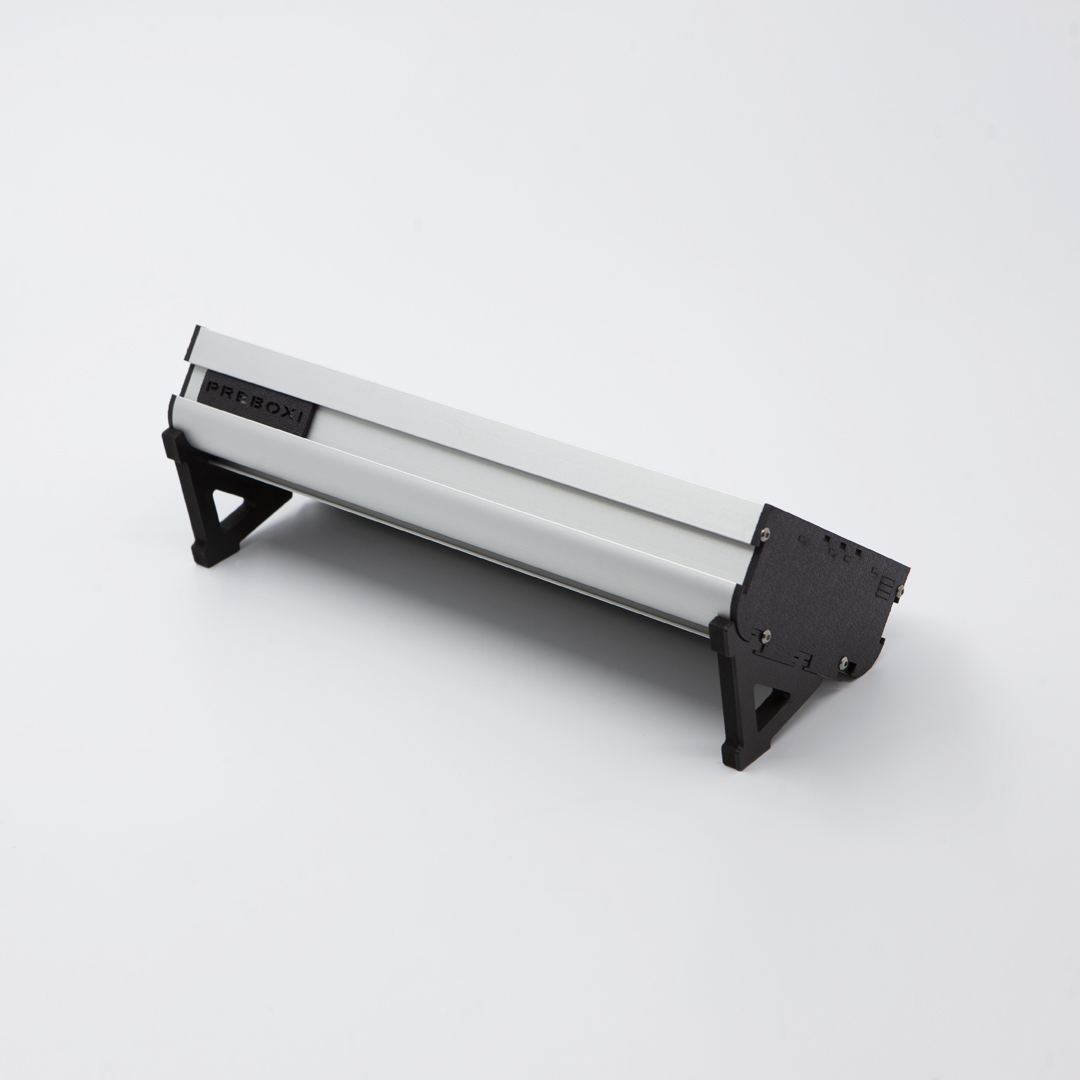

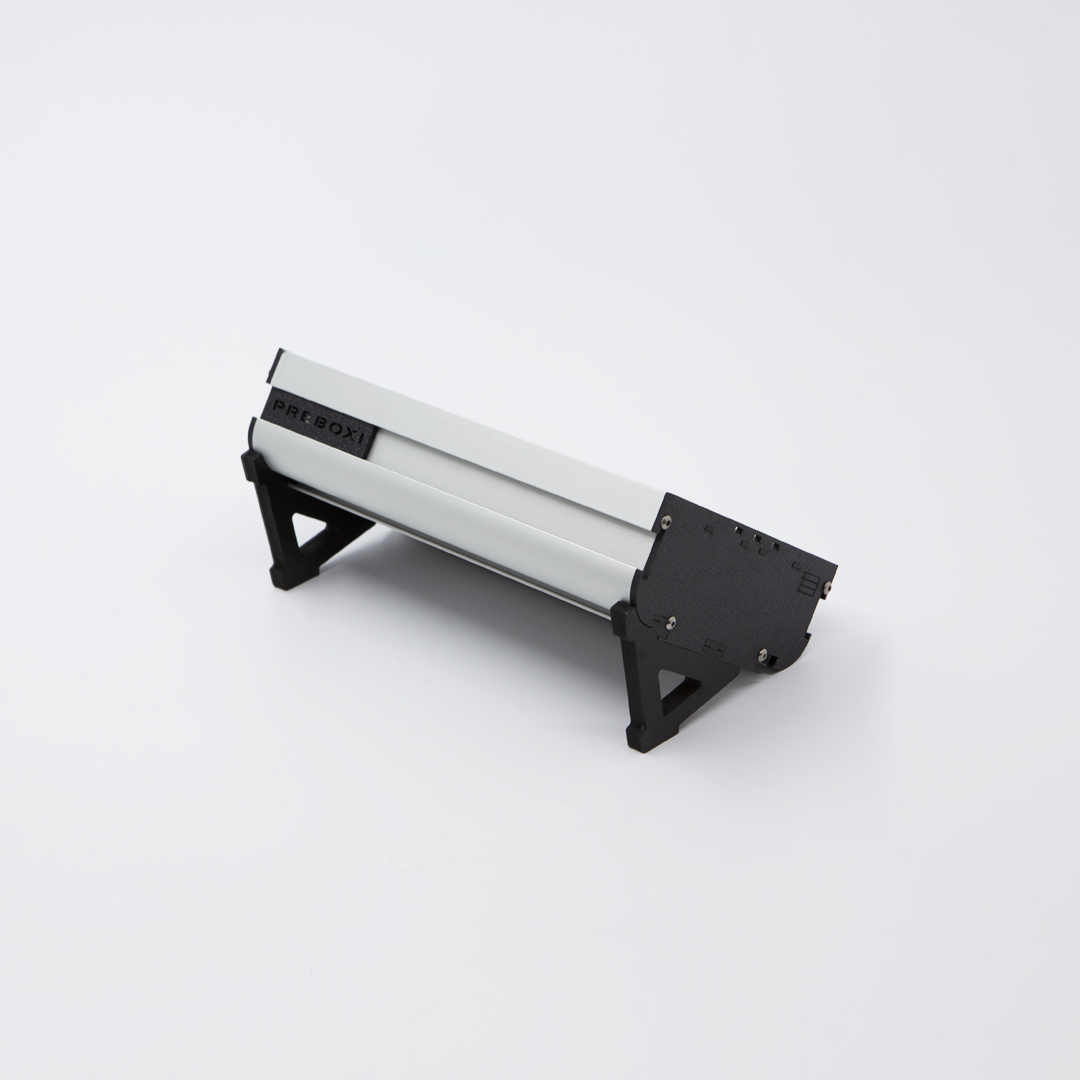

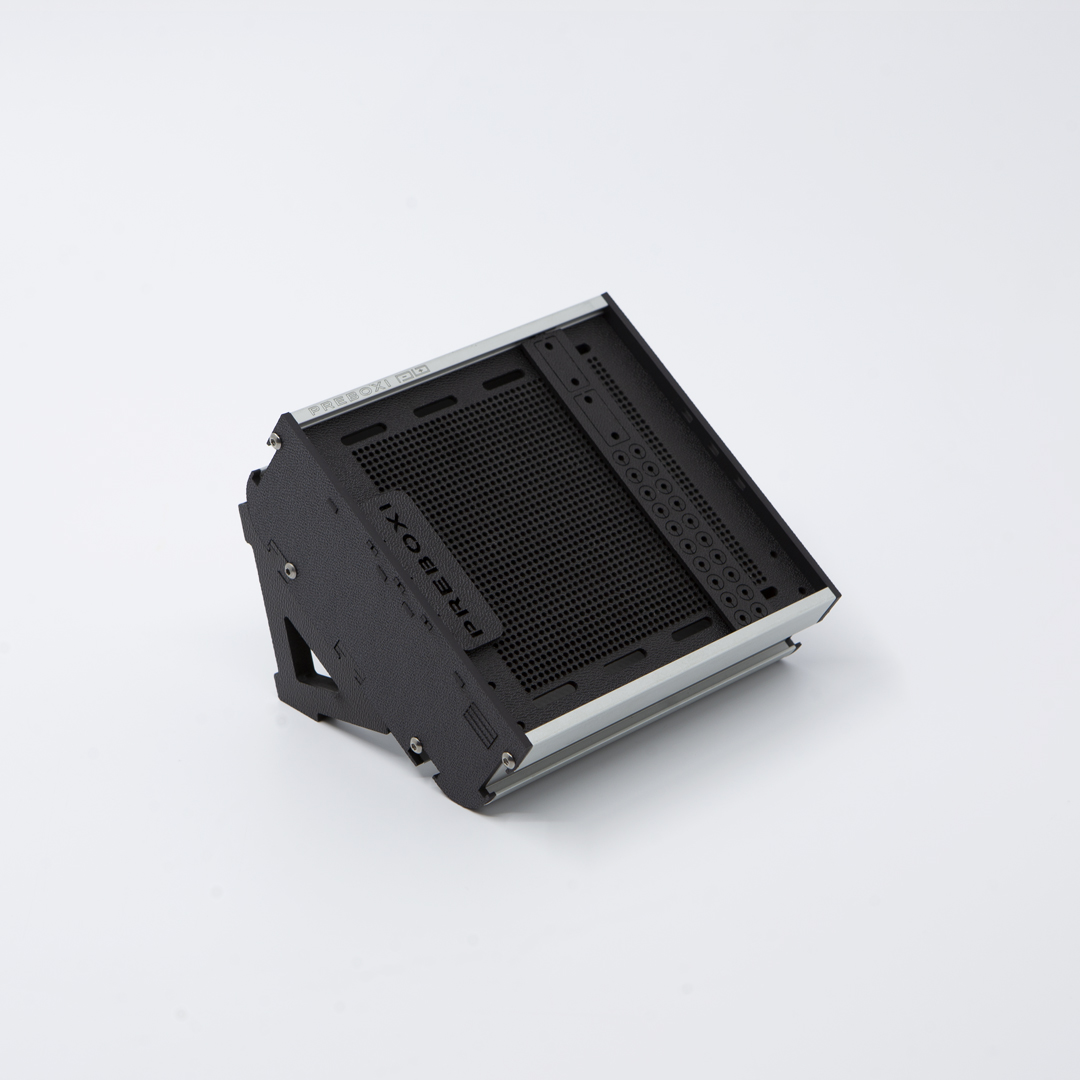

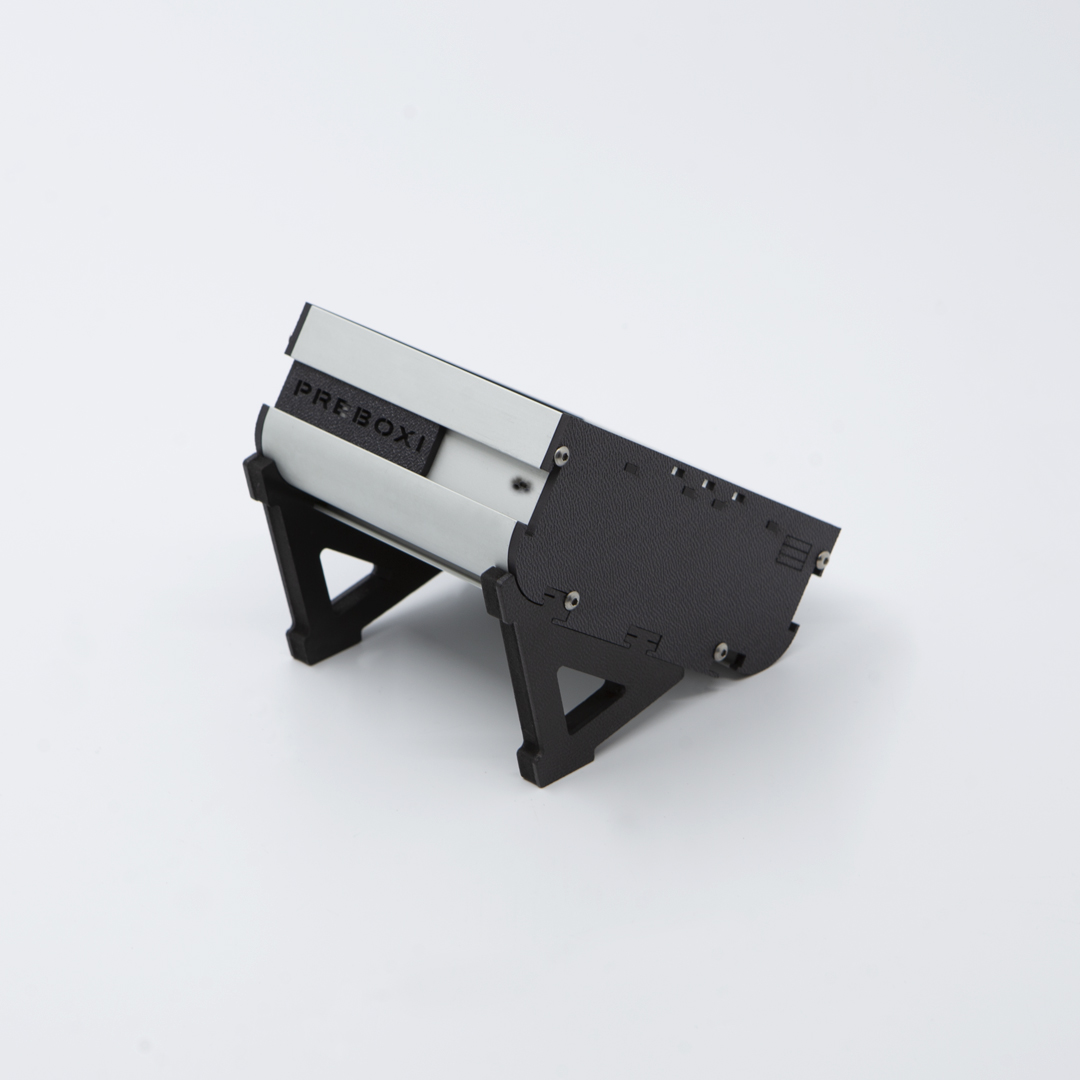

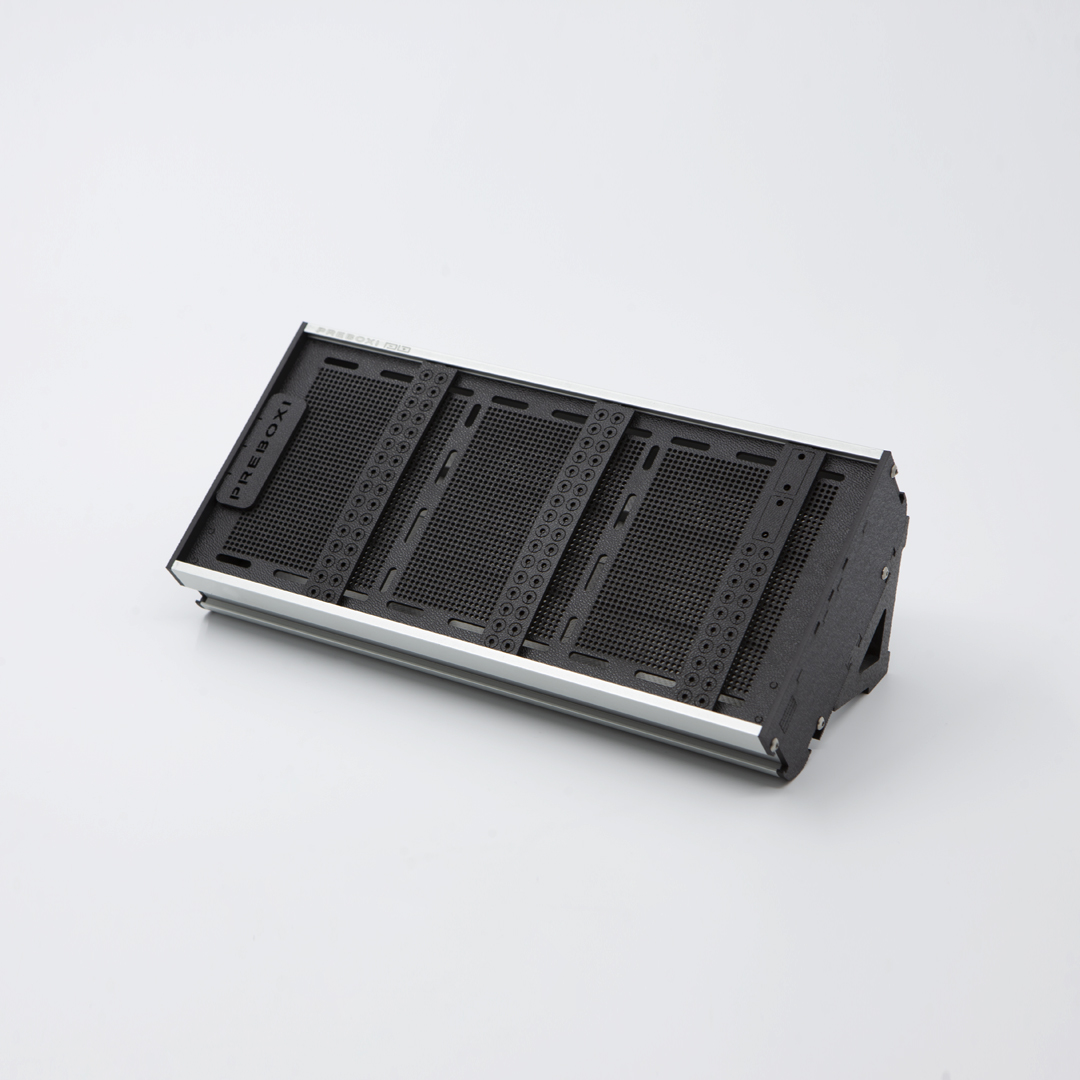

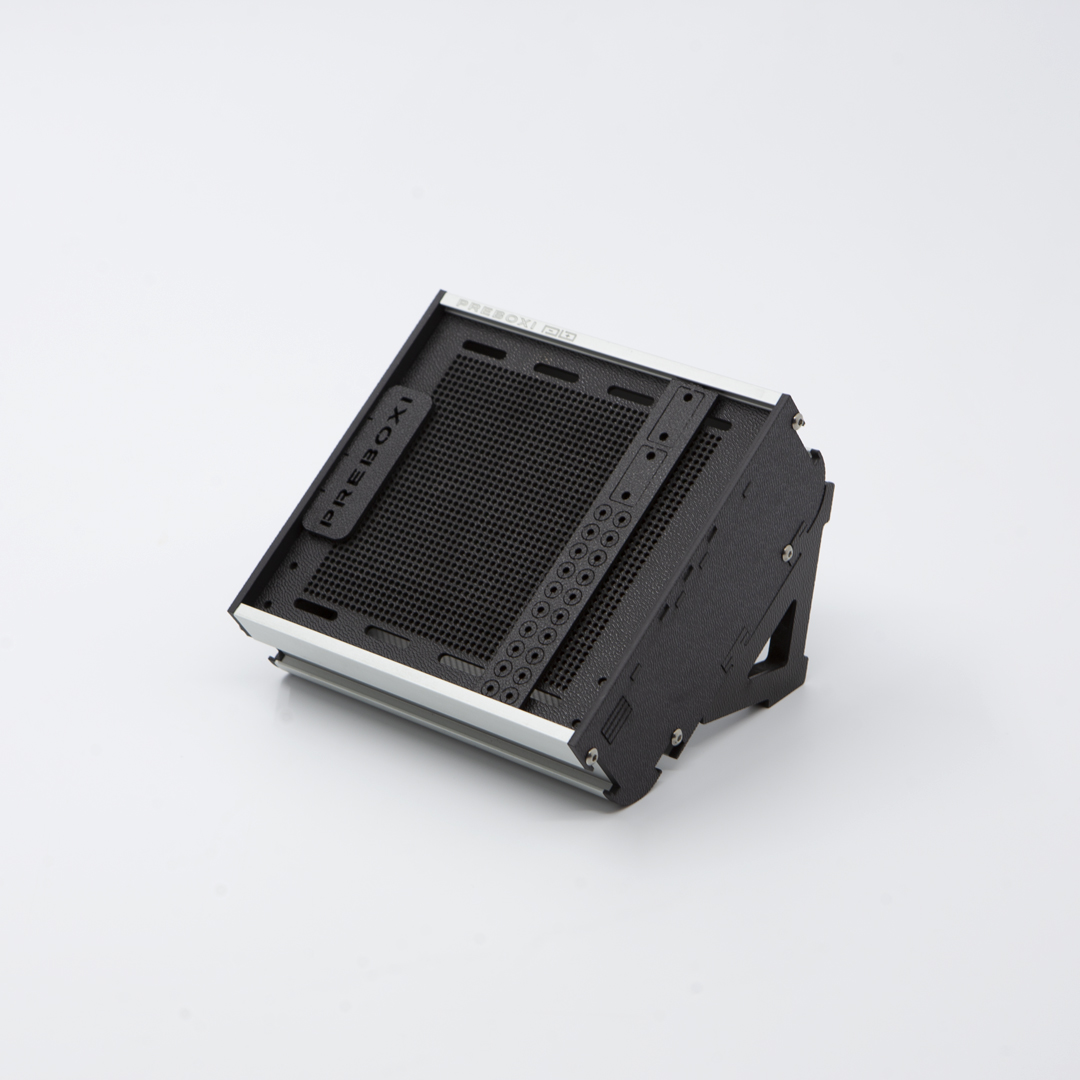

A dobozhoz mellékelt tartó lábbal a doboz 33 és 45 fokos dőlésszögben, döntött állapotban is szerelhető.
Az elkészült prototípus a Preboxi doboz segítségével, könnyen szállítható, látványosan bemutatható, és gyorsan módosítható.
A Preboxi CP alkalmazásával lenyűgöző prezentáció tartható ügyfeleinél és leendő megrendelőinél.
A termék megvásárlásával évtizedekre könnyíti meg munkáját, és el sem hiszi hogyan tudott élni eddig nélküle.
FAQ
Megrendelhető a doboz más méretben?
Igen, bármilyen hosszméretben megrendelhető, a keresztmetszet méretet nem lehet megváltoztatni.
Változik a doboz ára ha egyedi méretet rendelek?
Igen, az egyedi gyártás miatt változik a doboz ára.
Rendelhető új szerelő fedélzet ha a meglévő megsérült, vagy fixen átalakítottam?
Igen, szerelő fedélzet és oldallapok is rendelhetők utólag.
Rendelkezik a CP doboz tűs sorolható kommunikációs lehetőséggel?
Igen, két oldalon előkészített nyílások kitörésével szabadul fel a hely előkészítés, ahova 3×15 tűs csatlakozó mama szerelhető.
