Előre Megmunkált Műszerdoboz, Belső Szerelő Panellel
Videó lejátszása

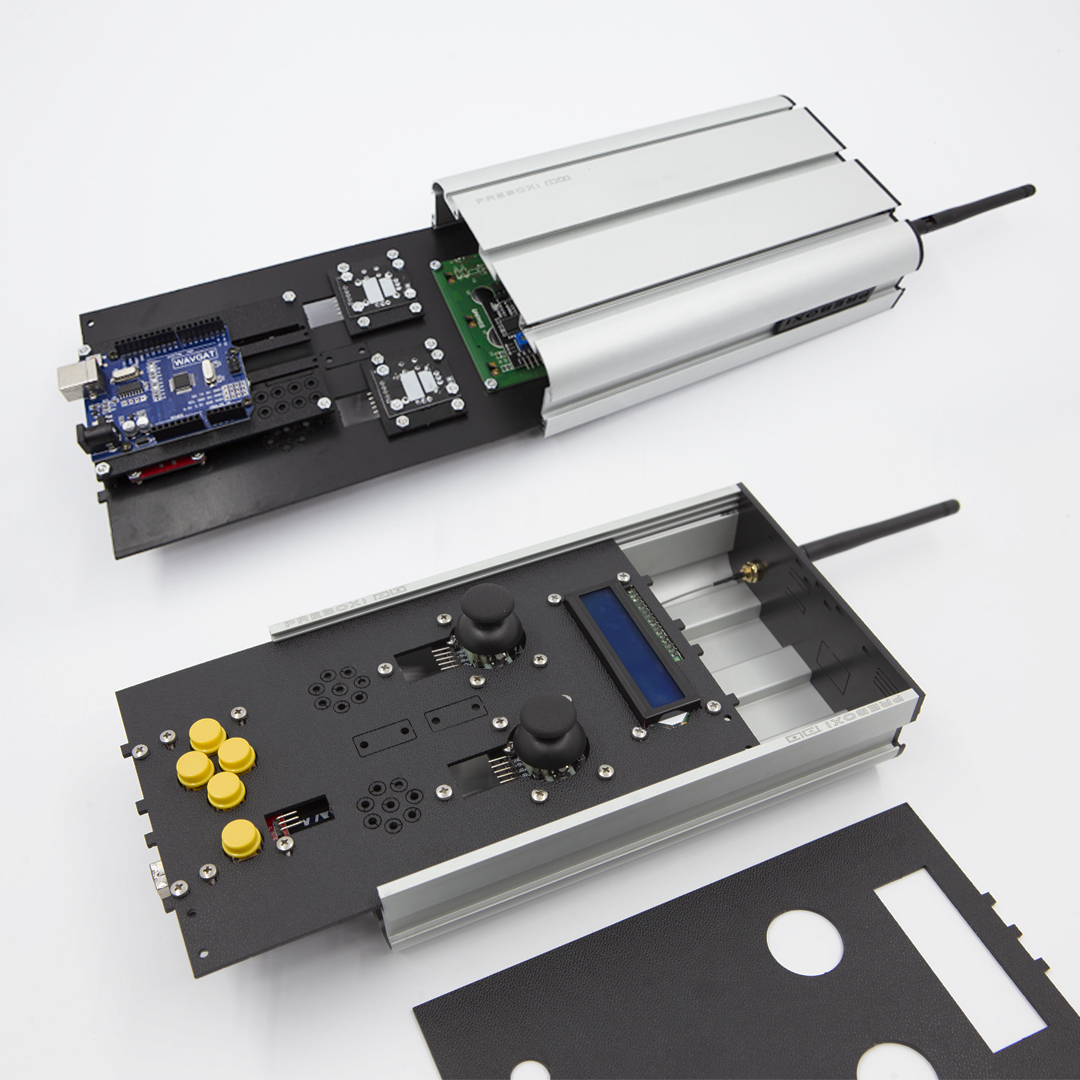

Preboxi CX doboz összeszerelése.
Ugyanígy történik a CY szerelése is.
A CY többféle vezérlő szerelési lehetőséget támogat, Ardiuno NANO, UNO, ESP32.
A szükséges egyéb perifériákat magunk is kialakíthatjuk egy másik dobozban, majd csatlakoztatjuk a vezérlőt tartalmazó dobozhoz.
CY 216

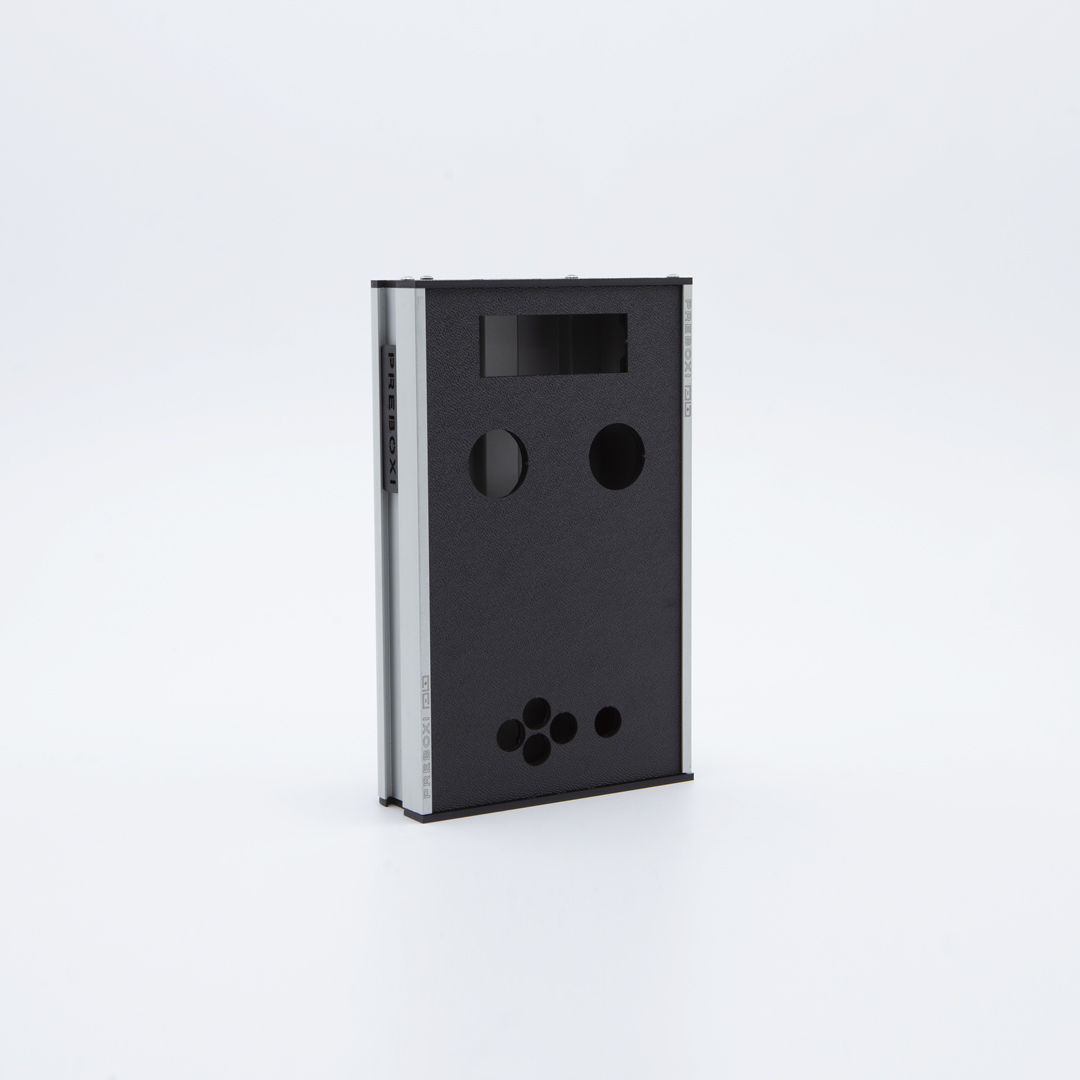

Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Arduino UNO, NANO, ESP32
LCD (2×16, 1602) + I2CLCD bővítő (egybeszerelt)
Joystick Modul 2db KY-023 kéttengelyes XY + kapcsoló.
AD-Key billentyűzet (ADKey) Ellenálláslétrás
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 216 mm
Keresztmetszet méret: 134 x 54 mm
Belső méret: 210 mm
Keresztmetszet méret: 121 x 34 mm
Vásárlás >>>
CP CX Soroló
CY Soroló
Segítségével több doboz összekapcsolható, így a növekedésnek nincs akadálya.
A CP és CX dobozokhoz kialakított soroló elem.
4 db M4x4 imbusz hernyó könnyed meghúzásával rögzíthetők a horonyba húzható tartók. a készlet tartalmaz még a két doboz közé tehető távtartót is.
Vásárlás >>>
Tüskesoros kommunikáció bemutatása
Segítségével több doboz, vagy perifériás egység összekapcsolható, így a tüskesoron keresztül a tápfeszültség vagy a kommunikáció is megoldható, növekedésnek nincs akadálya.
A dobozon csak a helykialakítás található meg, tüskesort nem tartalmaz!
A sorozat többi tagja itt található: Link CXN
Üres doboz beépítési lehetőséggel.
Dupla fedélzet egymás mögött
Vizuálisan látható előlap +
Szerelő fedélzet amire a komponensek szerelhetők
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: Külső méret: 33-435 mm-ig.
Fix keresztmetszet méret: 134 x 54 mm
Belső méret: 27-429 mm-ig.
Fix keresztmetszet méret: 121 x 34 mm
Vásárlás >>>
LEÍRÁS / FAntázia / lehetőség
Amit a CY dobozról tudni kell.

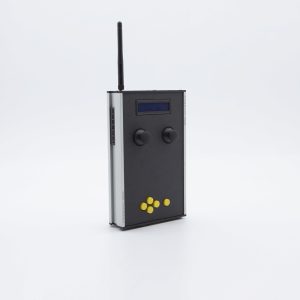

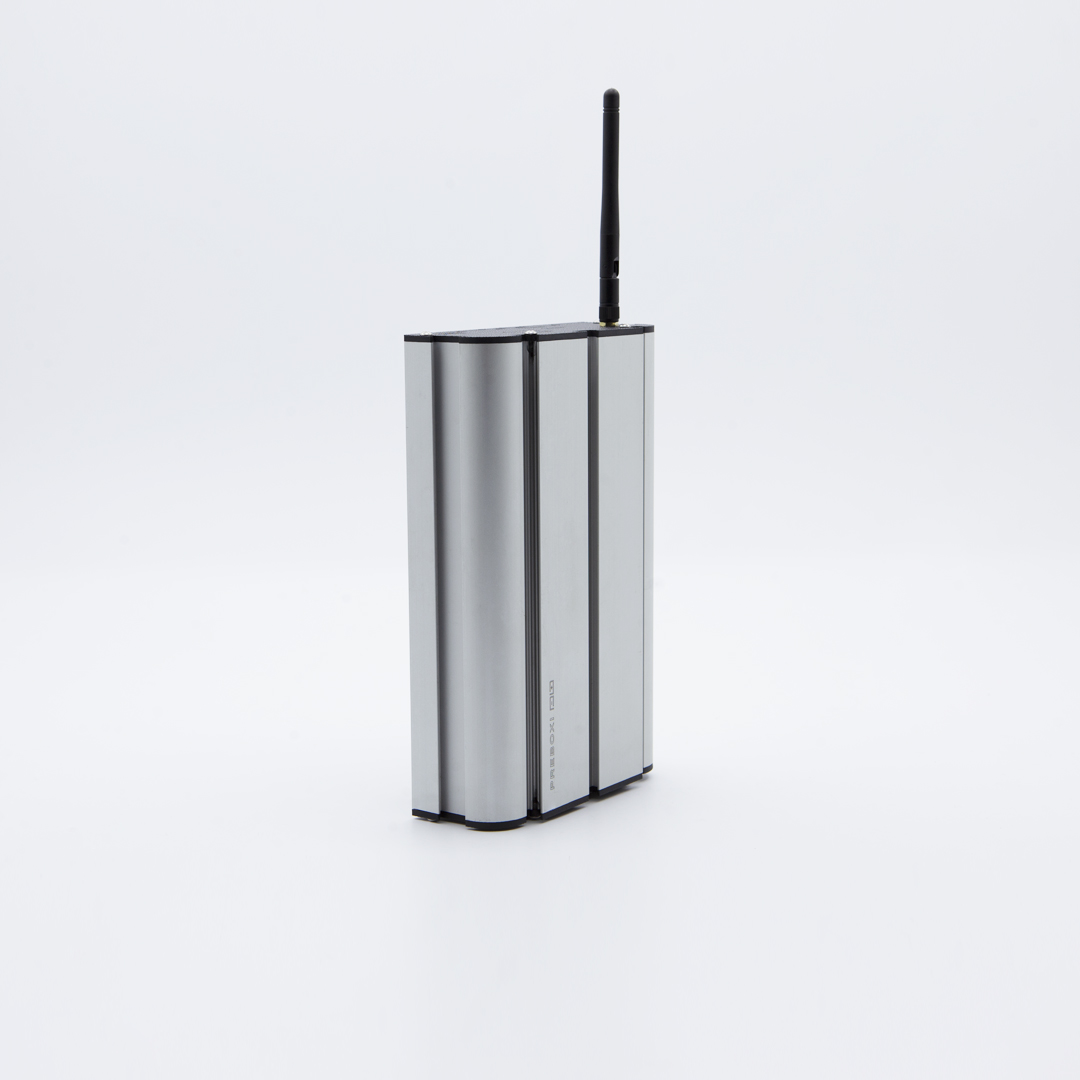

Preboxi CY doboz, elektronikus Arduino panelek rögzítéséhez, gyors prototípus készítéshez, oktatáshoz kifejlesztett doboz család.
A doboz stabilitását minőségi eloxált alumínium profil adja, melyhez kapcsolódnak az ipari műanyagból készített, fekete mikrobordázott felülettel rendelkező elő és oldallapok.
Arduino lapokhoz gyártott, előre kialakított szerelési helyekkel rendelkező üres projekt doboz.
A szerelési nyílások és a furathelyek kipattintható kivitelben készültek a könnyű és felhasználóbarát szerelést elősegítendően.
A Preboxi dobozokkal megvalósíthatók a kis szériás egyedi Arduinos elektronikai fejlesztések stabil dobozolása, akár ipari szintet elérő minőségben, elérhető áron.
A hobby doboz különlegessége, hogy két oldalon található kommunikációs kivezetésnek kialakított helyre beépíthető 3×5 tűs csatlakozó segítségével a szomszédos dobozokkal is kialakítható a tápellátás átvitele és az adatkommunikáció lehetősége.
A típusazonos Preboxi dobozok, ezeken a kommunikációs lehetőségeken keresztül felvehetik a kapcsolatot egymással, és így több doboz egymás mellé helyezésével egy komplexebb rendszer építhető belőle.
A csomagban minden megtalálható ami a beszereléshez szükséges.
Csavarok A2 vagy horganyzott, amennyiben szükséges, távtartók, és alátétek.
A fent megjelölt típusú beépítendő alkatrész 99,9%-os biztonsággal mechanikai faragás nélkül beépíthető a dobozba.
Amennyiben a panelgyártó gyártási szórásából eredő néhány tized milliméteres beépítési nehézségek merülnek fel, az könnyen egy reszelővel, fúróval korrigálható.
Preboxi dobozok rendszert alkotnak, megtalálható a kínálatban hasonlóan dobozolhatóvá téve, Arduino kompatibilis joystick, dupla joystick, LCD IIC 2×16, OLED 1.3″ 128*64, IIC, SD kártya fogadó, ADKey 5 gombos nyomógomb, Arduino nano, ESP32 alaplap fogadó doboz antenna kimenettel.
A kínálat részét képezi még, üres megmunkálás nélküli doboz több méretben, amibe a felhasználó saját berendezéseit építheti bele.
Az üres megmunkálás nélküli doboz is tartalmazza a két oldali kommunikációs 3×5 tűs kialakítás helyeit.
A dobozok egymás mellé helyezését és rögzítését külön rendelhető, nútba csúsztatható csavarokkal rögzíthető idom biztosítja. A rögzítő elemekkel korlátlan számú műszerdoboz kapcsolható egymáshoz.
A dobozhoz mellékelt tartó lábbal a doboz 33 és 45 fokos dőlésszögben, döntött állapotban is szerelhető.
Az elkészült prototípus a Preboxi doboz segítségével, könnyen szállítható, látványosan bemutatható, és gyorsan módosítható.
A Preboxi CY alkalmazásával lenyűgöző prezentáció tartható ügyfeleinél és leendő megrendelőinél.
A termék megvásárlásával évtizedekre könnyíti meg munkáját, és el sem hiszi hogyan tudott élni eddig nélküle.
FAQ
Megrendelhető a doboz más méretben?
Igen, bármilyen hosszméretben megrendelhető, a keresztmetszet méretet nem lehet megváltoztatni.
Változik a doboz ára ha egyedi méretet rendelek?
Igen, az egyedi gyártás miatt változik a doboz ára.
Rendelhető új szerelő fedélzet ha a meglévő megsérült, vagy fixen átalakítottam?
Igen, szerelő fedélzet és oldallapok is rendelhetők utólag.
Rendelkezik a CX doboz tűs sorolható kommunikációs lehetőséggel?
Igen, két oldalon előkészített nyílások kitörésével szabadul fel a hely előkészítés, ahova 3×15 tűs csatlakozó mama szerelhető.
