Előre Megmunkált Moduláris Műszerdobozok
A videó bemutatja hogyan lehet összeszerelni két Preboxi AX dobozt egy egységgé. Ezáltal korlátlan lehetőségeink keletkeznek a fejleszések terén.
2:04 nél látható a tűs kommunikációs csatlakozó. A szerelő felületek alkalmazásával bármilyen méretű AX sorozatú doboz csatlakoztatható egymással.
A videó bemutatja a kommunikációs csatlakozó beépítését. Az összes Preboxi AX dobozba ugyanígy kell beépíteni a csatlakozókat. A csatlakozók beépítése mind a két oldalon lehetséges, 3 emelet magasan, ígyösszesen 2x3x5 = 30 tűt kaphatunk, kb. bármire elég.

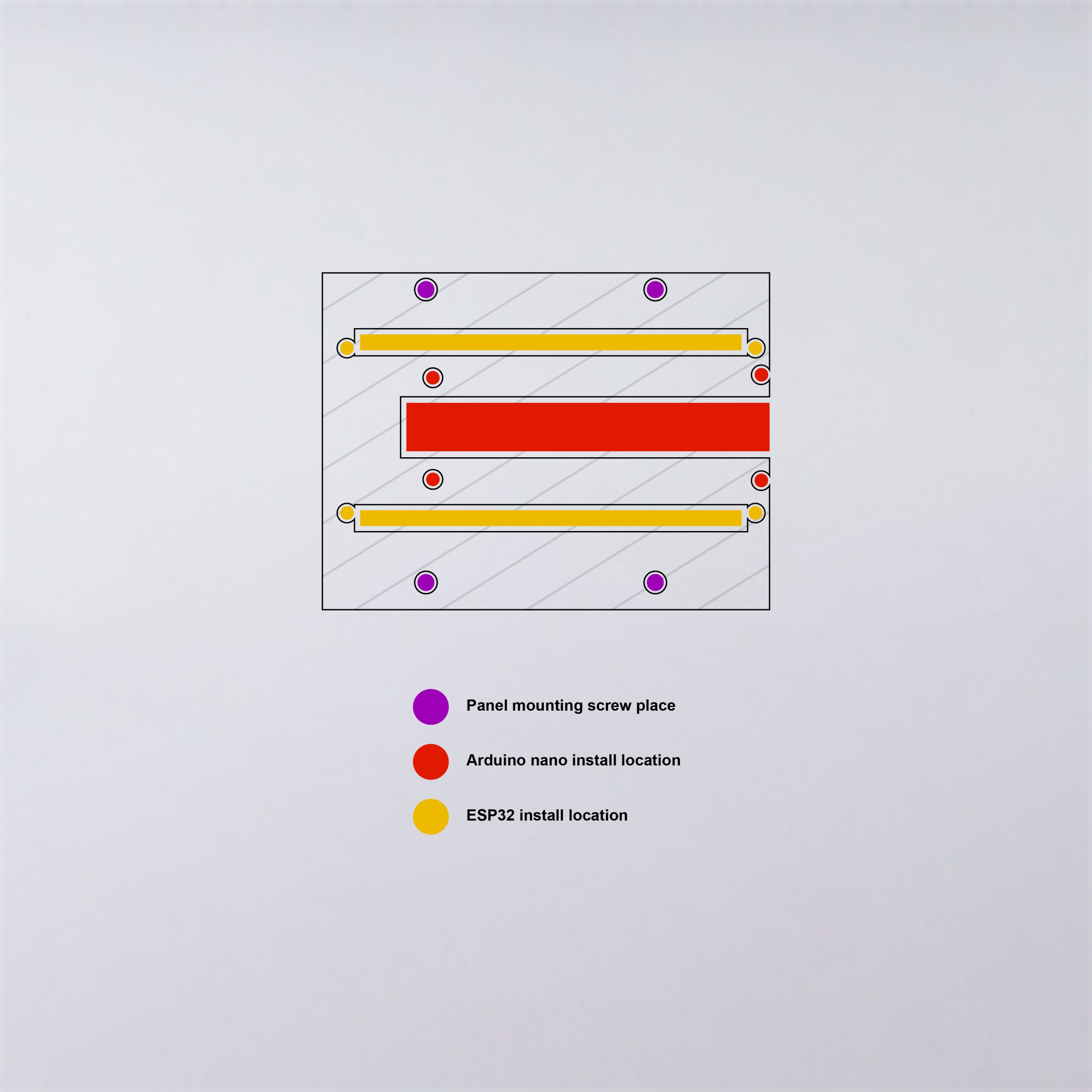

Amiben van a vezérlőnek kialakított hely

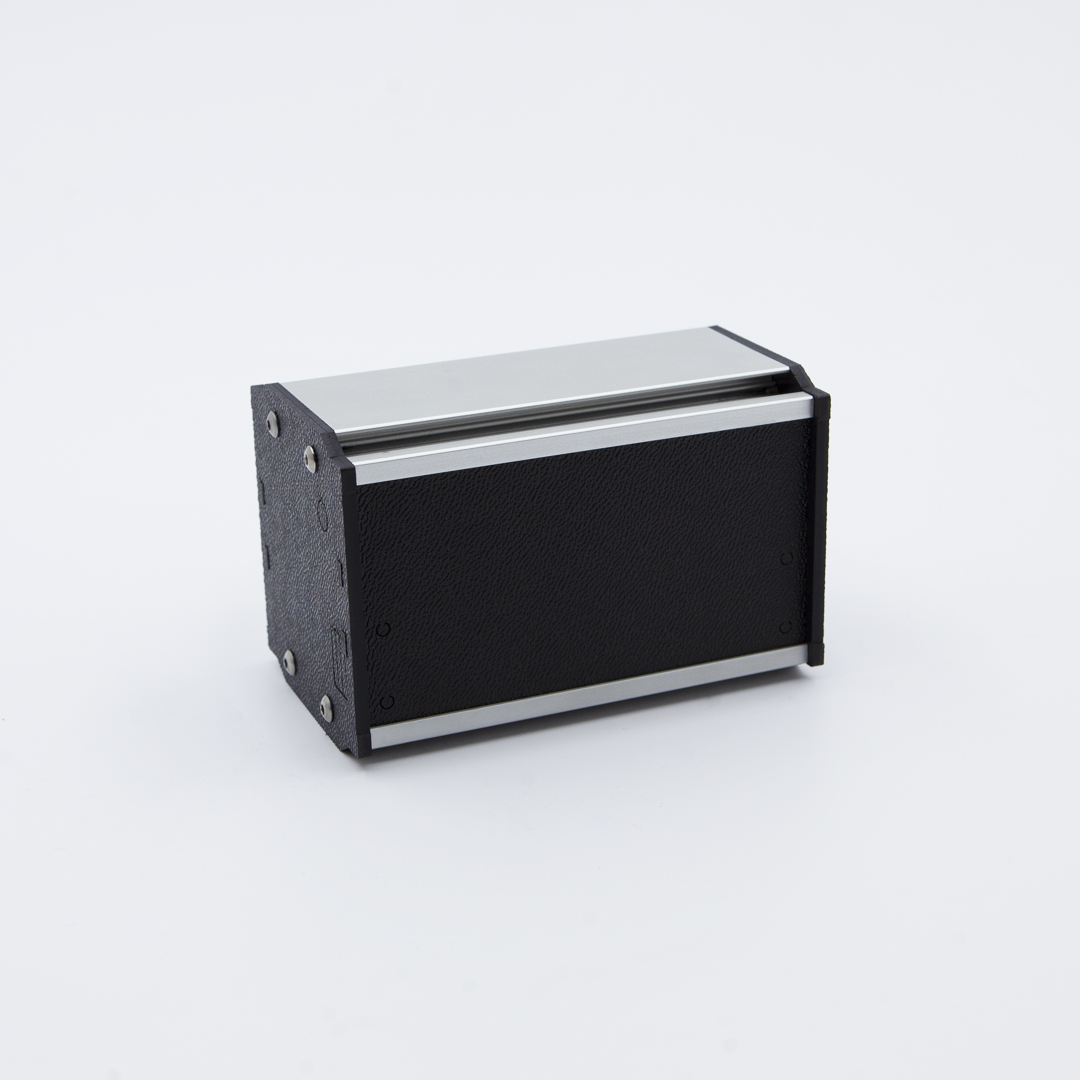

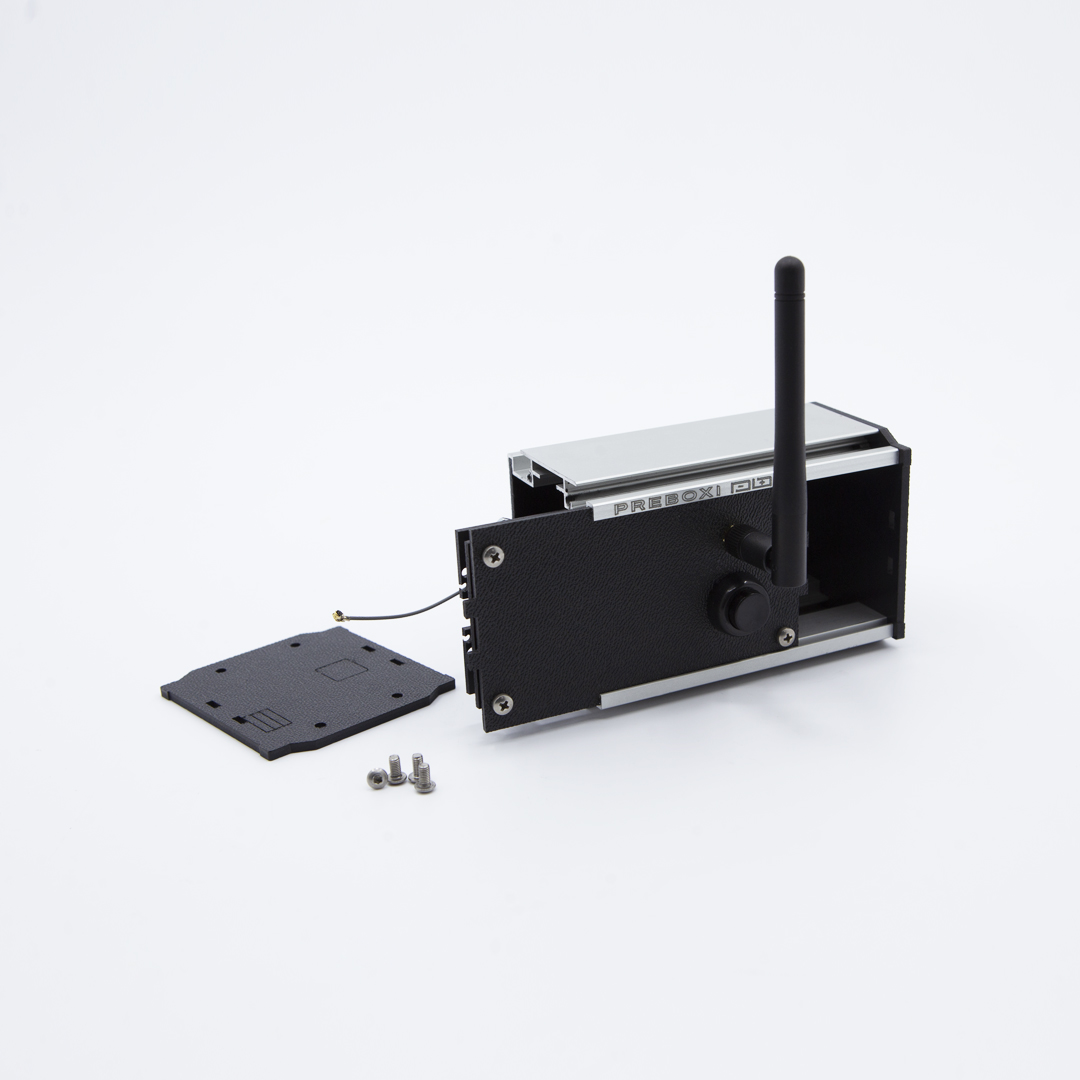

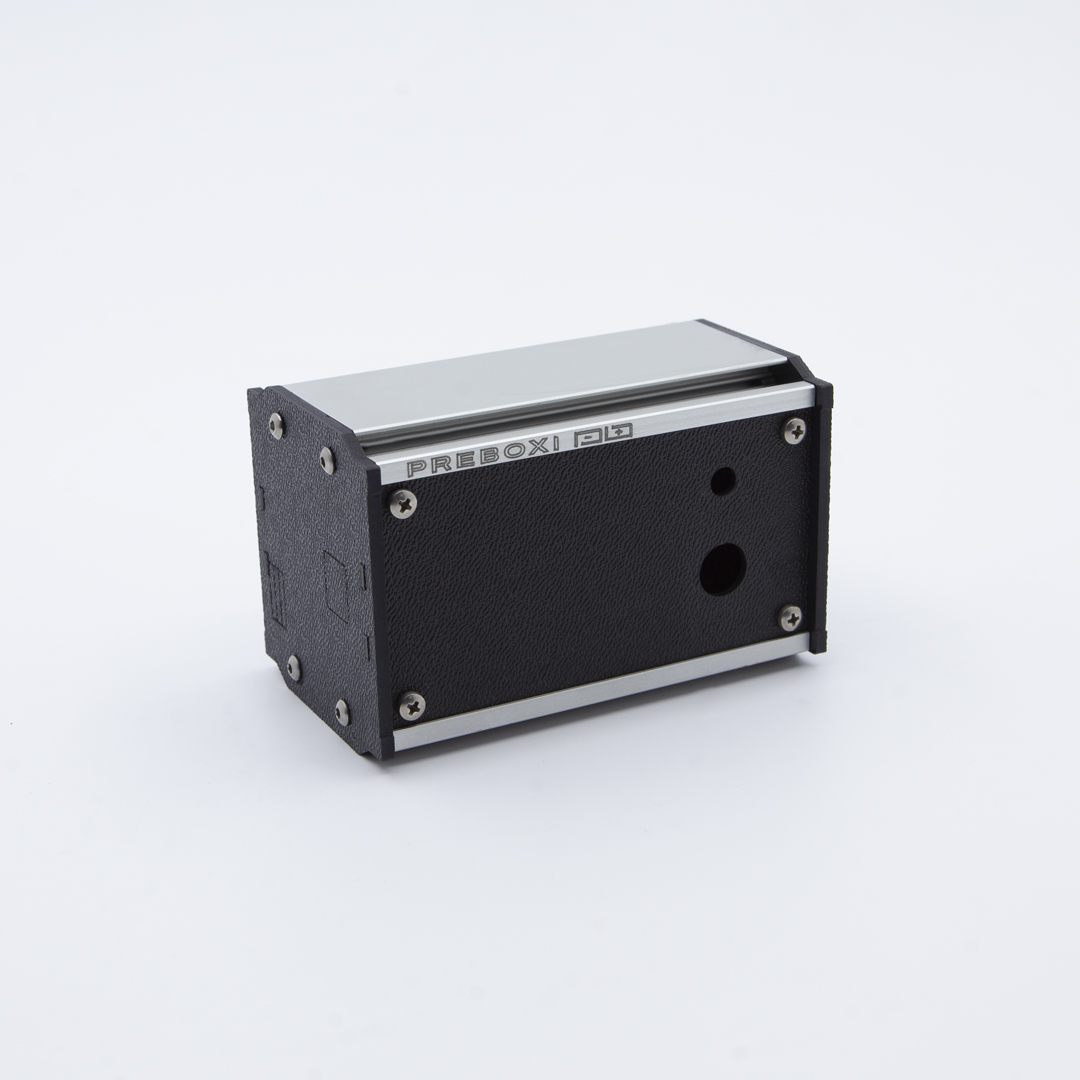

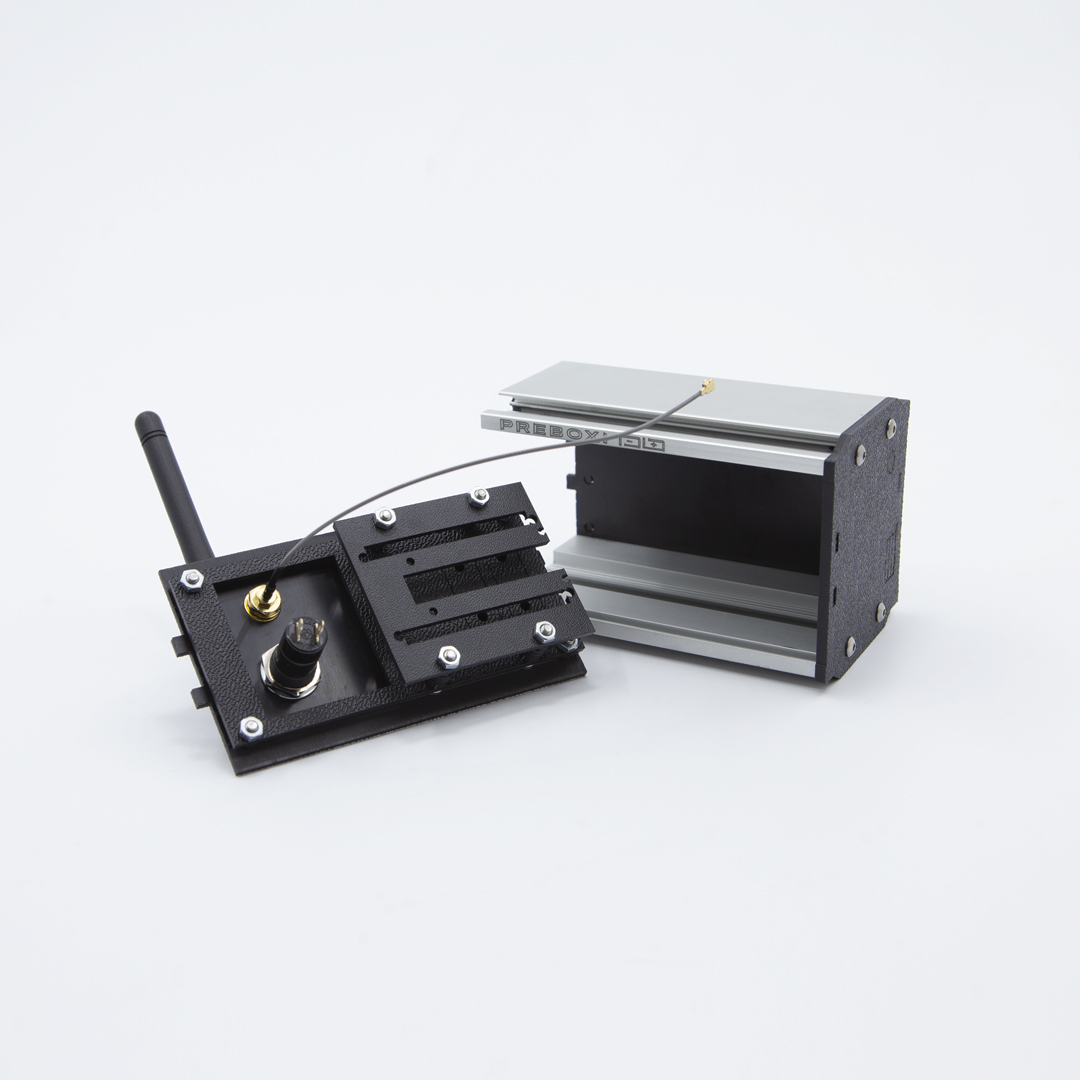

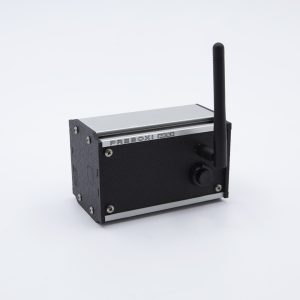

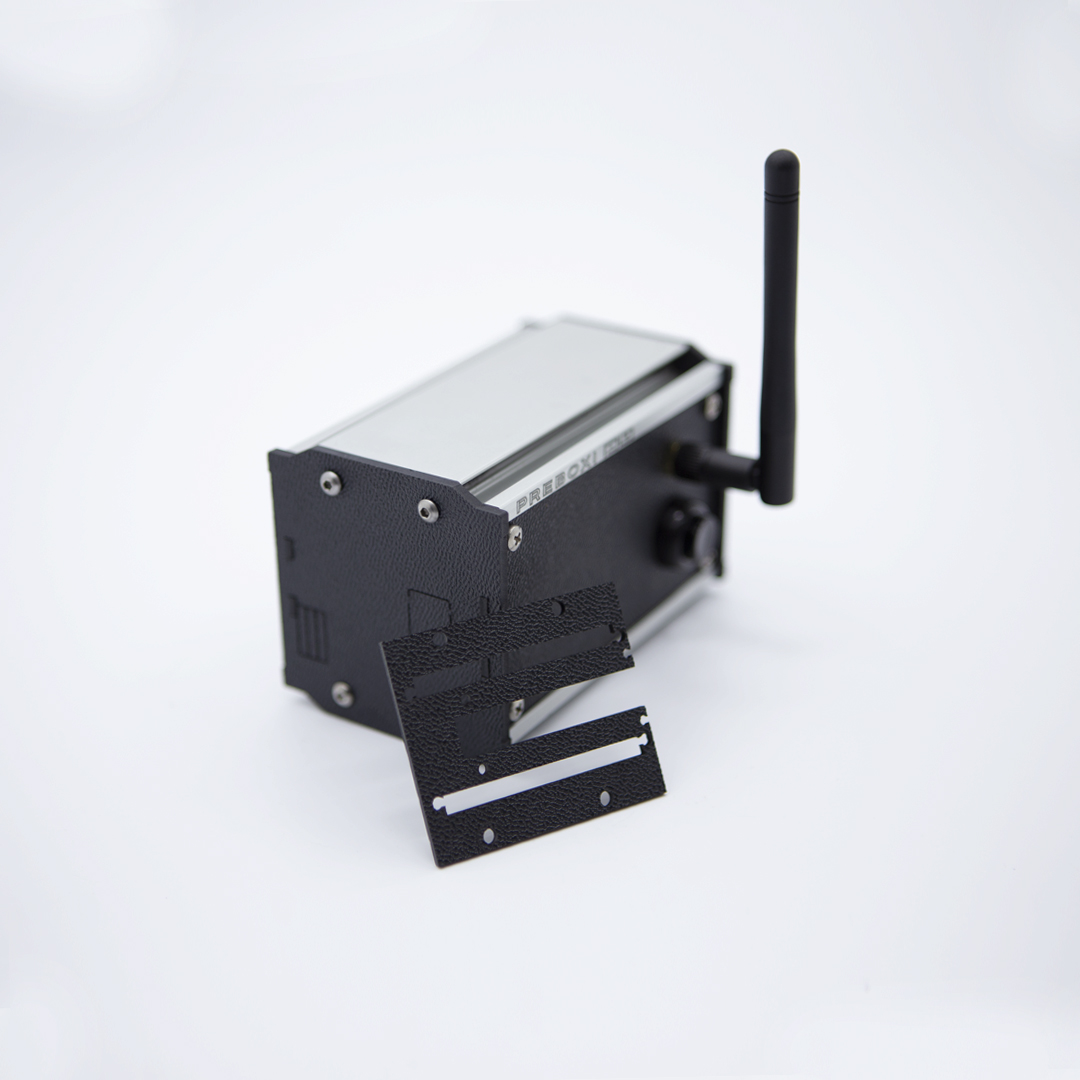

AX 10744
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Arduino NANO, ESP32 38 lábú.
WiFi antenna (uFL – RP-SMA; 2.4GHz; 2.5dBi)
Nyomógombos kapcsoló.
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 107 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 101 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

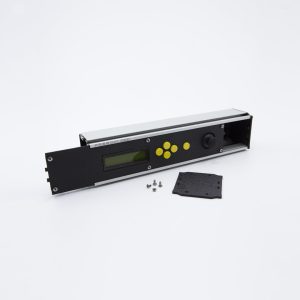

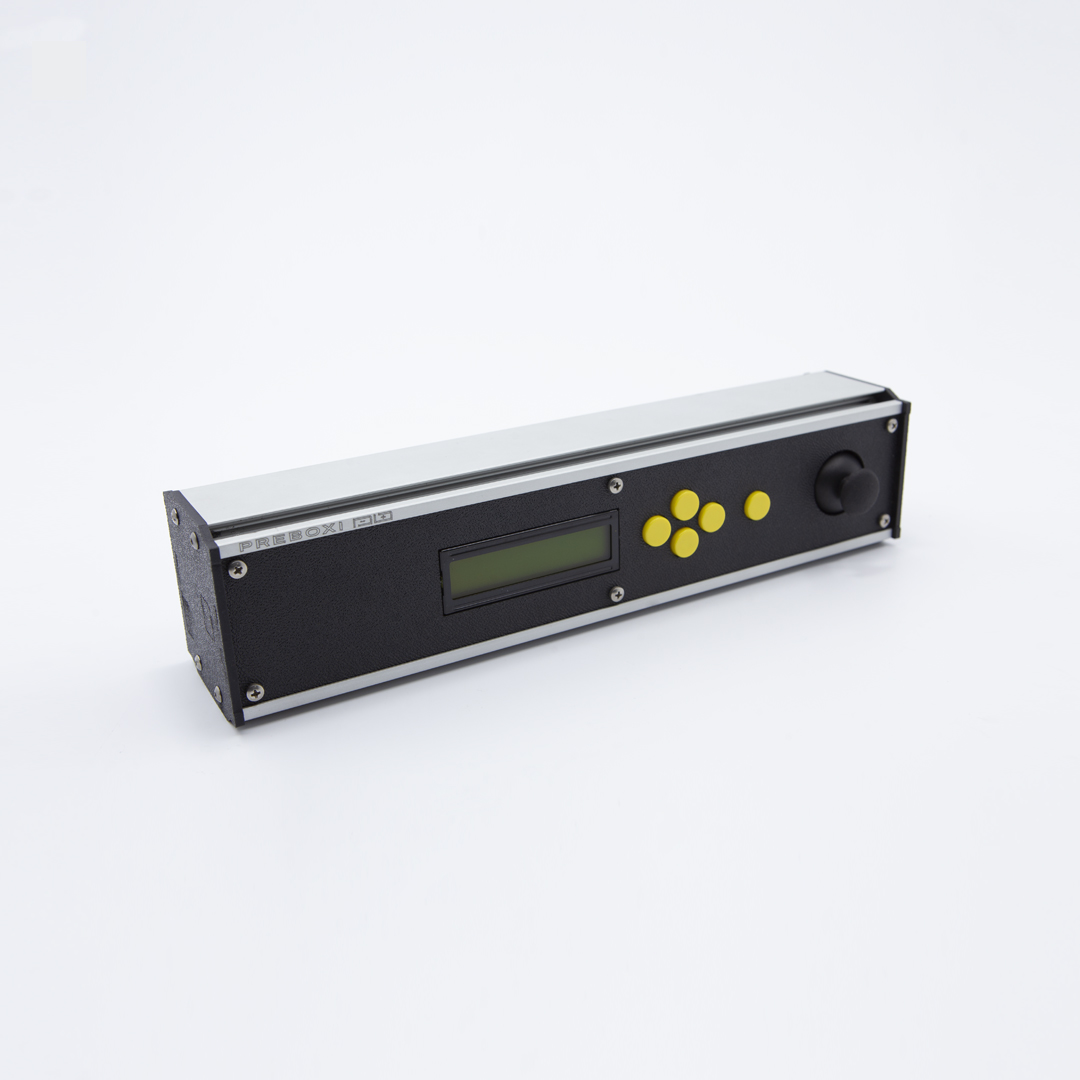

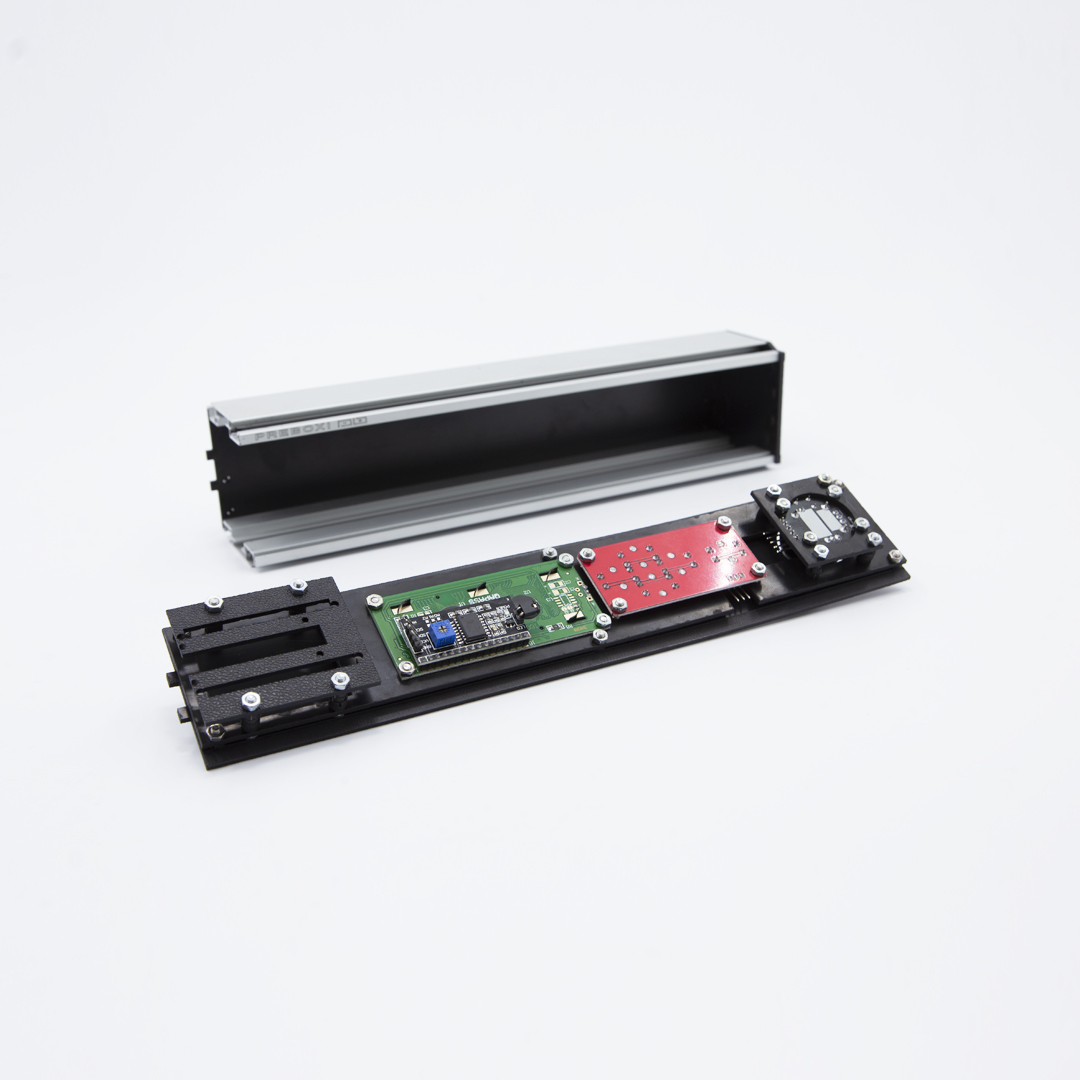

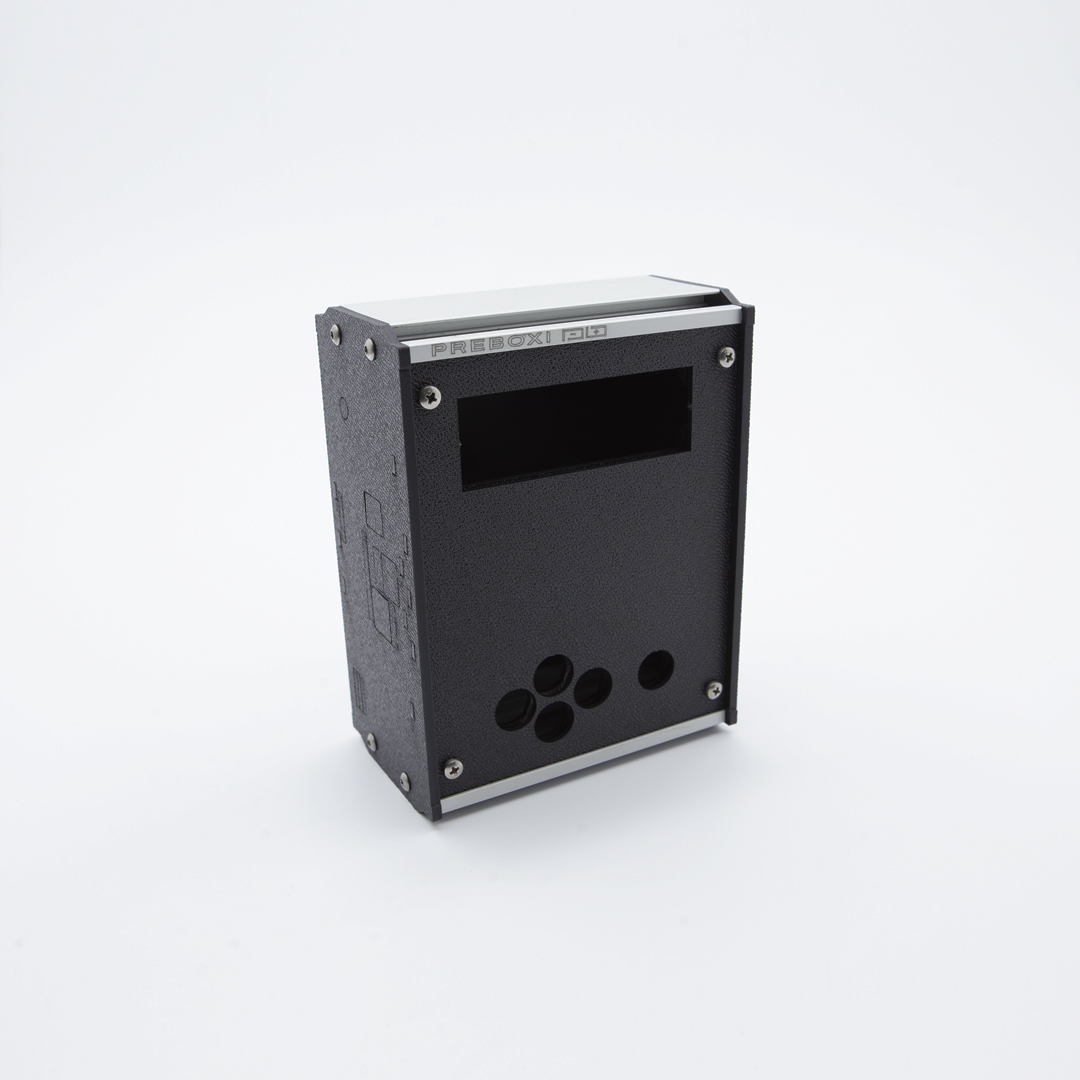

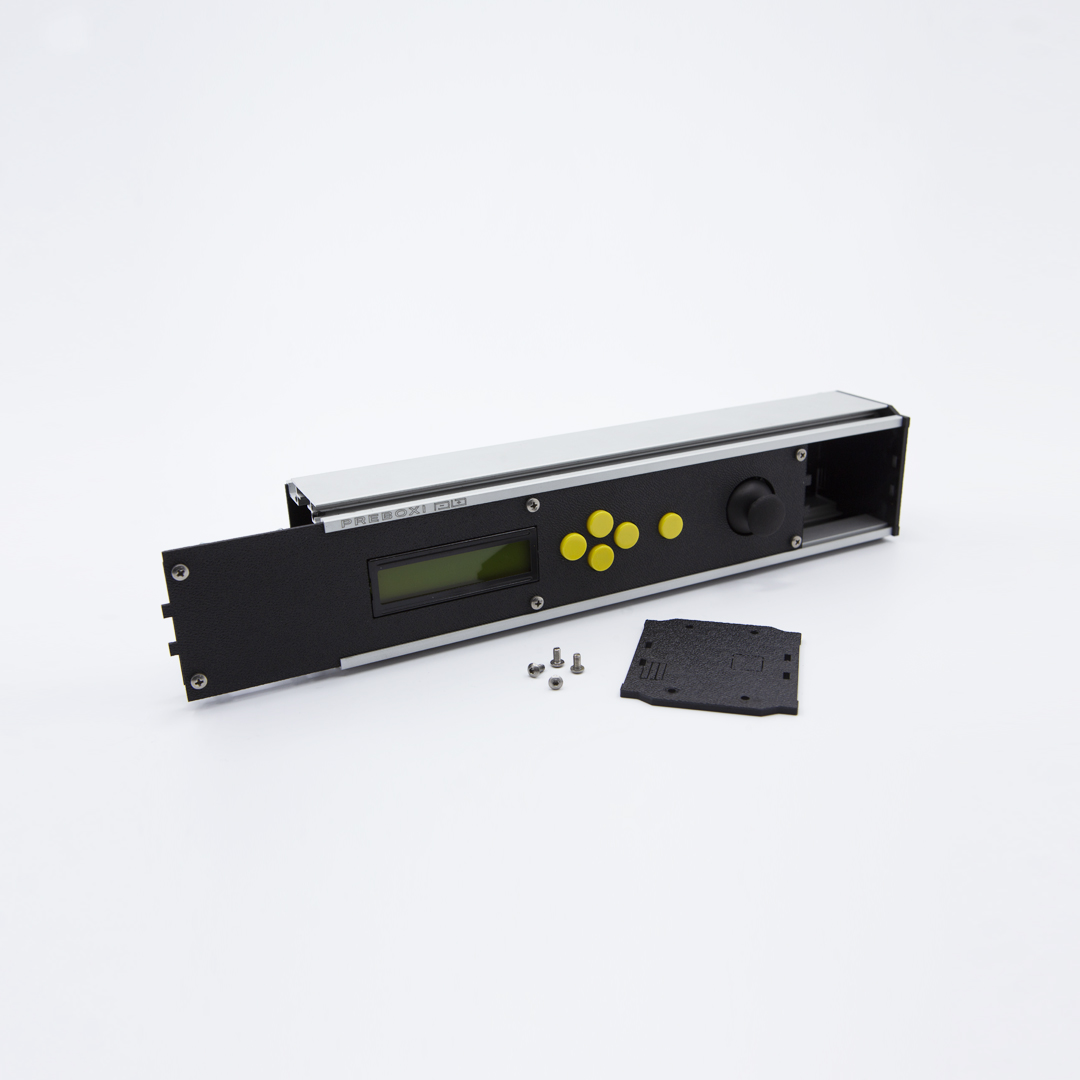

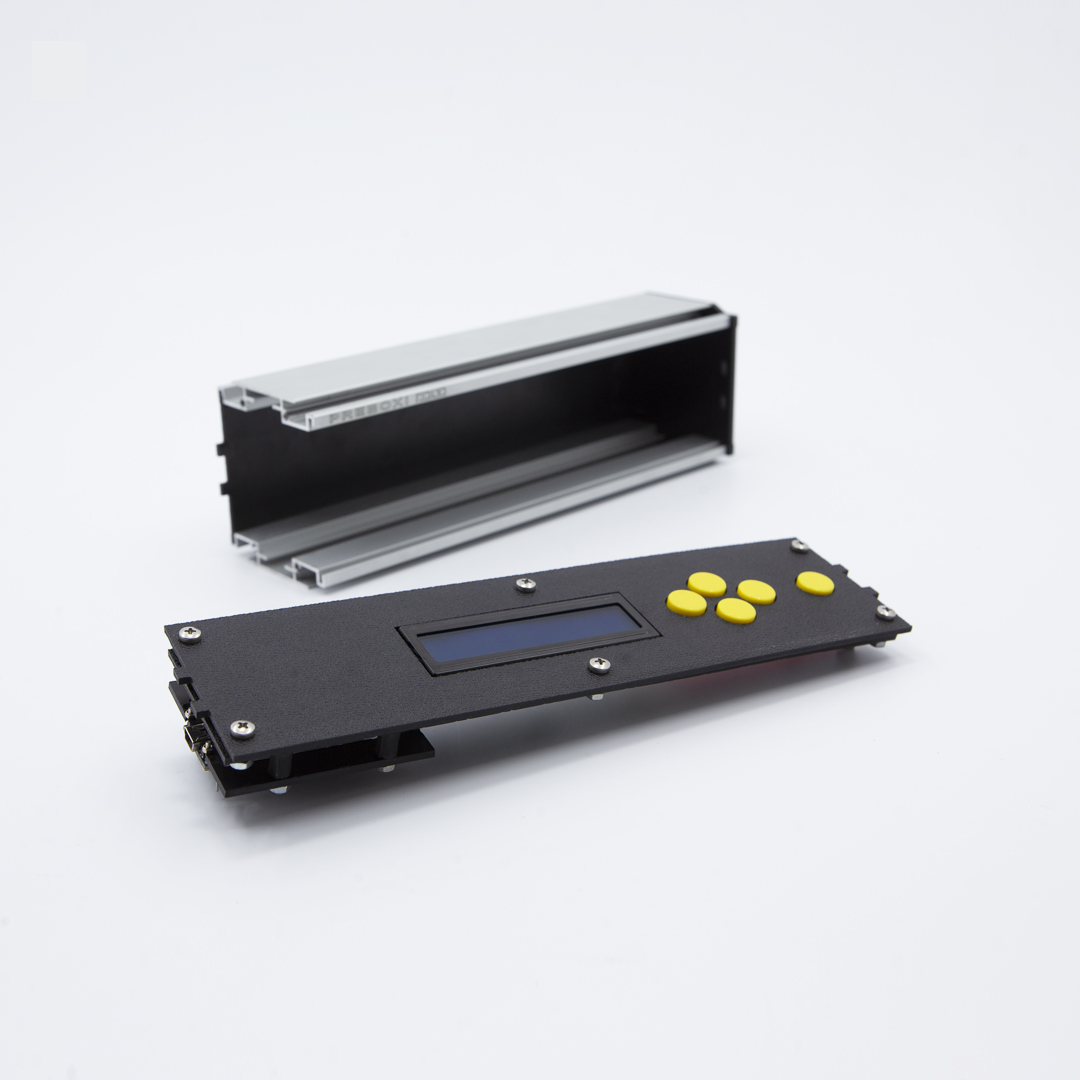

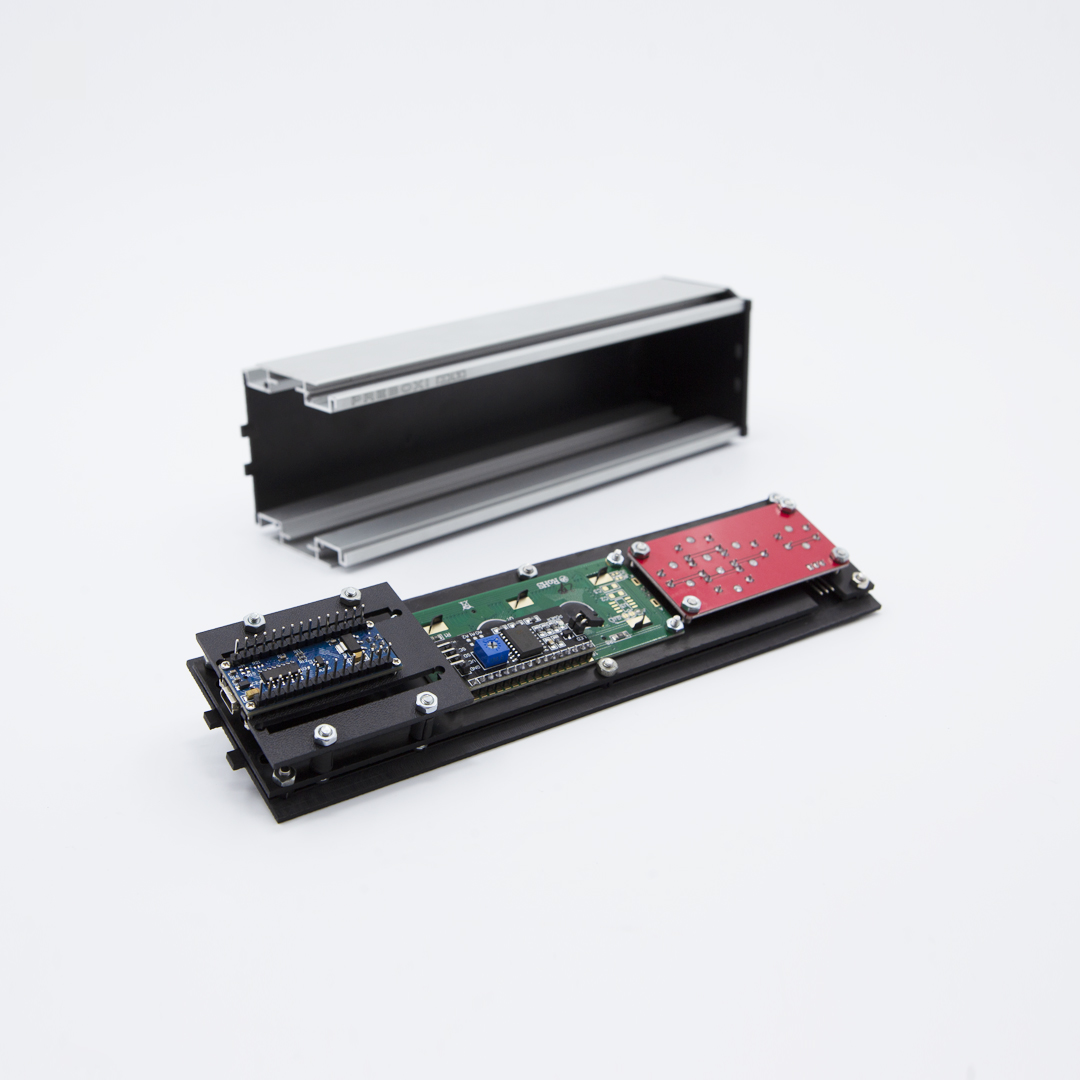

AX 28944
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Arduino NANO, ESP32 38 lábú.
AD-Key billentyűzet (ADKey) Ellenálláslétrás.
LCD (2×16, 1602) + I2CLCD bővítő (egybeszerelt).
Joystick Modul 2db KY-023 kéttengelyes XY + kapcsoló.
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 289 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 283 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

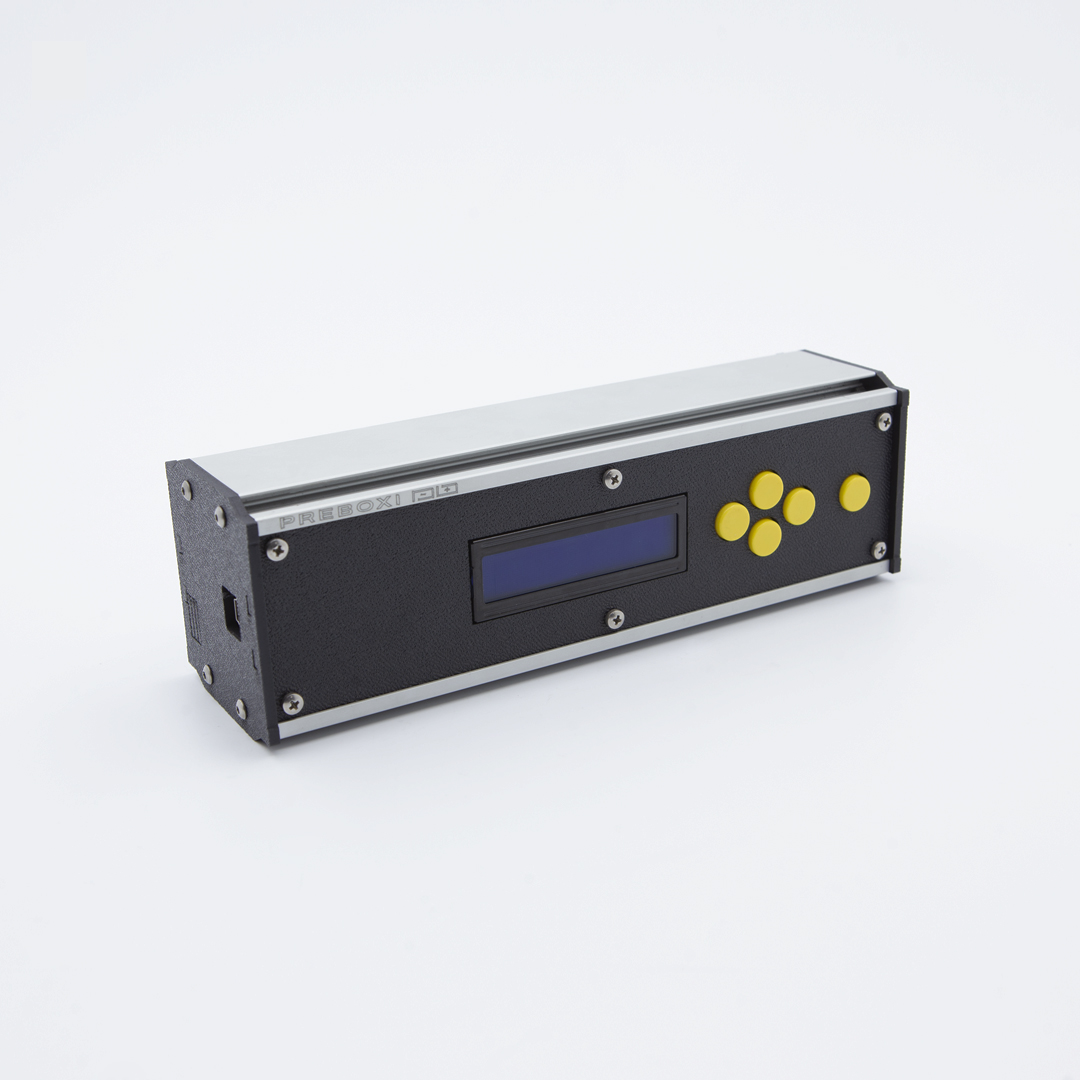

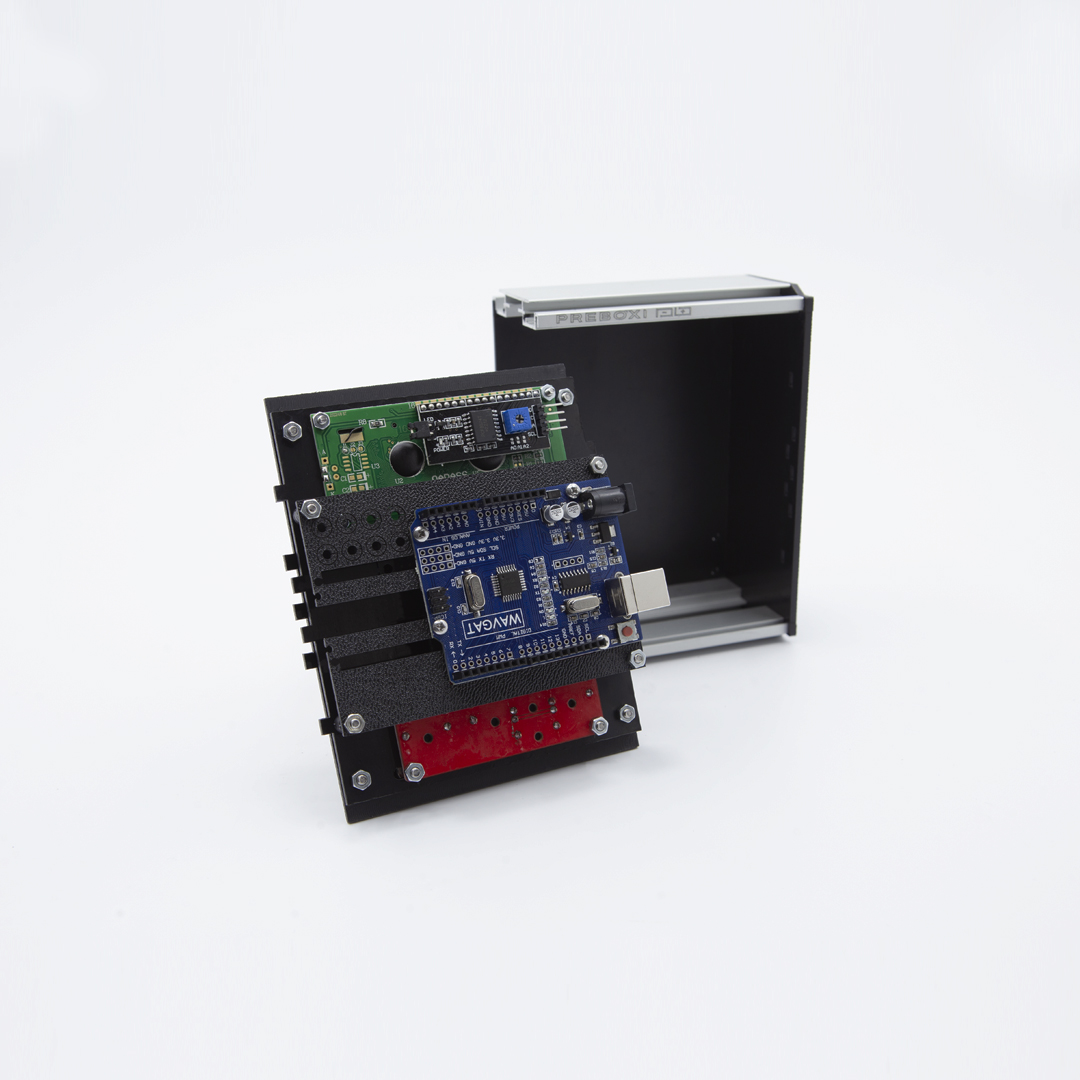

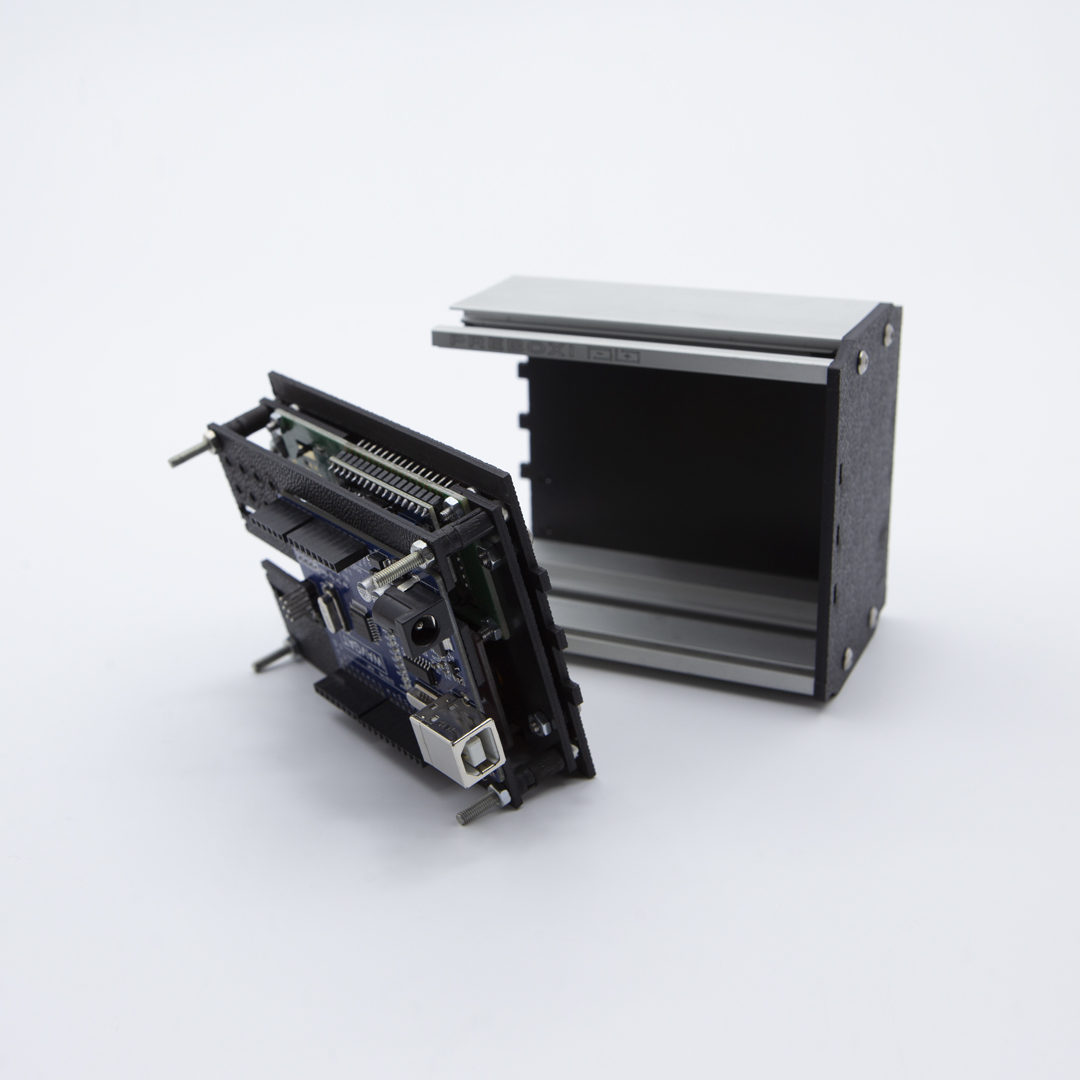

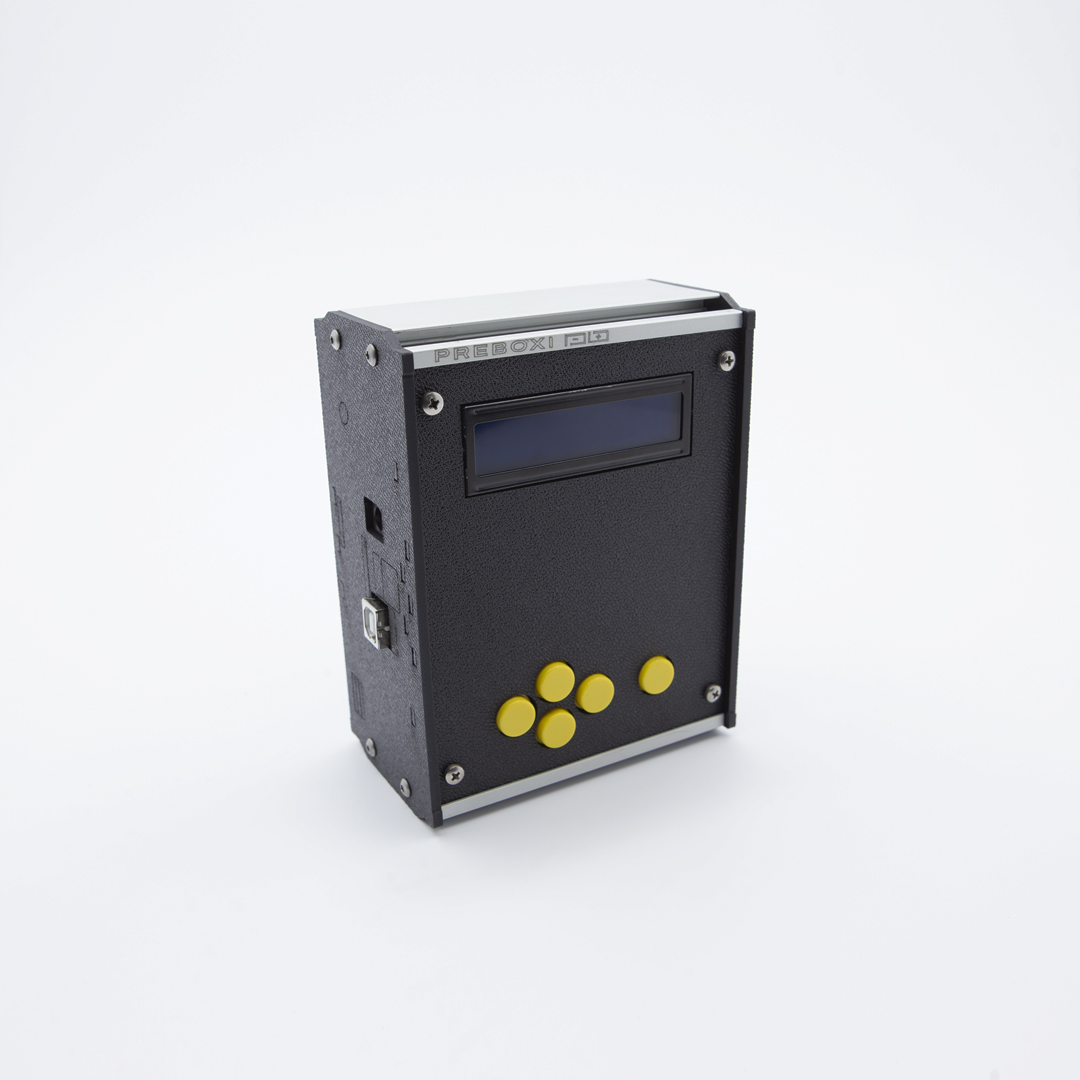

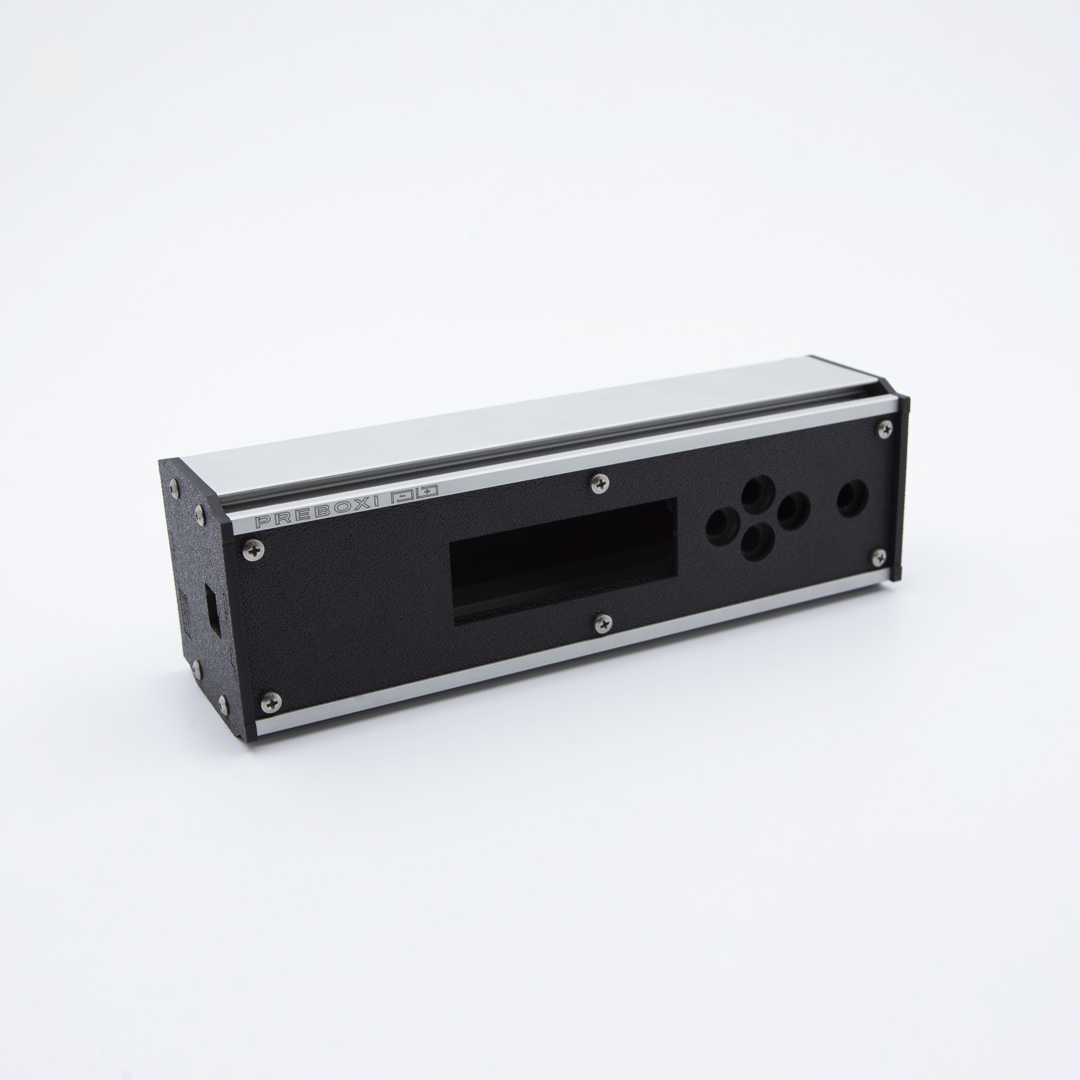

AX 107132
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Arduino UNO, NANO, ESP32 38 lábú.
AD-Key billentyűzet (ADKey) Ellenálláslétrás.
LCD (2×16, 1602) + I2CLCD bővítő (egybeszerelt).
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 107 mm
Keresztmetszet méret: 140 x 64 mm
Belső méret: 101 mm
Keresztmetszet méret: 120 x 53 mm
Vásárlás >>>

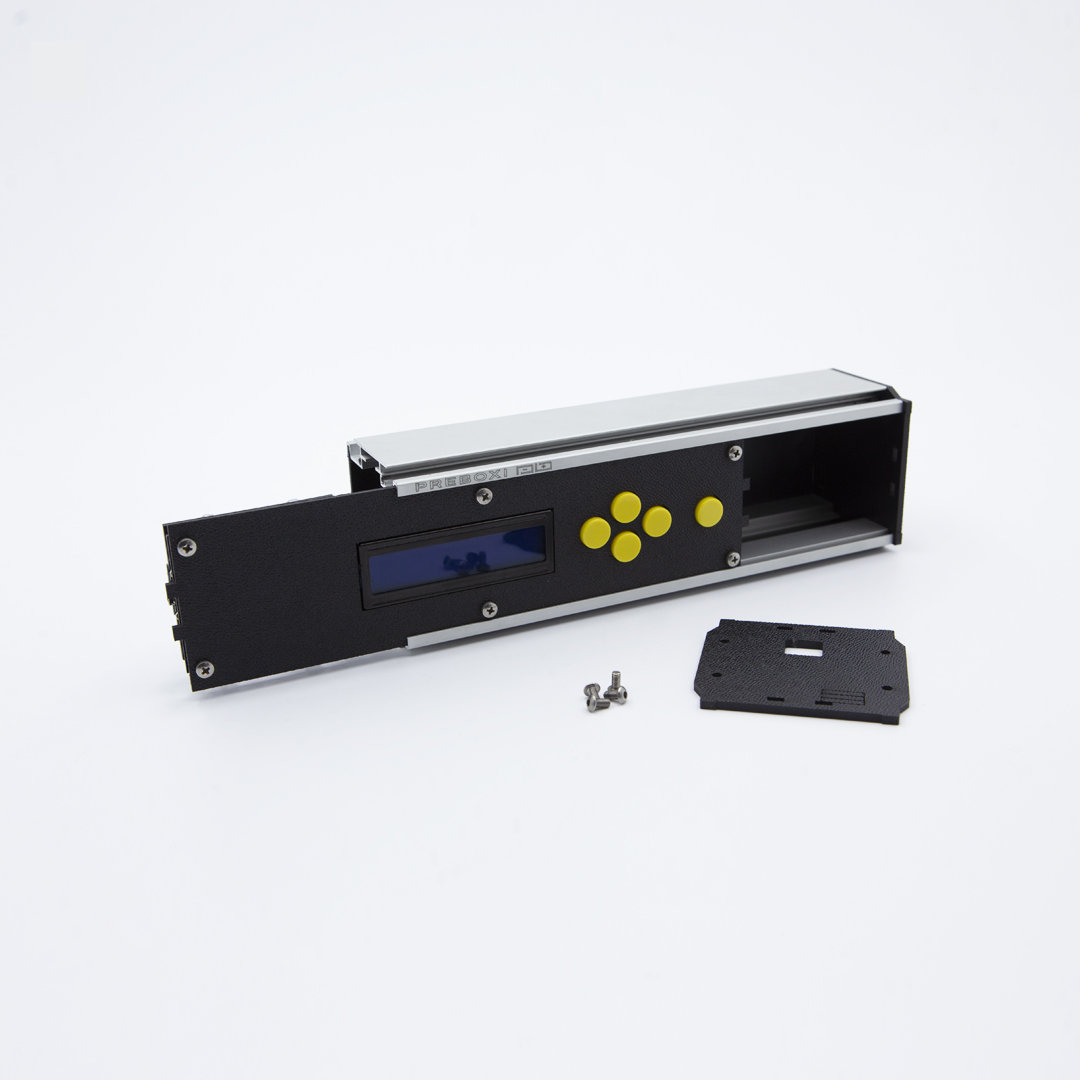

AX 21644
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Arduino NANO, ESP32 38 lábú.
LCD (2×16, 1602) + I2CLCD bővítő (egybeszerelt).
AD-Key billentyűzet (ADKey) Ellenálláslétrás.
2x3x5 tűs kivezetés.
kommunikációhoz.
Külső méret: 216 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 210 mm
Keresztmetszet méret: 49 x Vásárlás >>>

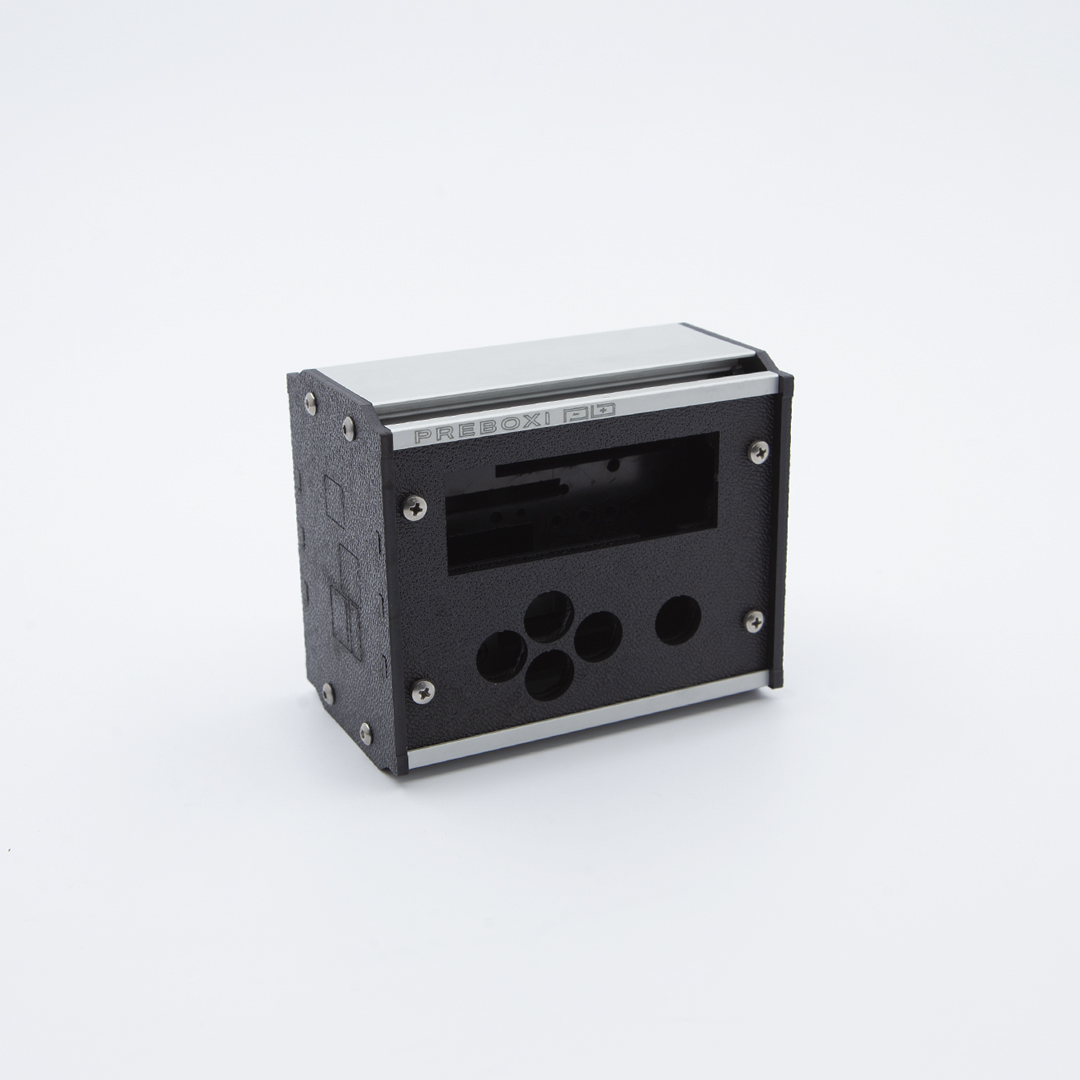

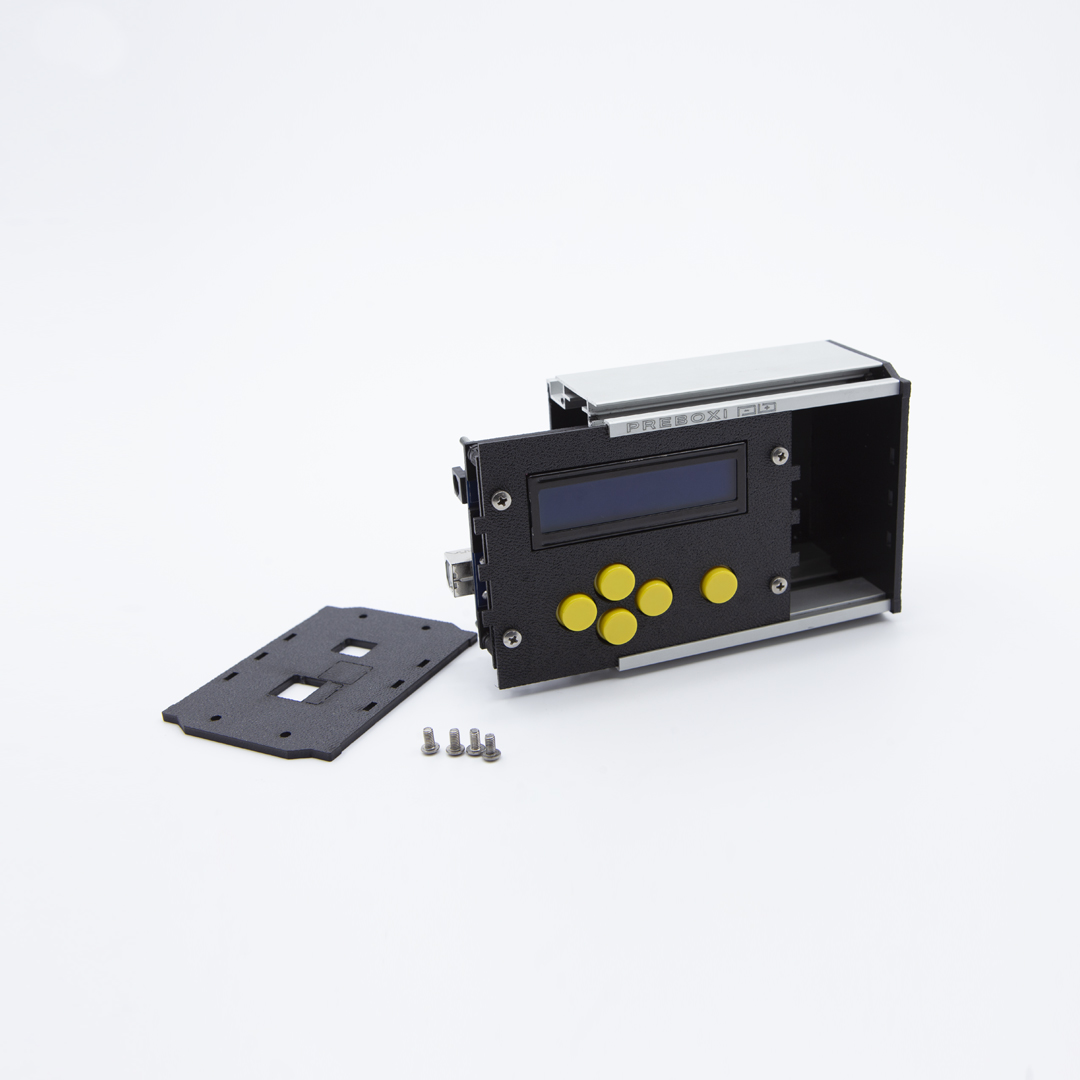

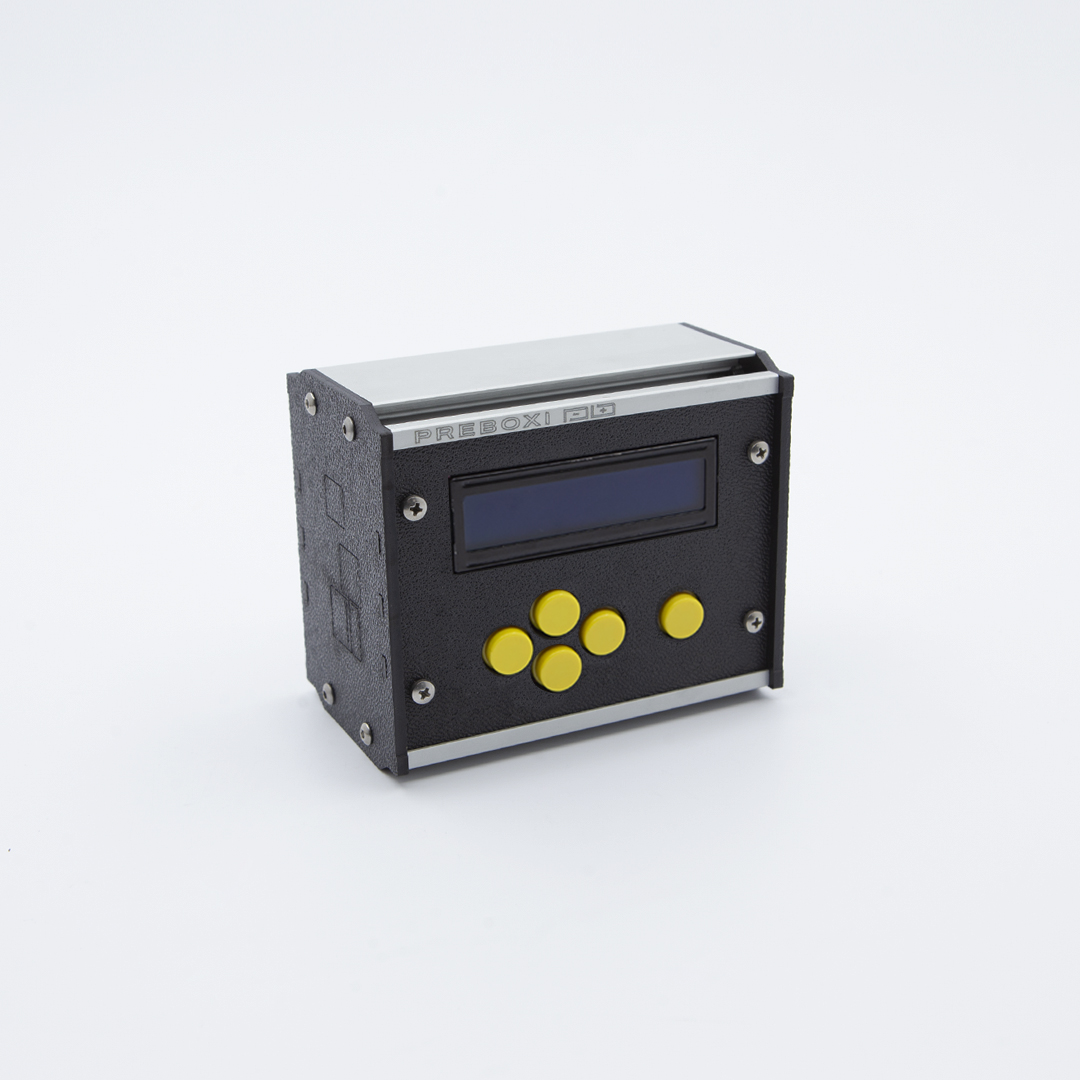

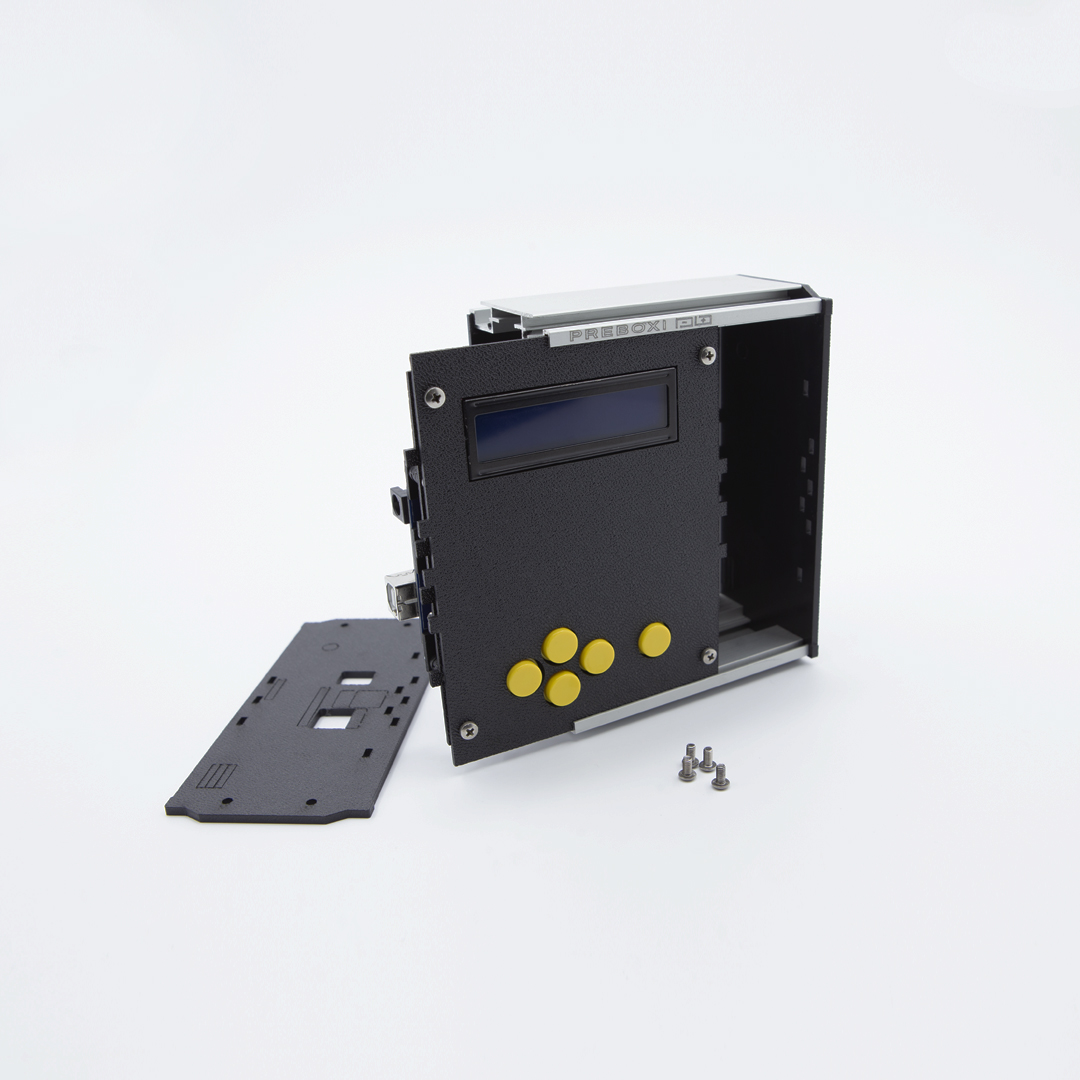

AX 10788
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Arduino UNO, NANO, ESP32 38 lábú.
AD-Key billentyűzet (ADKey) Ellenálláslétrás.
LCD (2×16, 1602) + I2CLCD bővítő (egybeszerelt).
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 107 mm
Keresztmetszet méret: 90 x 64 mm
Belső méret: 101 mm
Keresztmetszet méret: 70 x 53 mm
Vásárlás >>>
A sorozat többi tagja itt található: Link

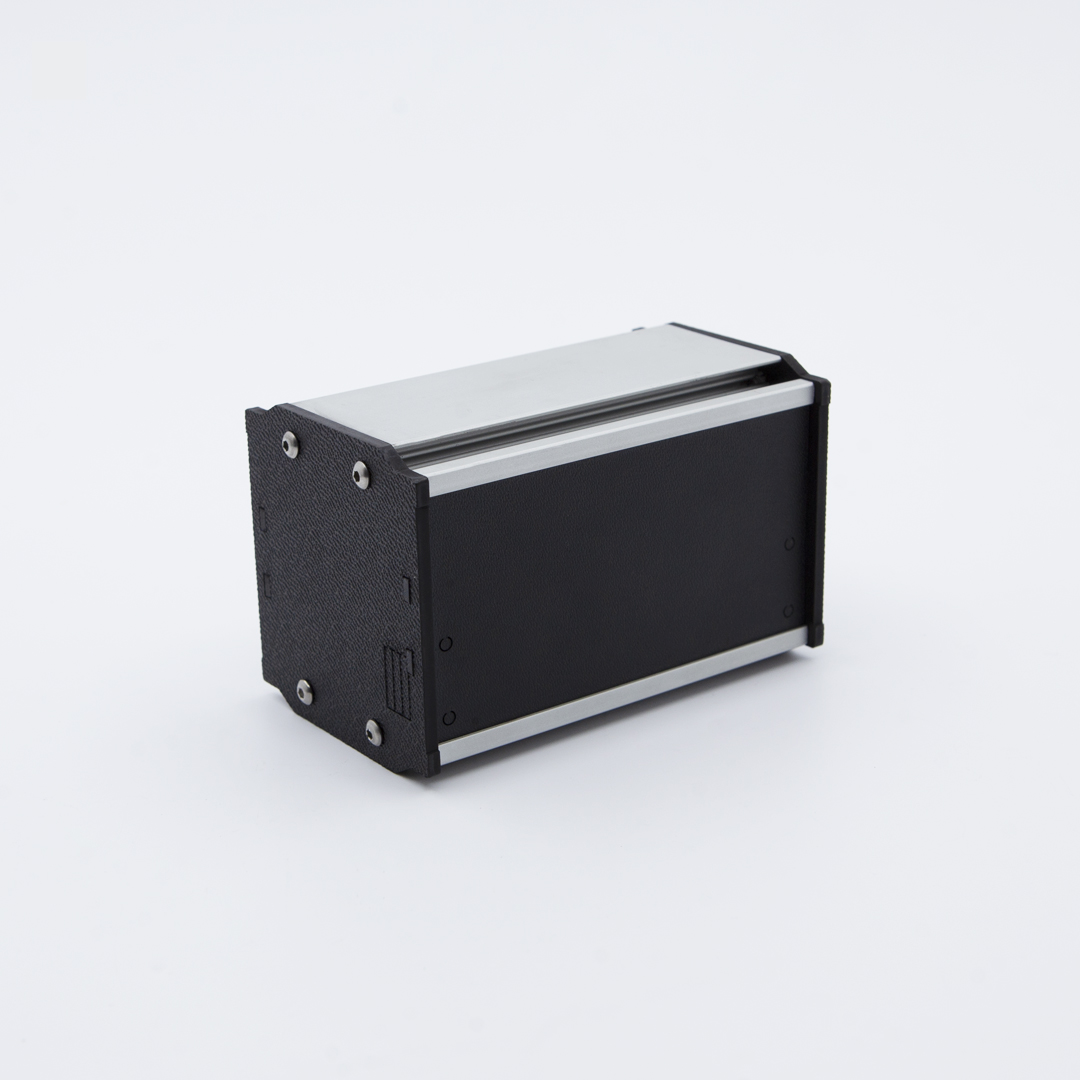

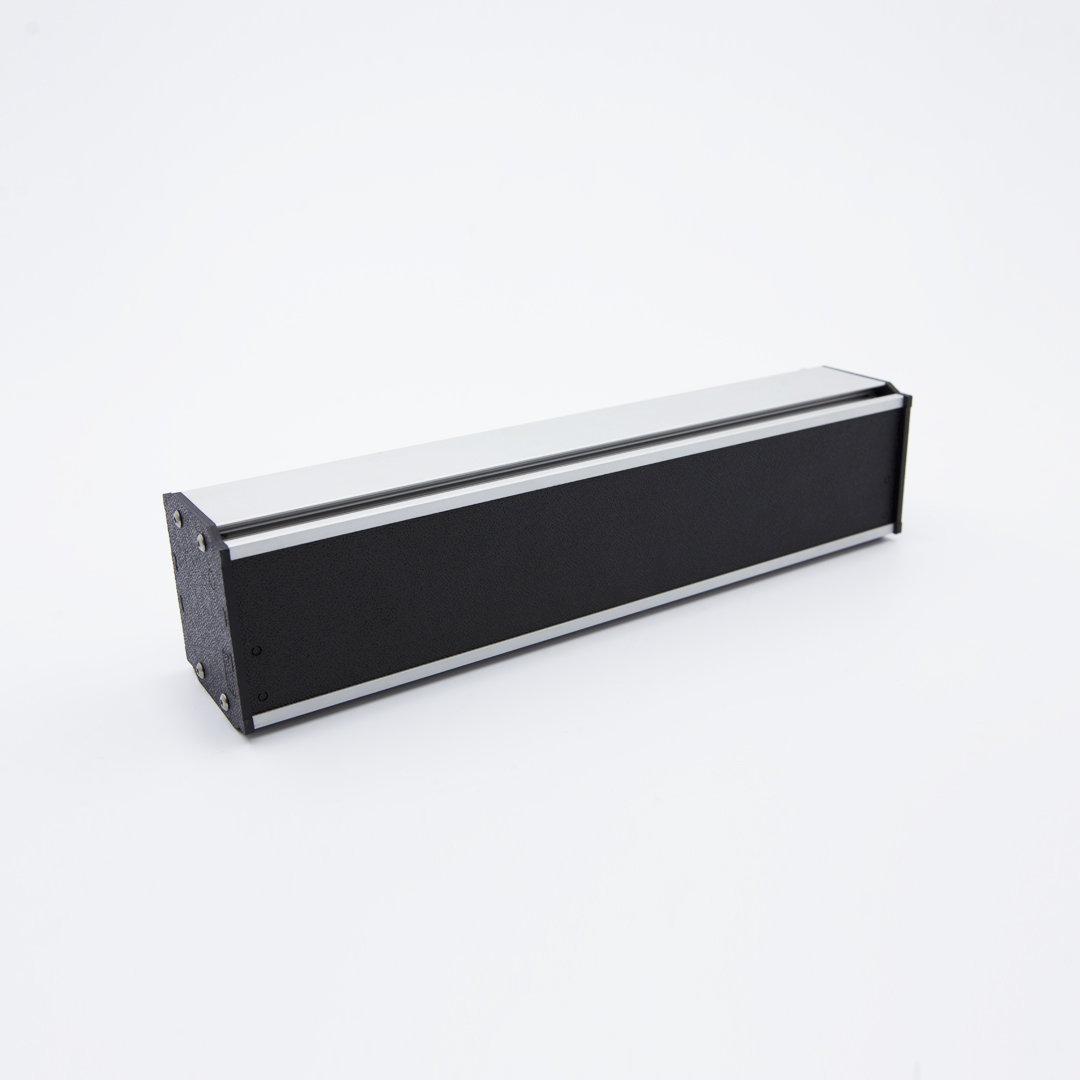

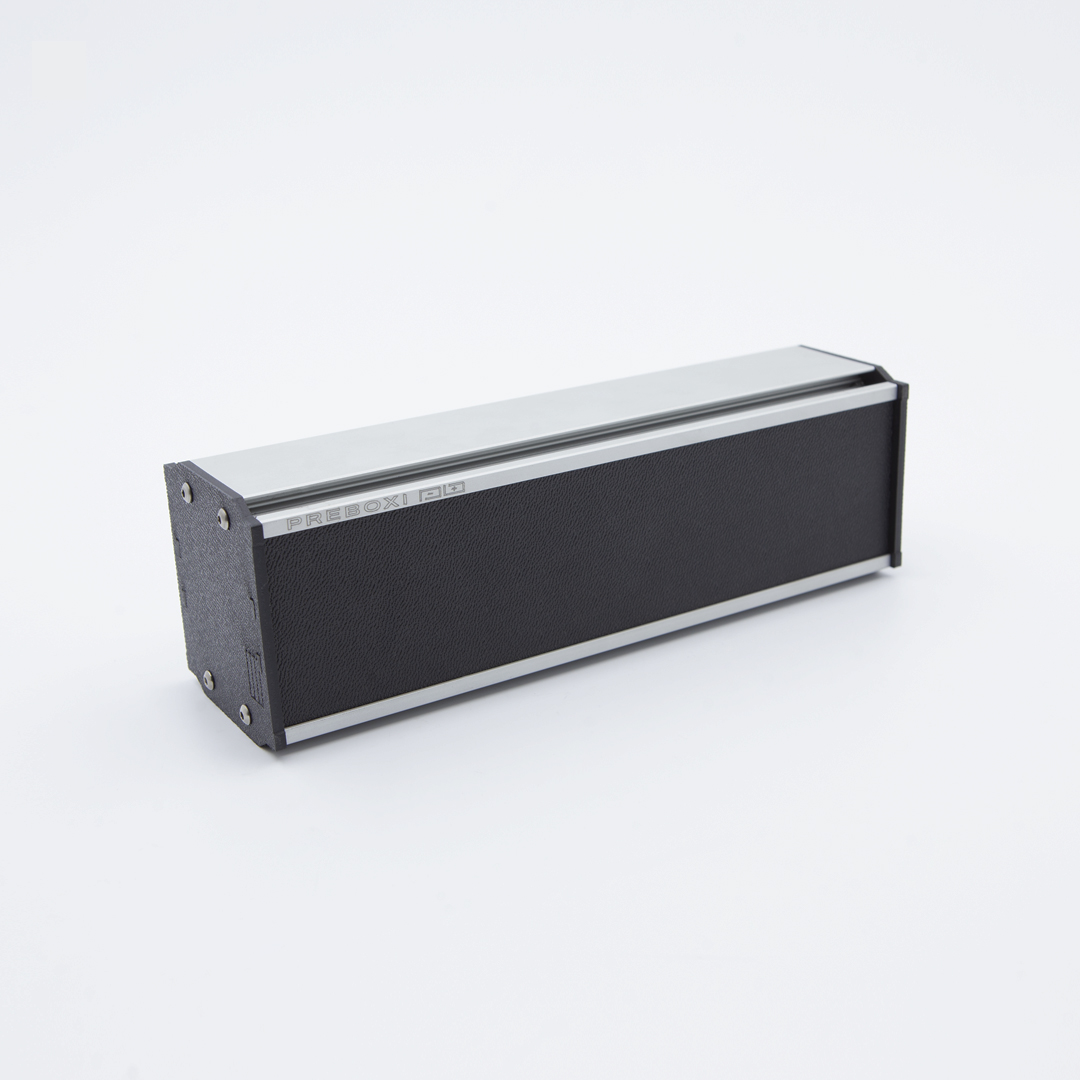

Üres doboz Megmunkálatlan kivitelben
Külső méret: *33-435 mm-ig.
Fix külső keresztmetszet:
68 x 64 x *mm
90 x 64 x *mm
140 x 64 x *mm
Belső méret: *27-429 mm-ig
Fix belső keresztmetszet:
49 x 53 *mm
70 x 53 *mm
120 x 53 *mm
Vásárlás >>>
Amiben nincs a vezérlőnek kialakított hely, a perifériás egységek, tűs csatlakozóval csatlakoztathatók a vezérlőt tartalmazó egységekhez

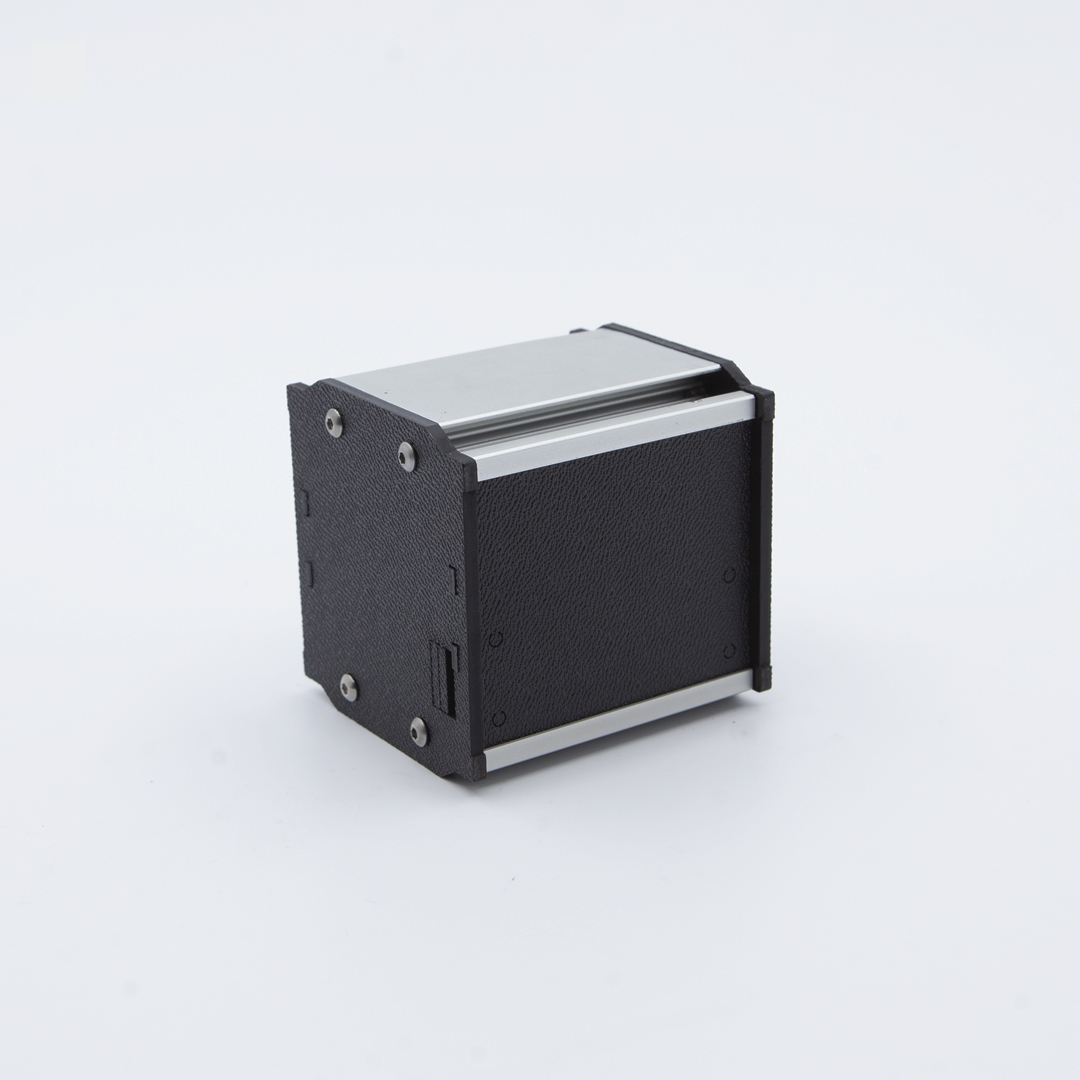

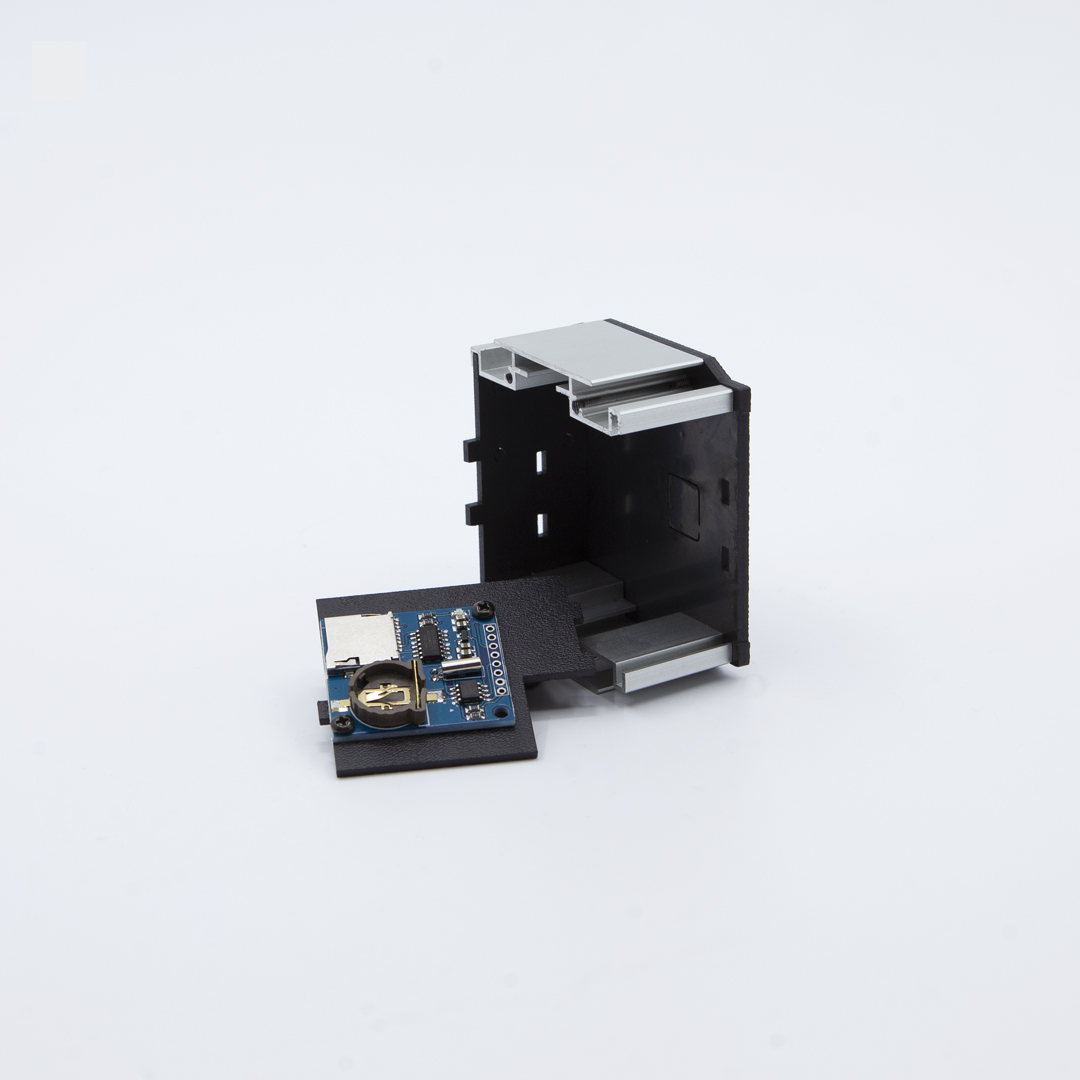

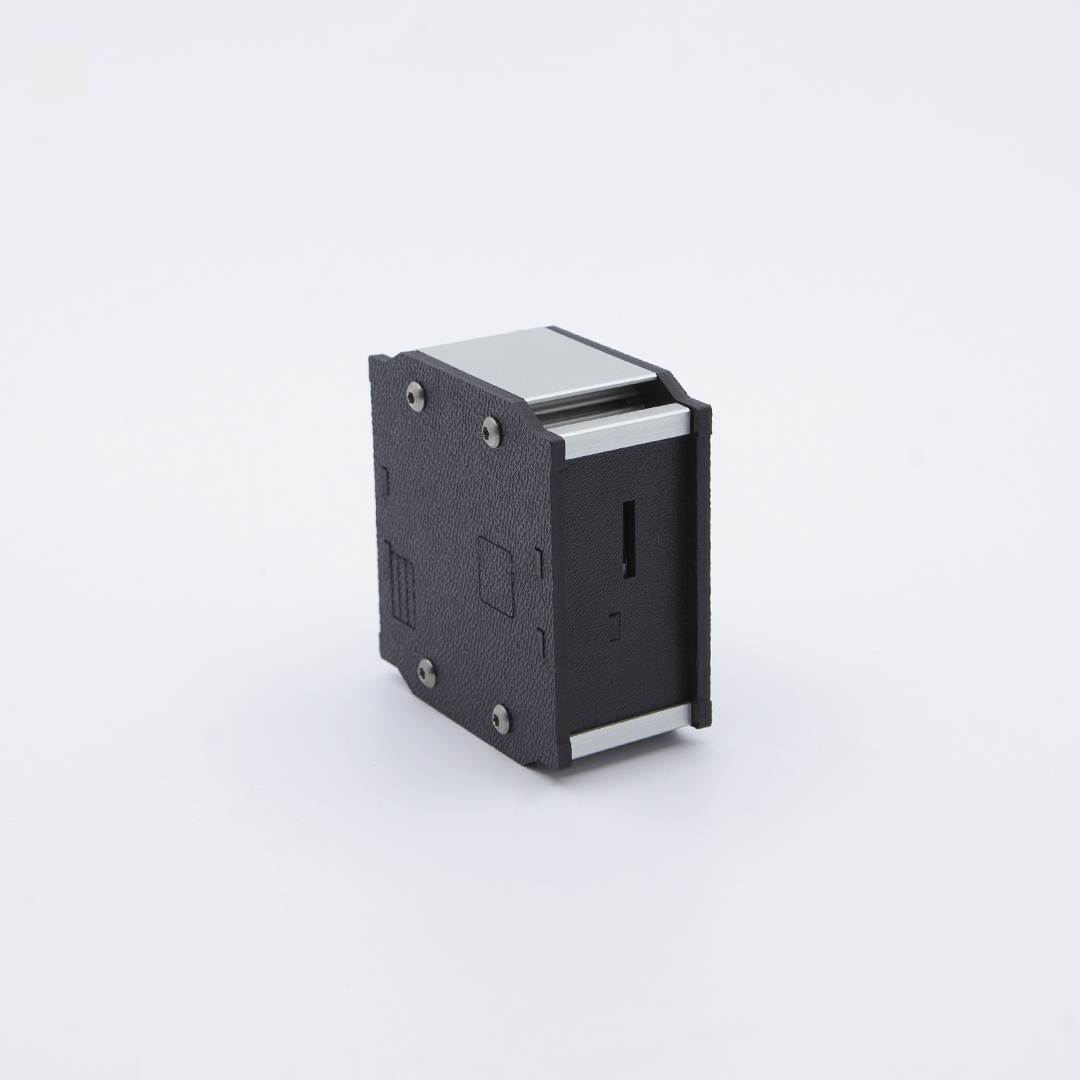

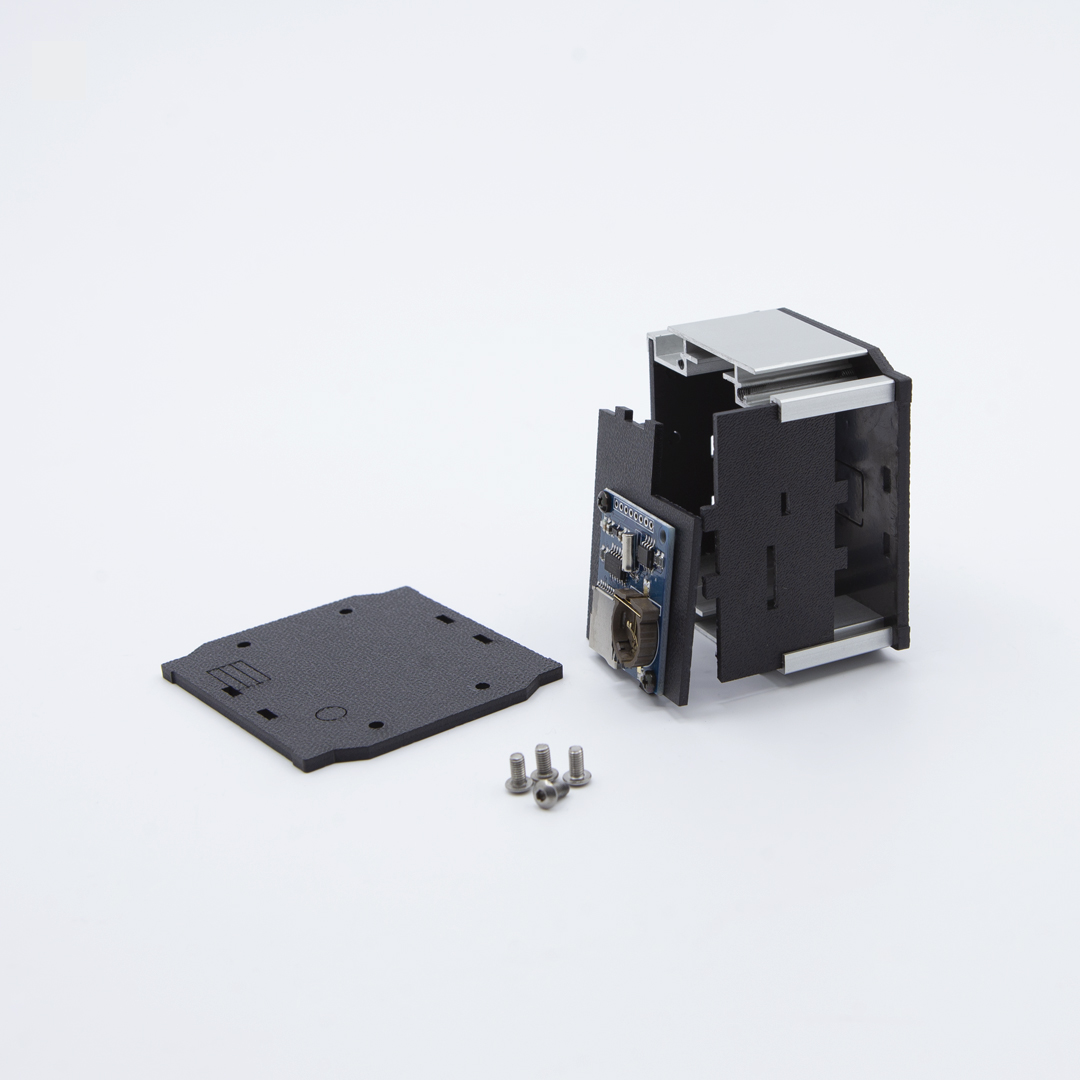

AX SD+RTC
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
SD kártya Logger modul (SD+RTC)
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 33 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 27 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

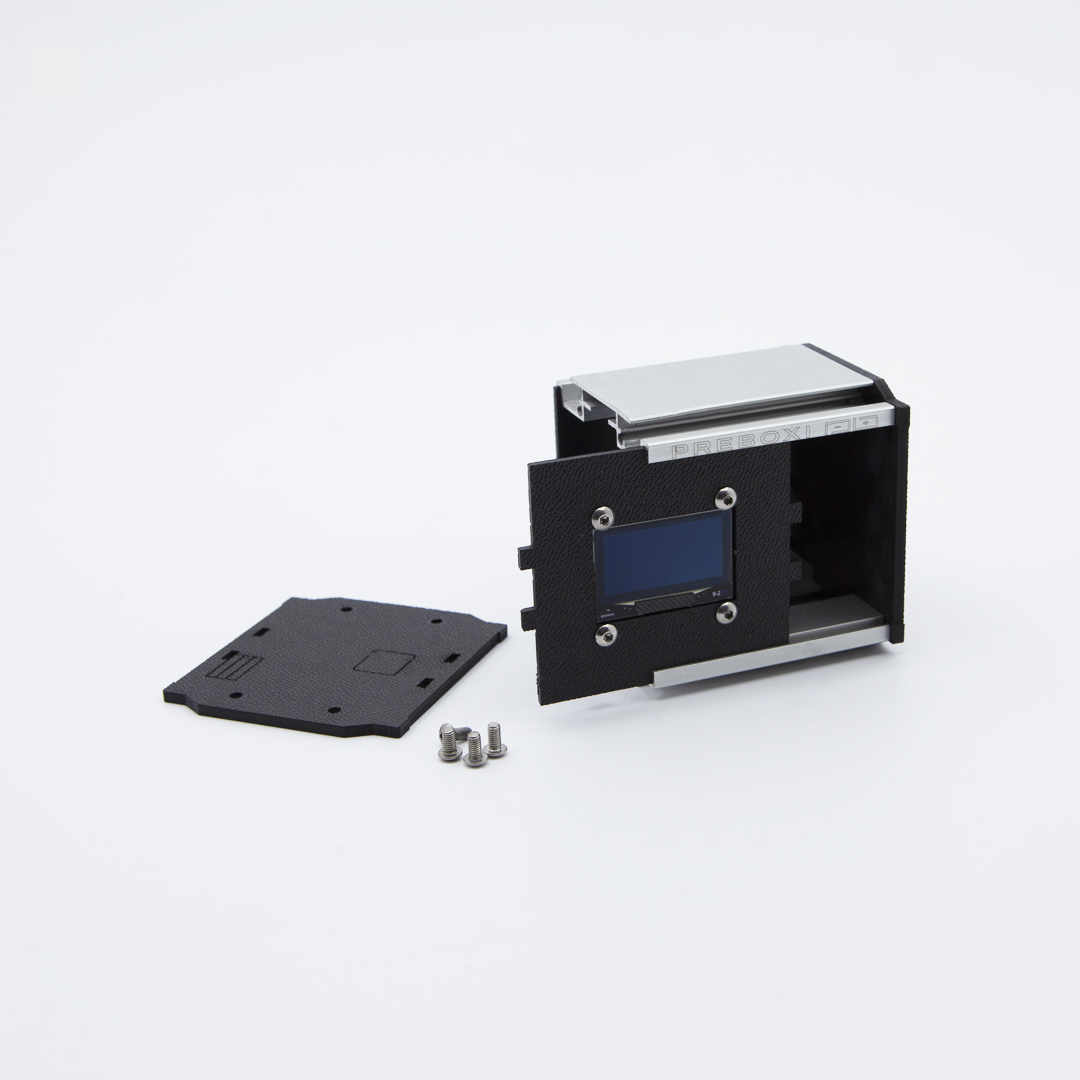

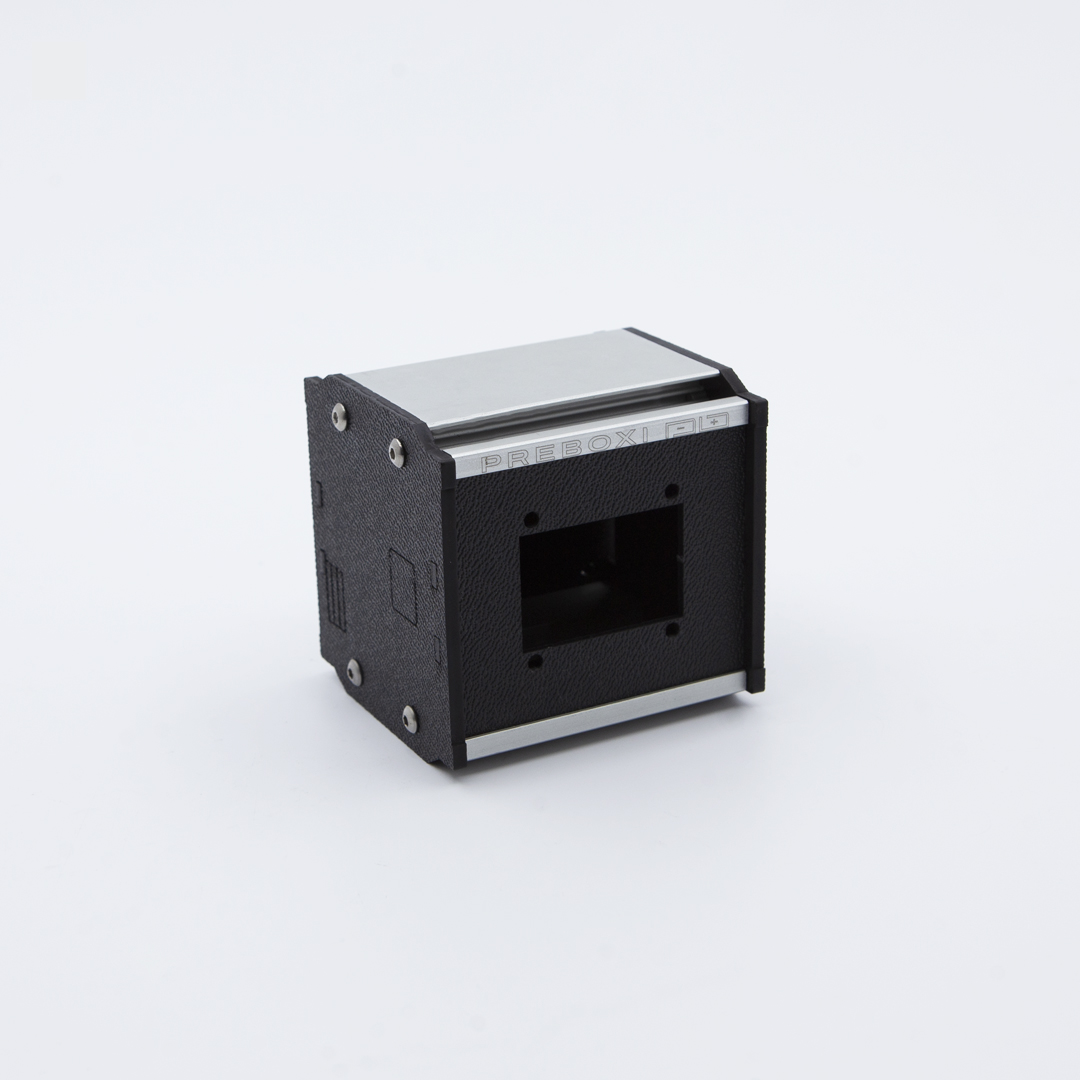

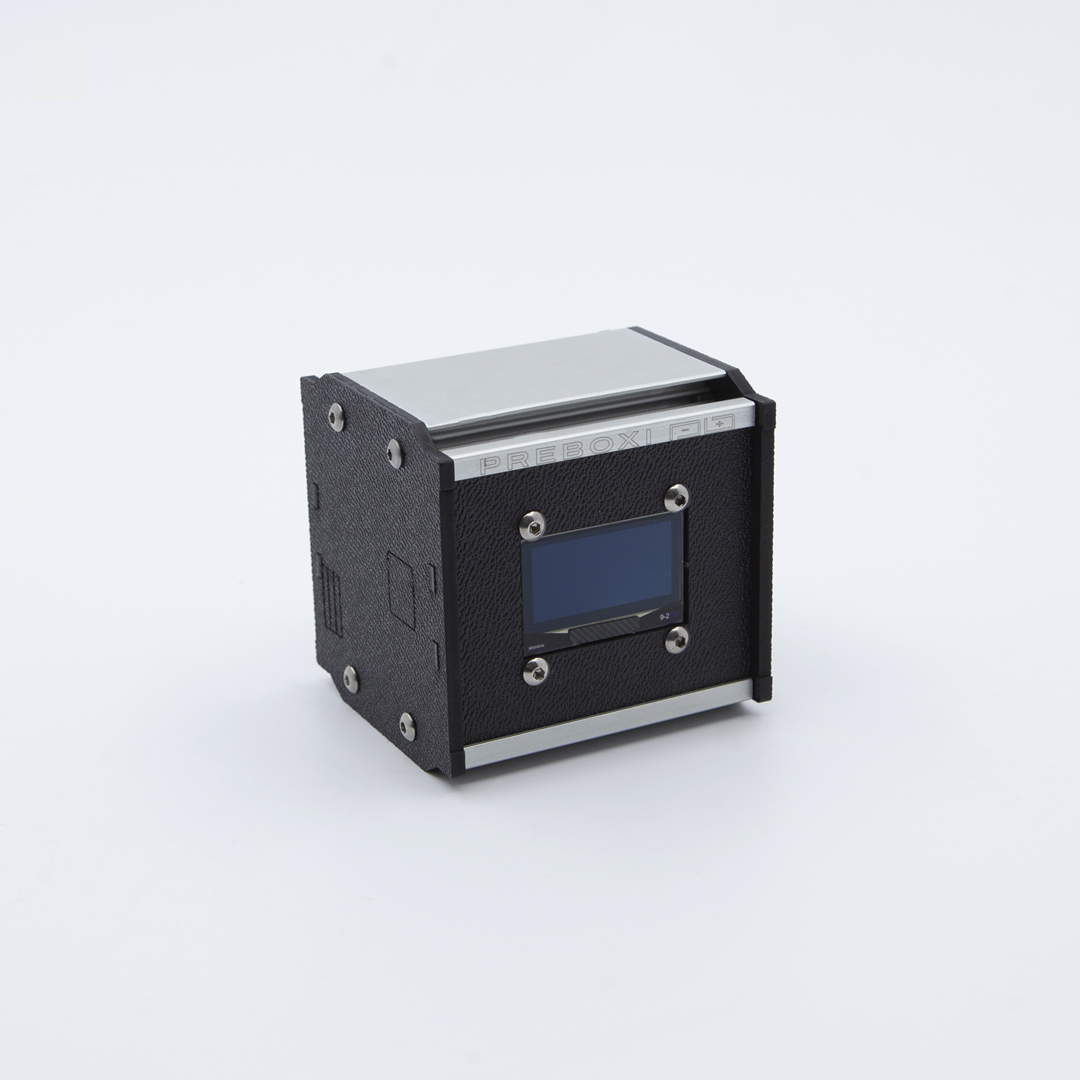

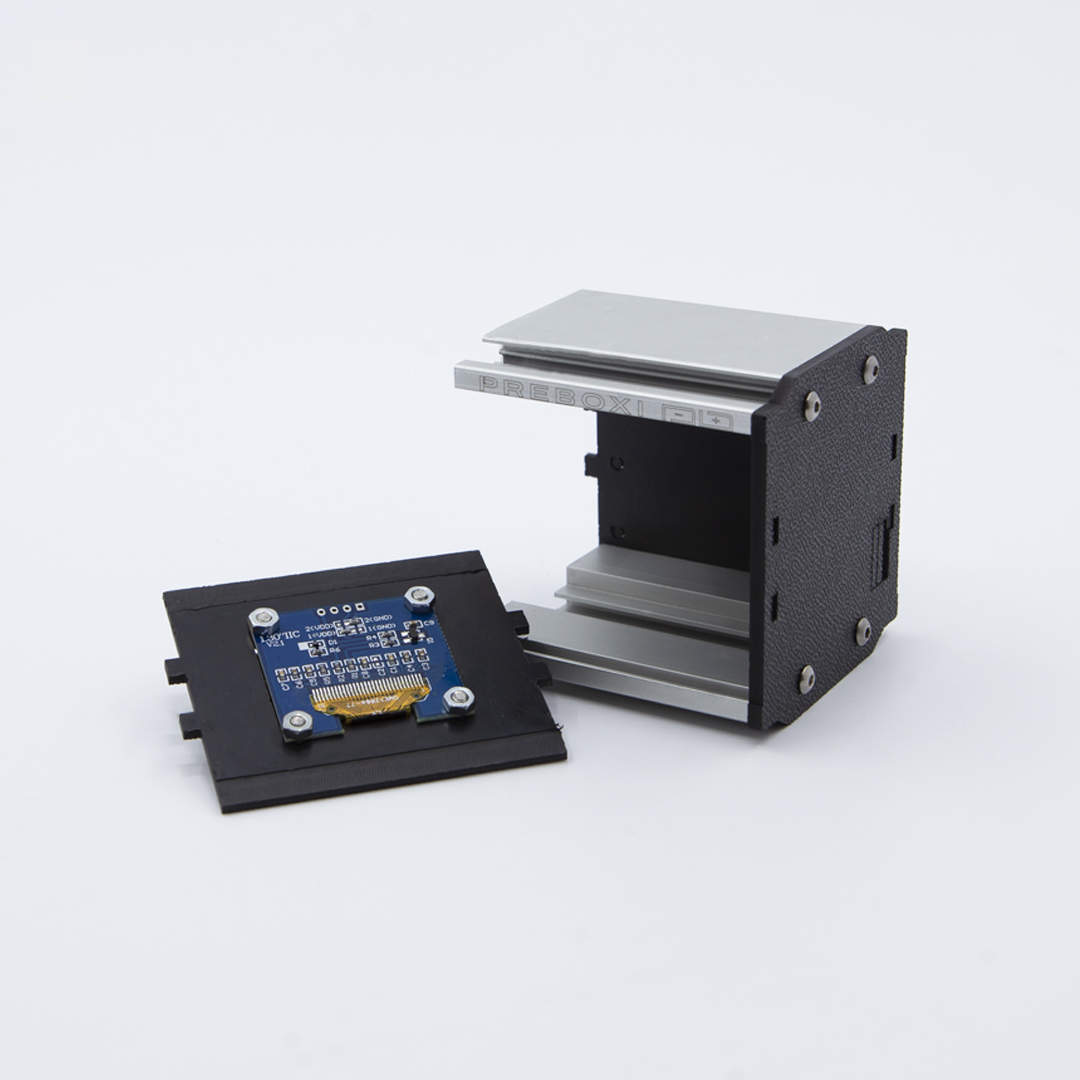

AX OLED 1,3"
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
1.3″ OLED kijelző (128*64, IIC, SH1106)
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 70 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 64 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

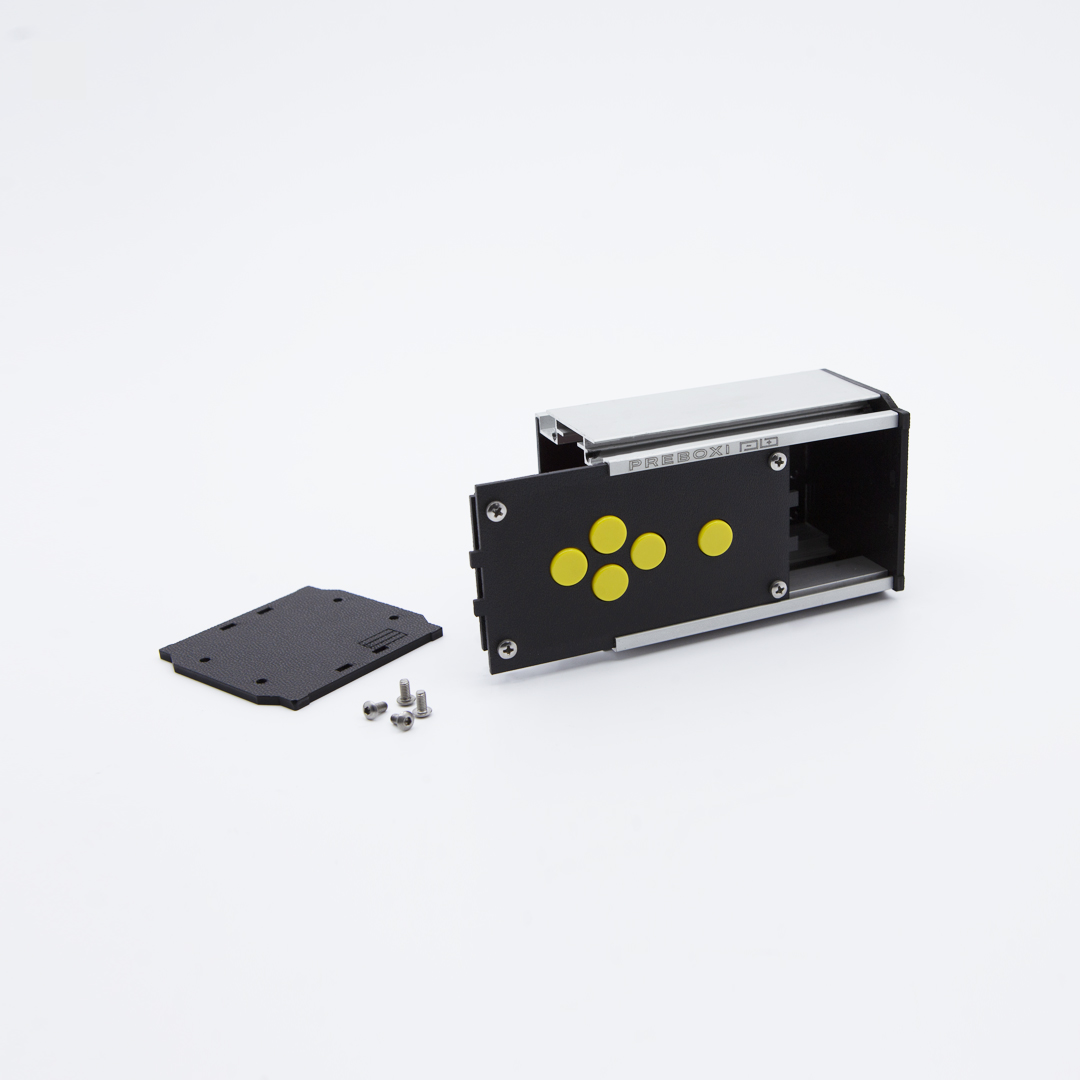

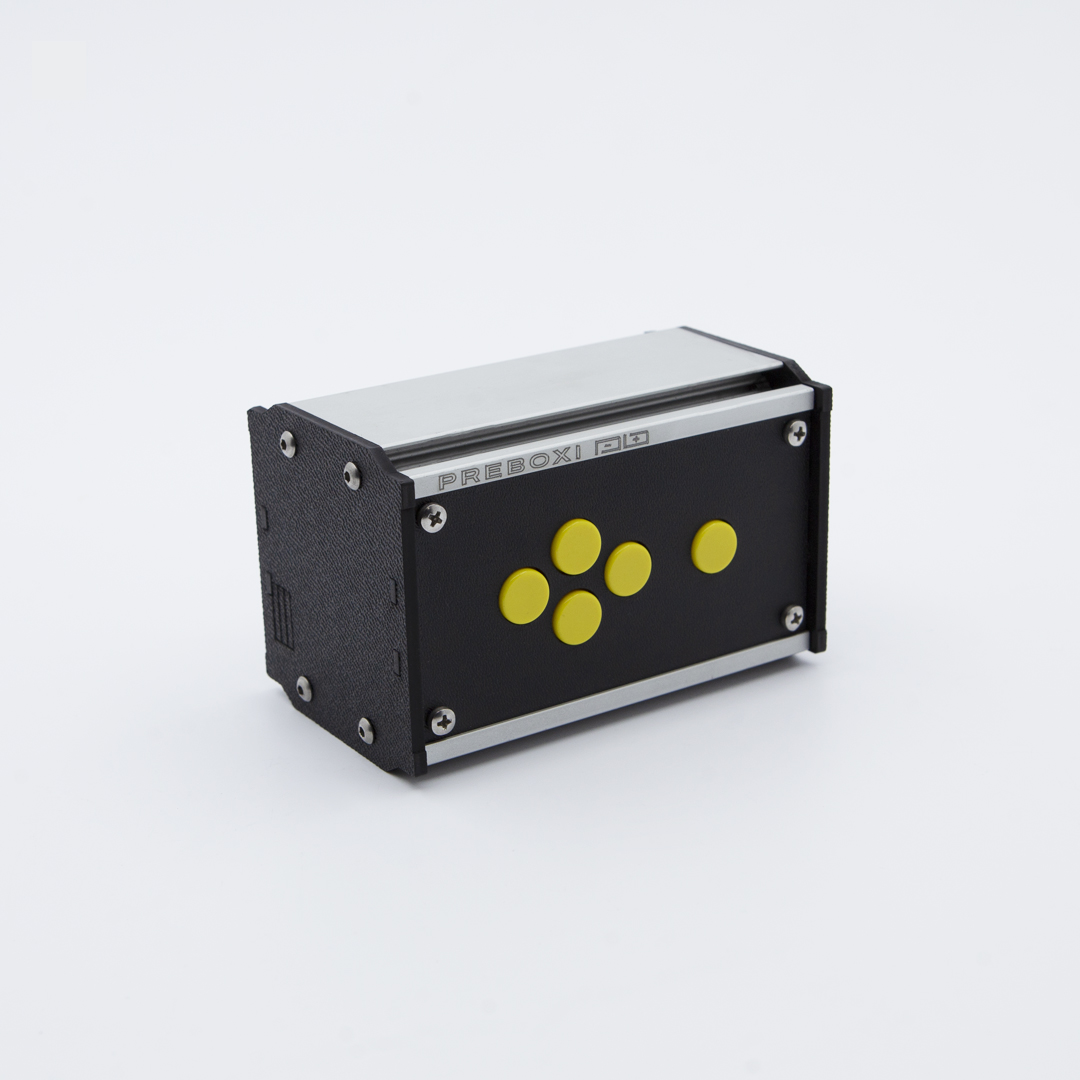

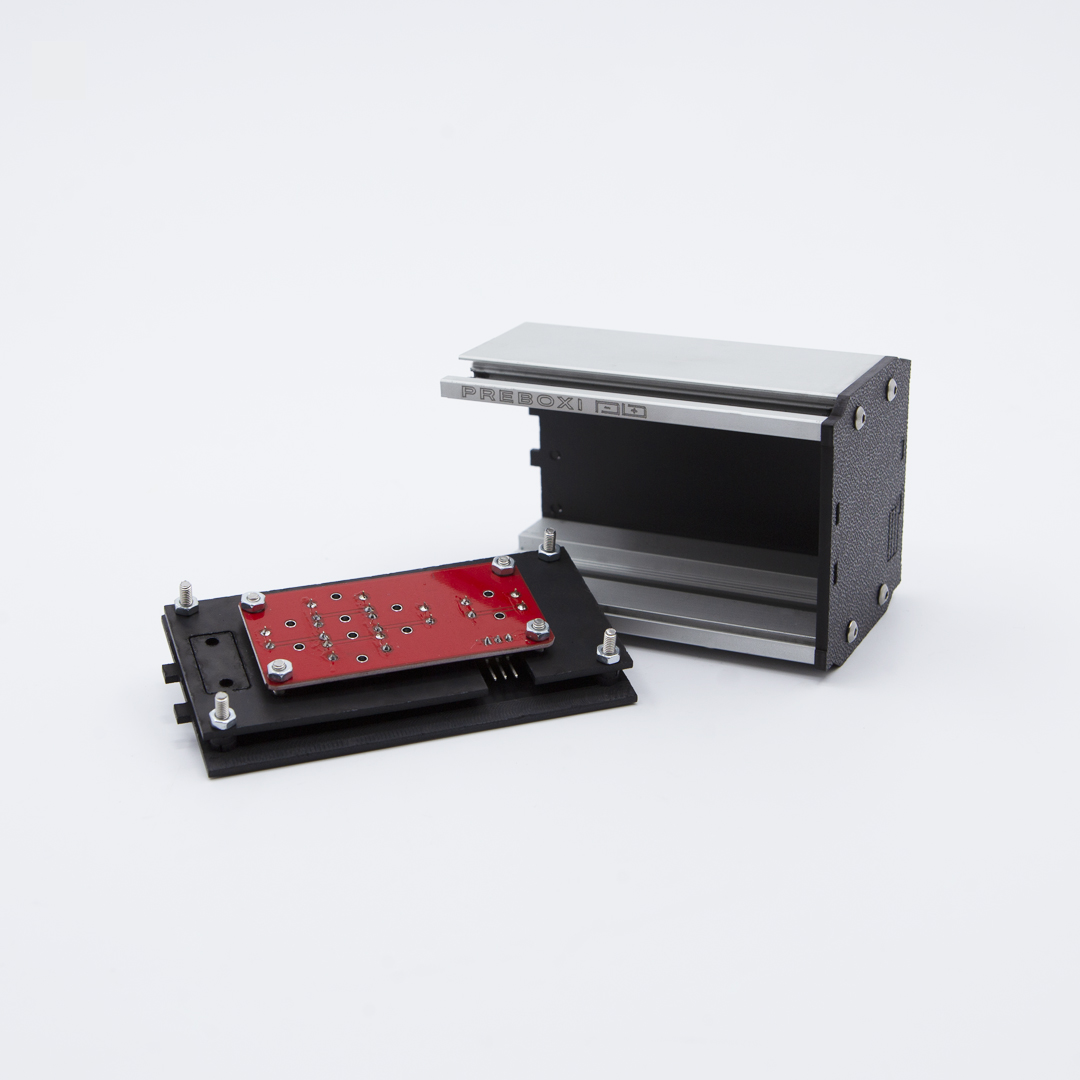

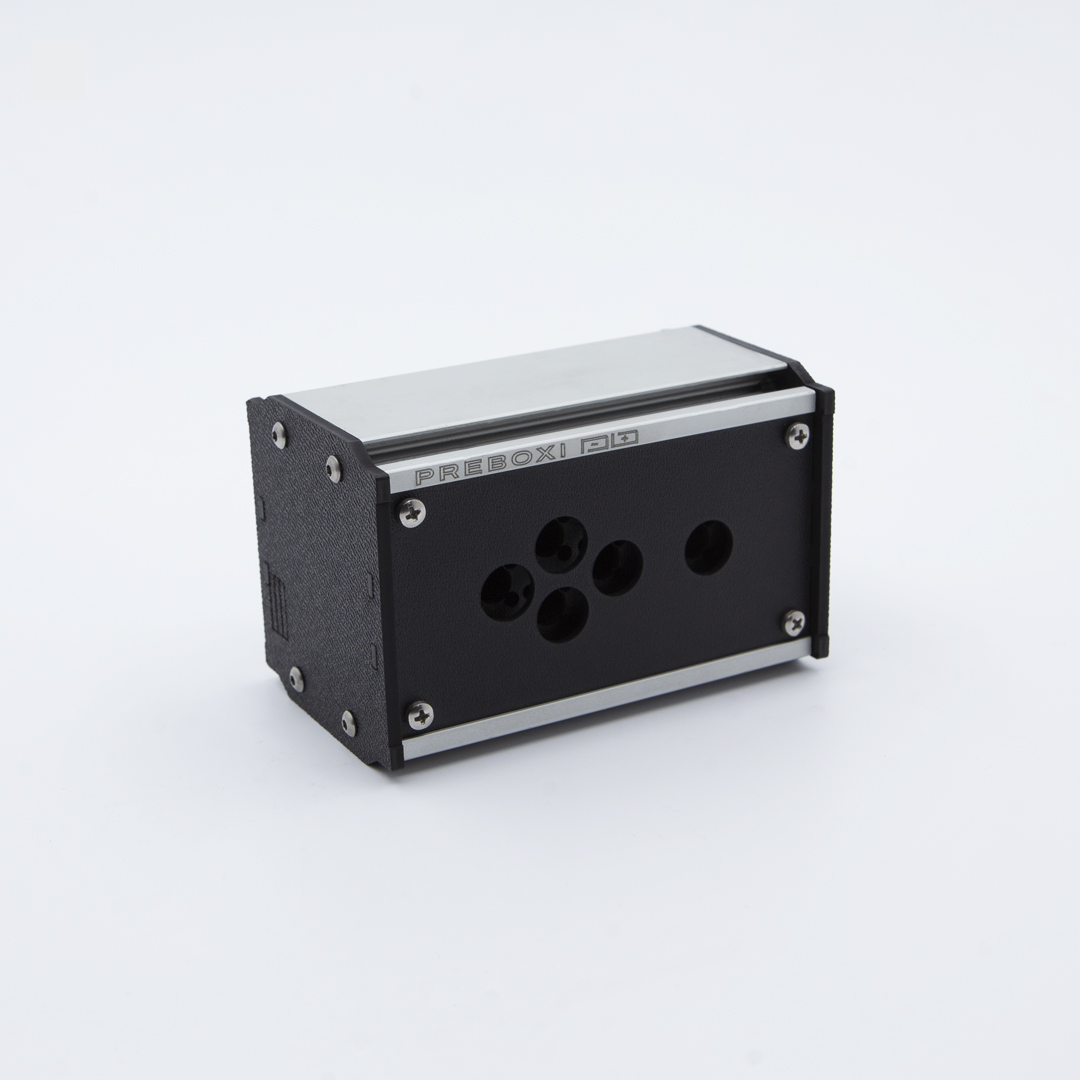

AX AD-KEY
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
AD-Key billentyűzet (ADKey) Ellenálláslétrás.
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 107 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 101 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

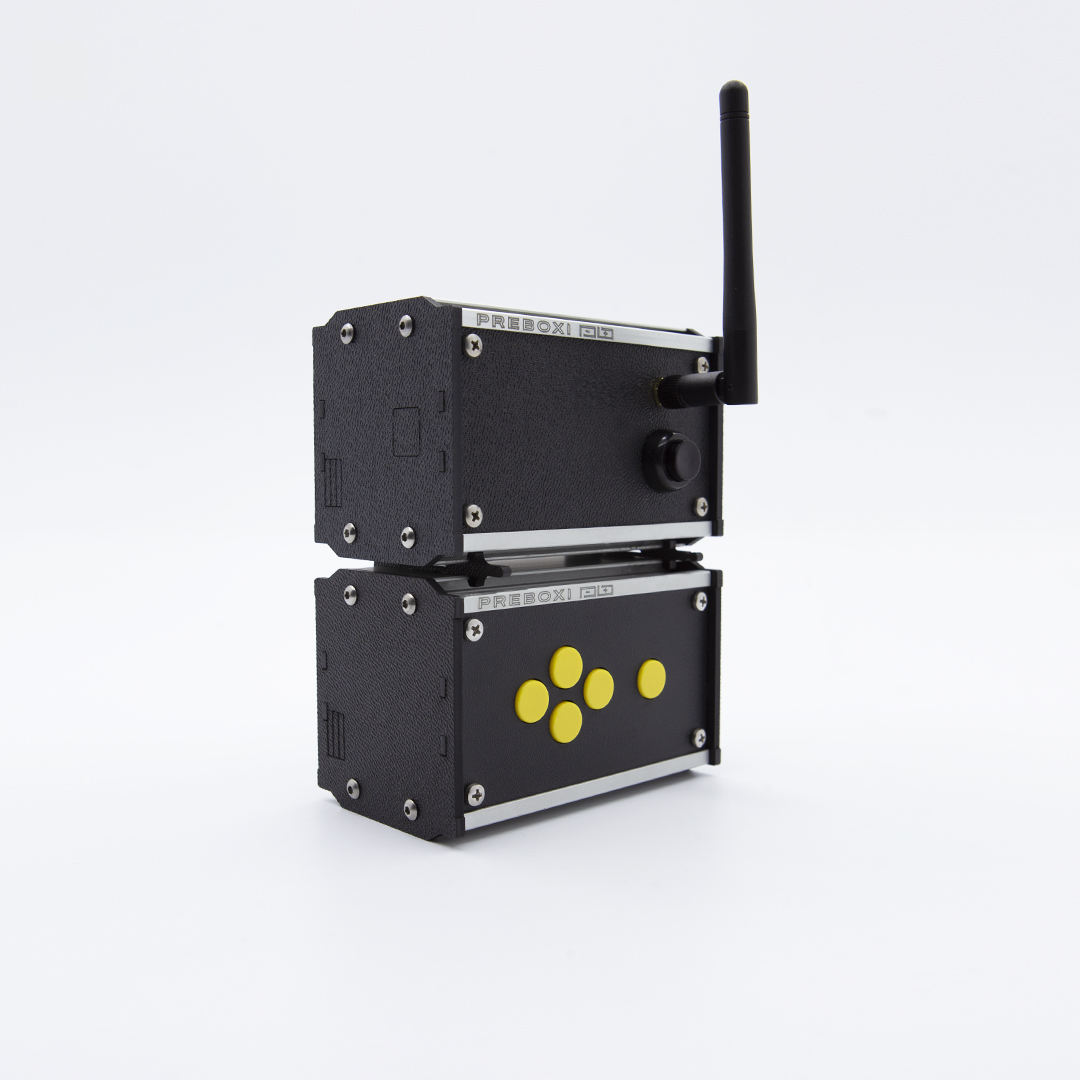

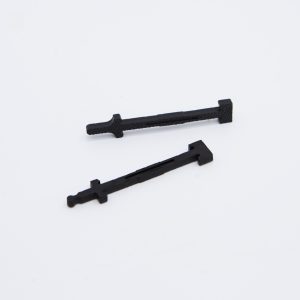

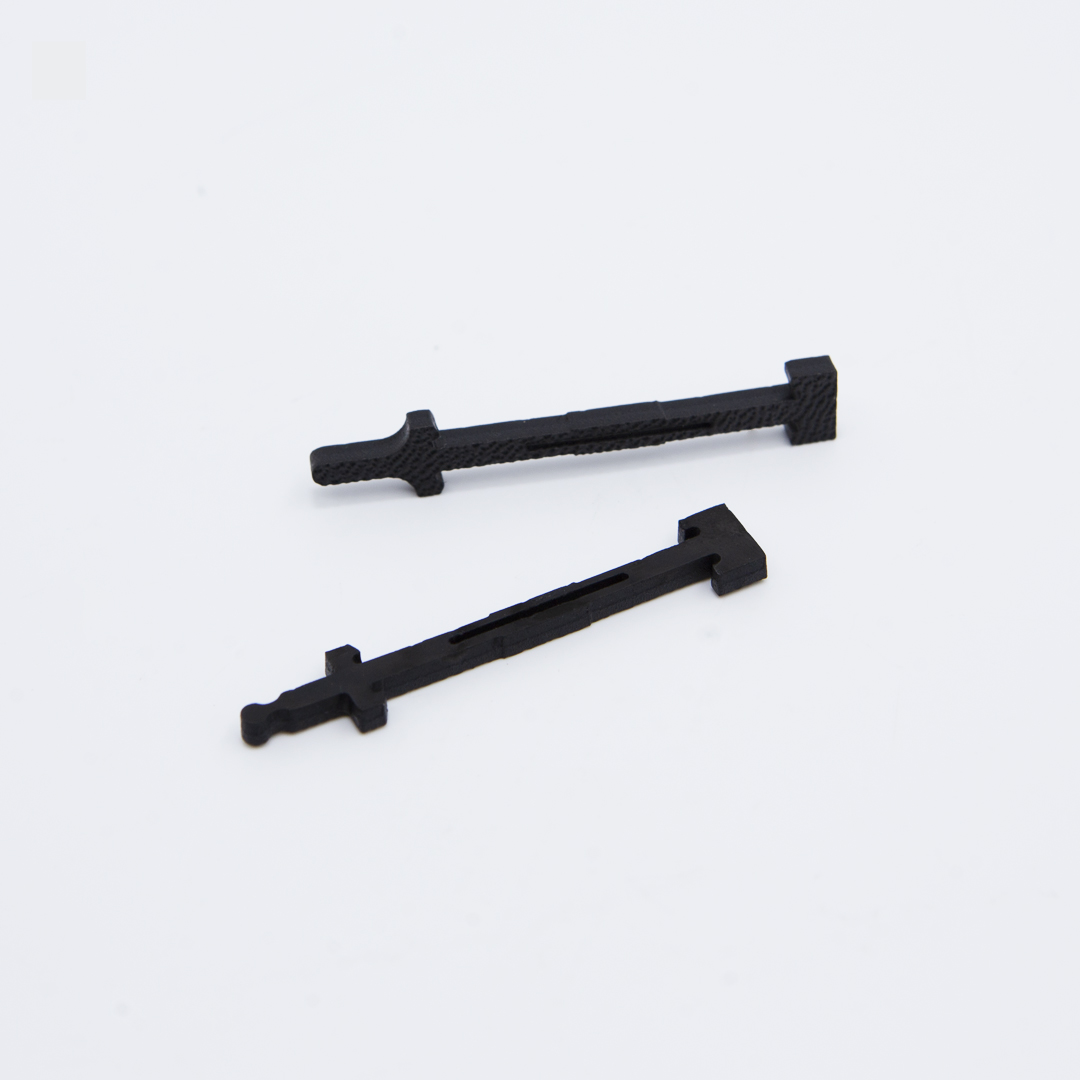

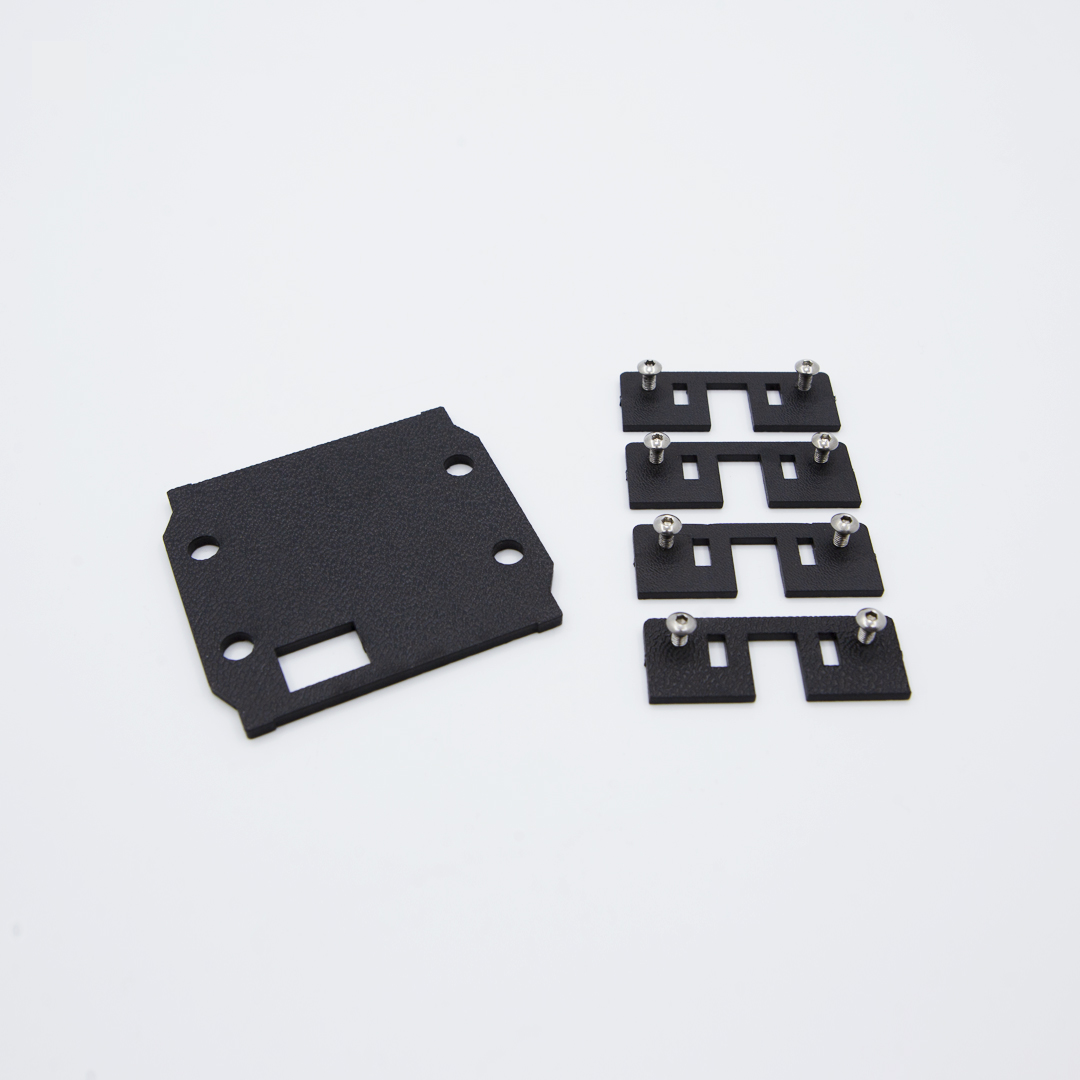

AX magassági összekötő elem
Segítségével több doboz összekapcsolható, így a növekedésnek nincs akadálya.
Pattintható kivitelű, a doboz alja a tetejéhez rögzíthető, csavarhúzó segítségével, megfeszítéssel oldható.
Vásárlás >>>

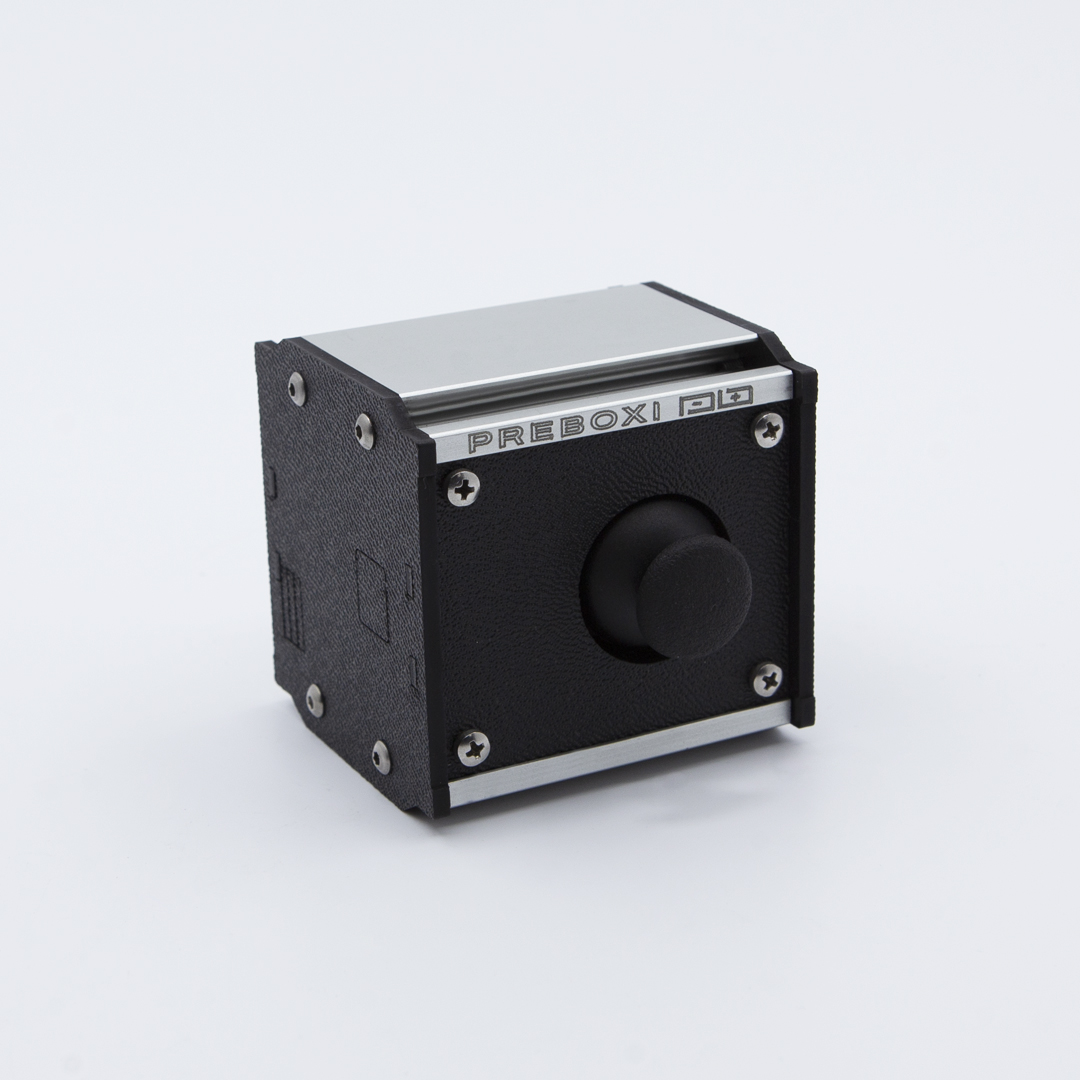

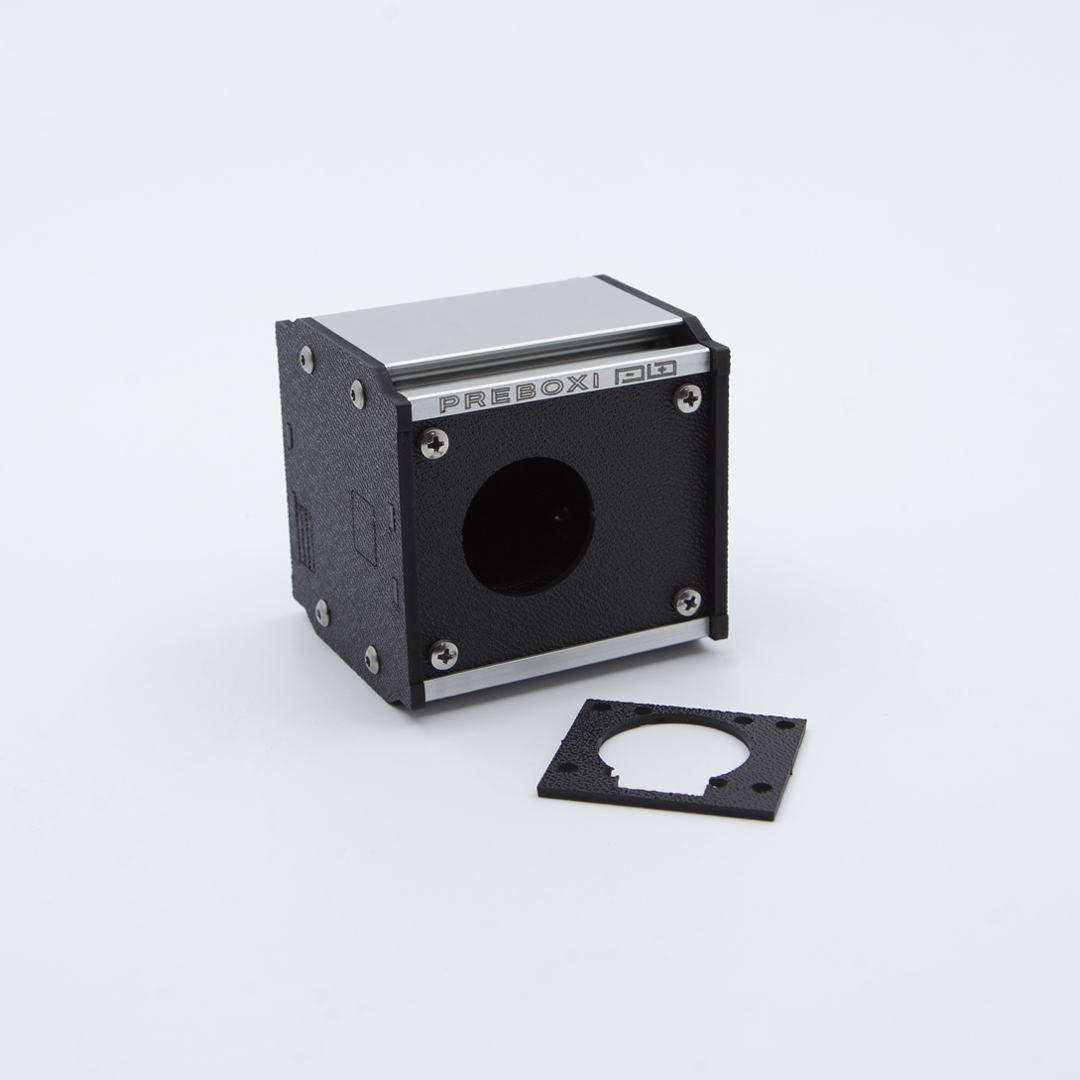

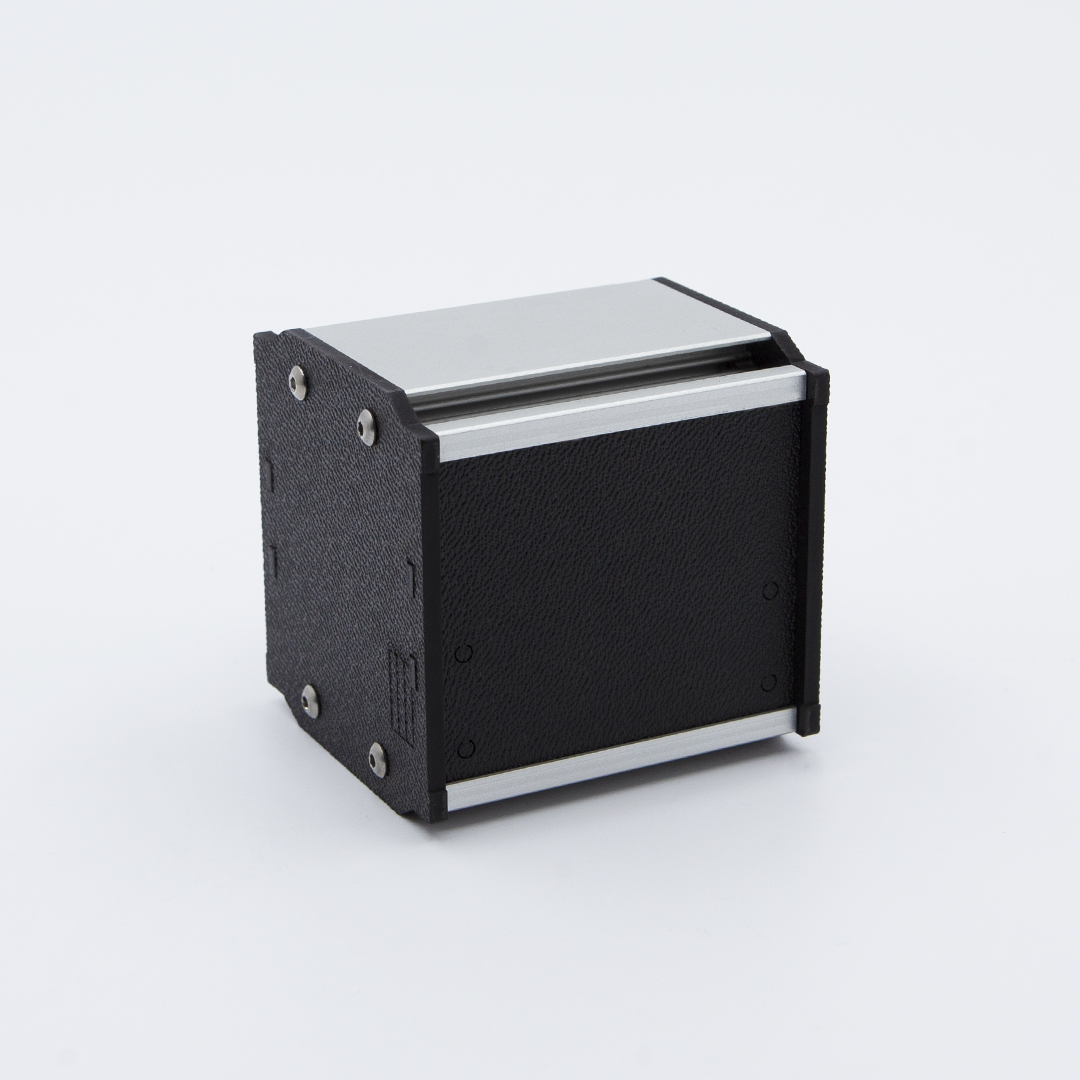

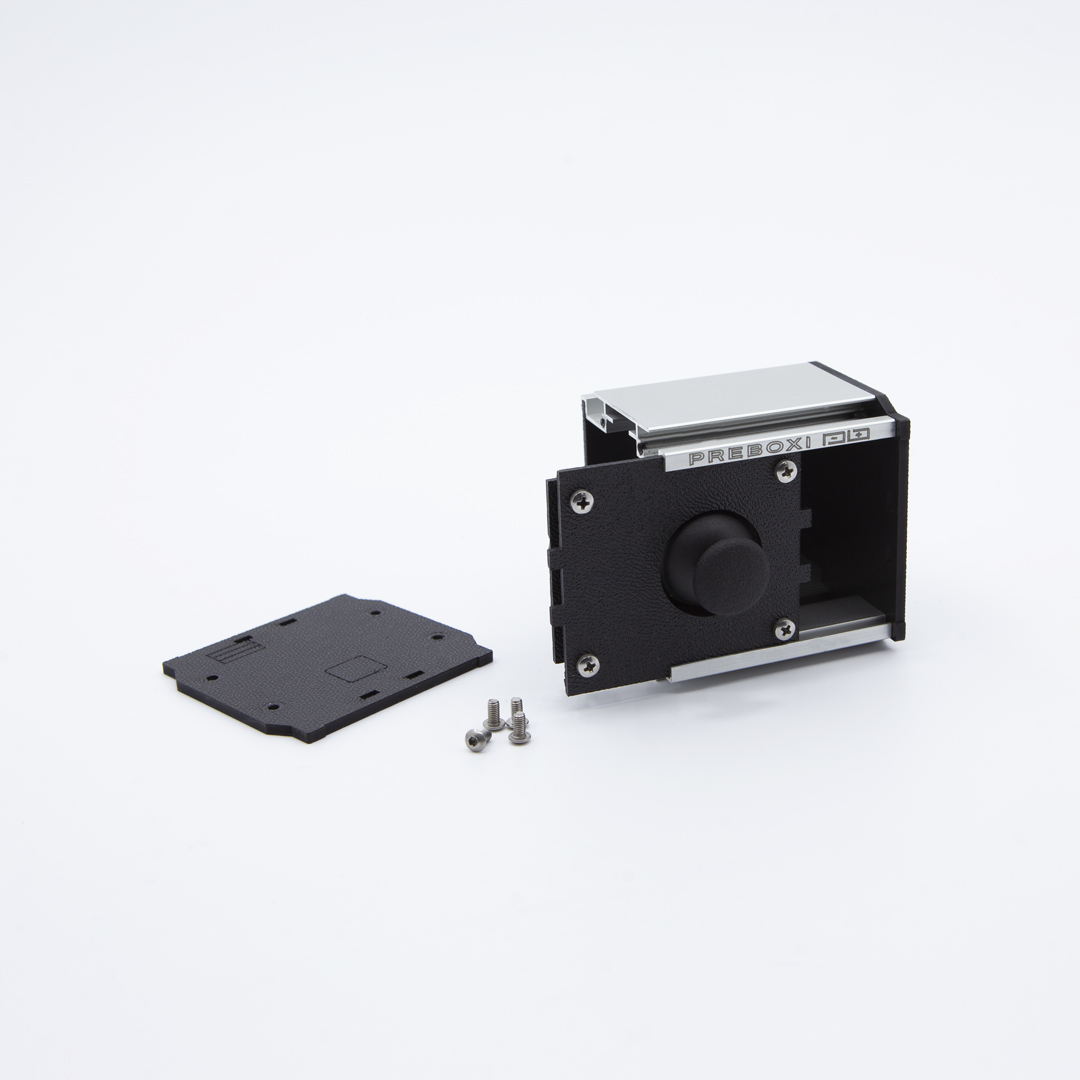

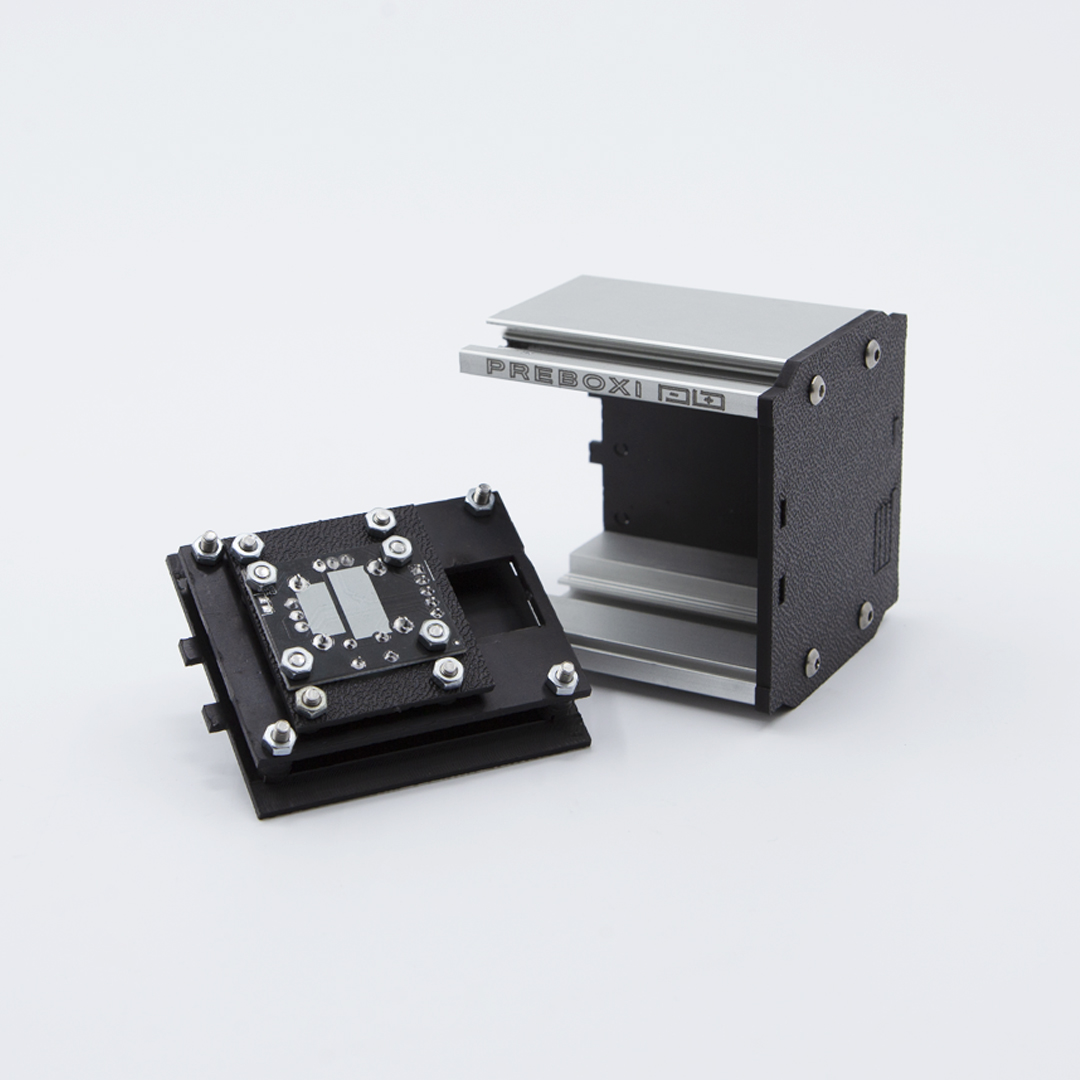

AX joystick modul
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Joystick Modul 2db KY-023 kéttengelyes XY + kapcsoló.
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 70 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 64 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

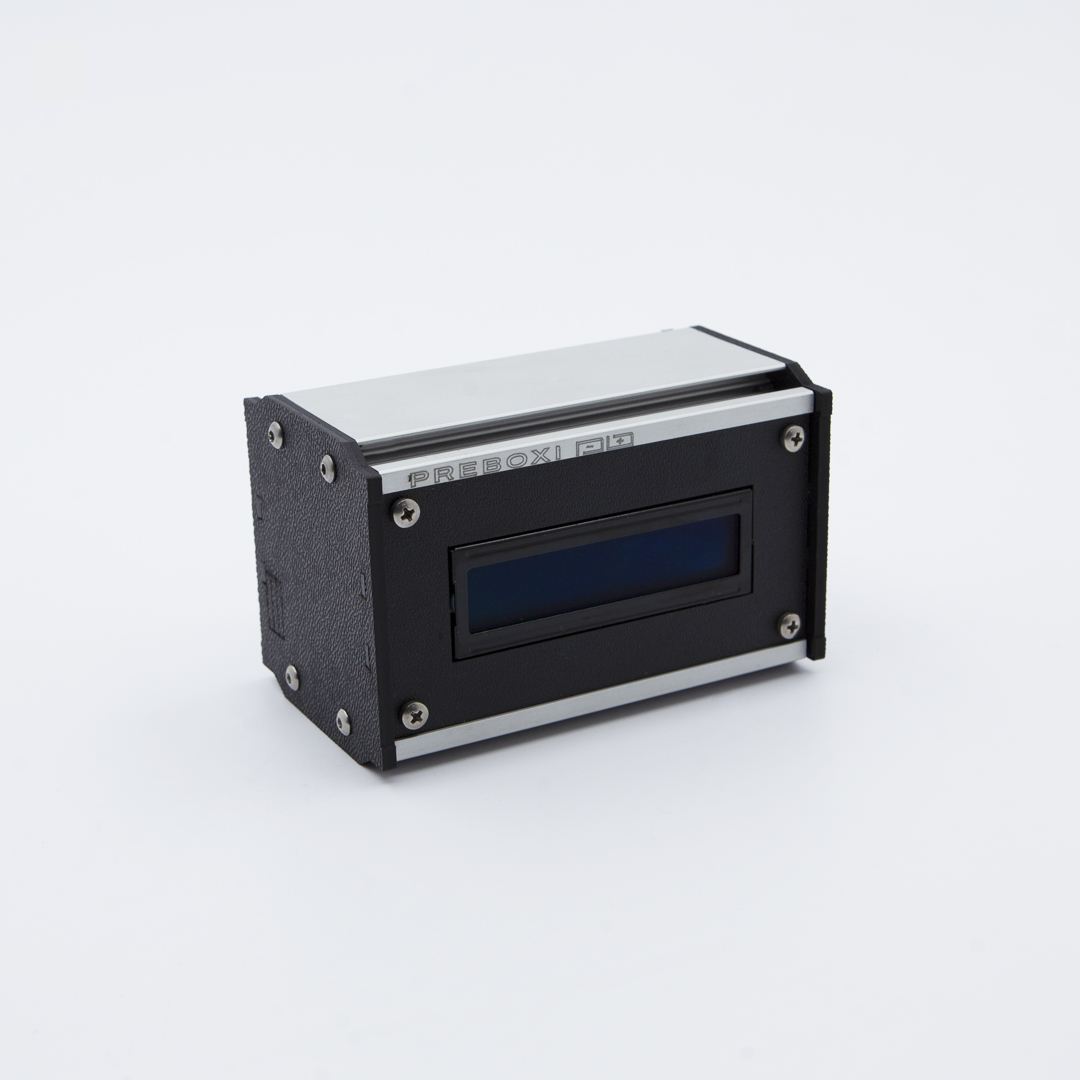

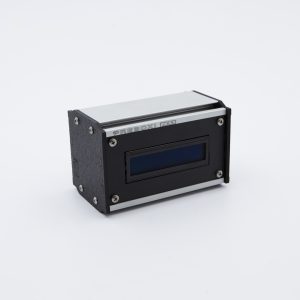

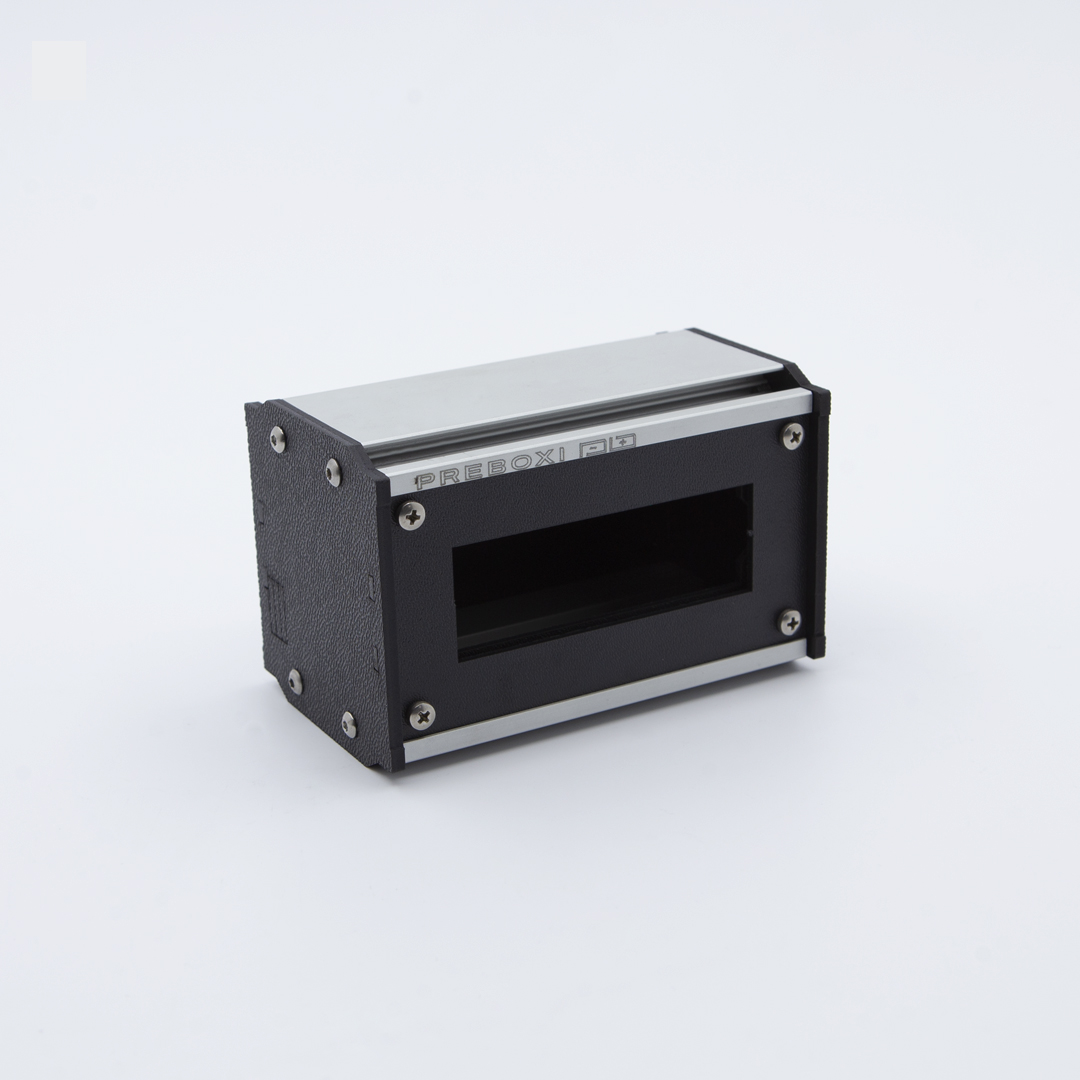

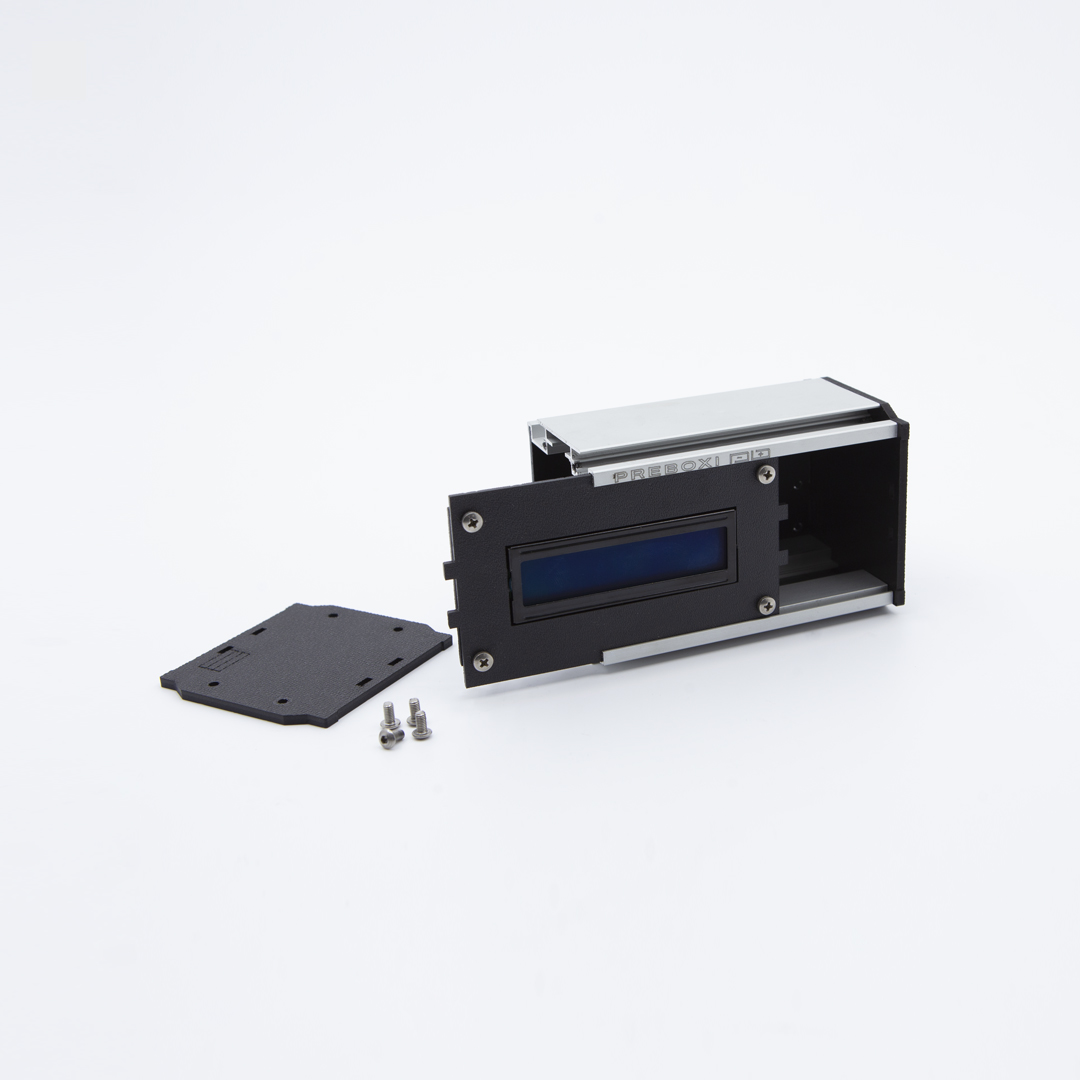

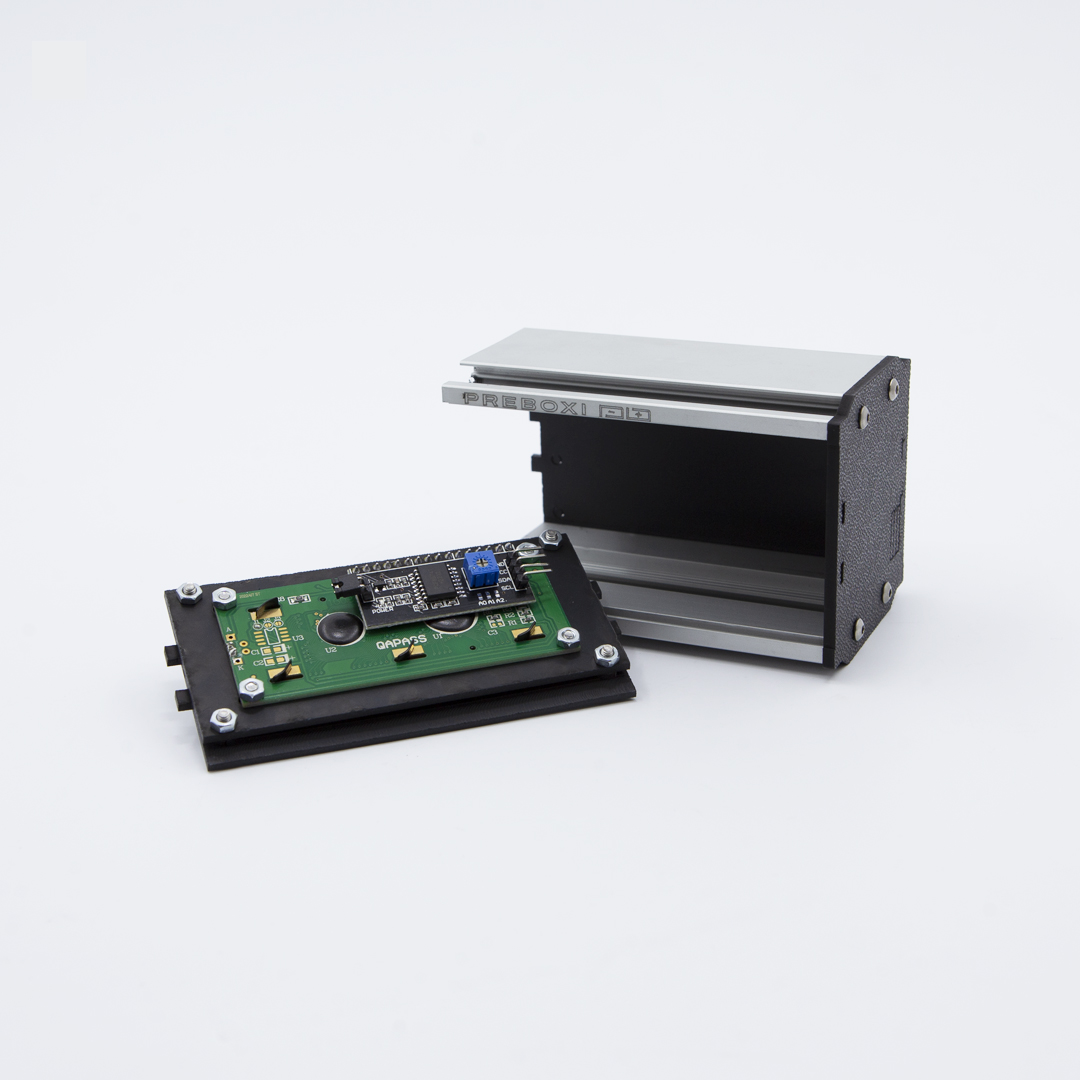

AX LCD 2x16 I2C
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
LCD (2×16, 1602) + I2CLCD bővítő (egybeszerelt).
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 107 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 101 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

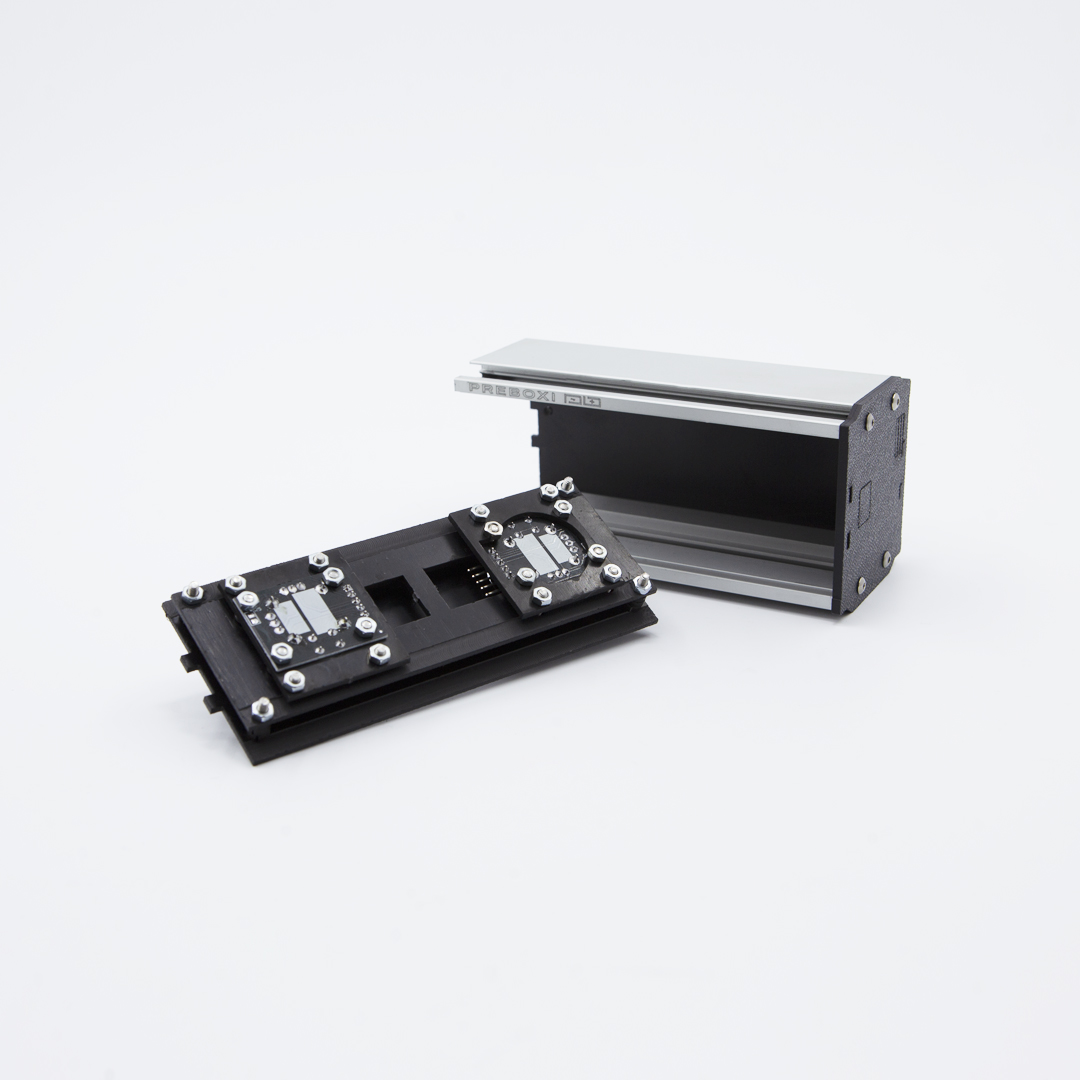

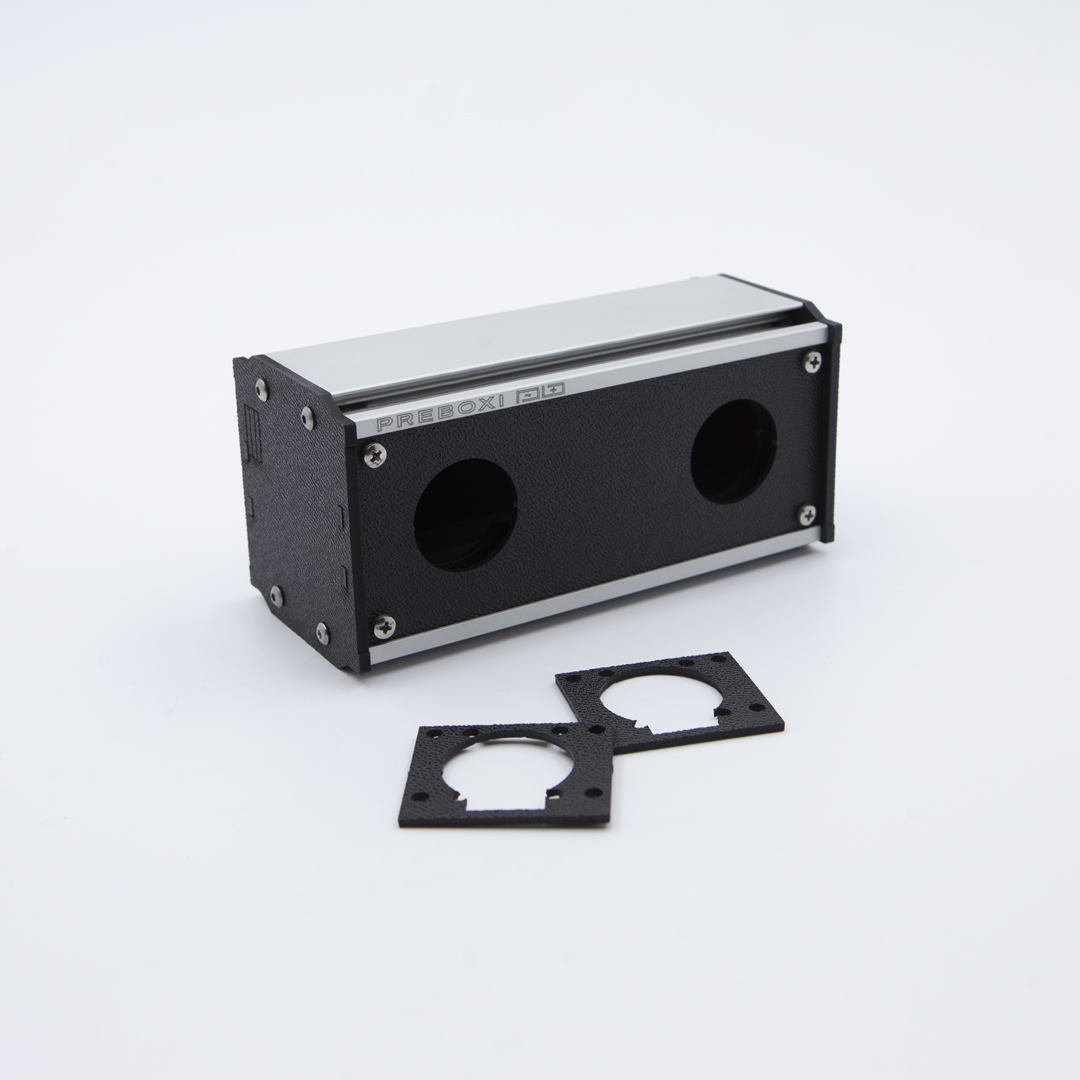

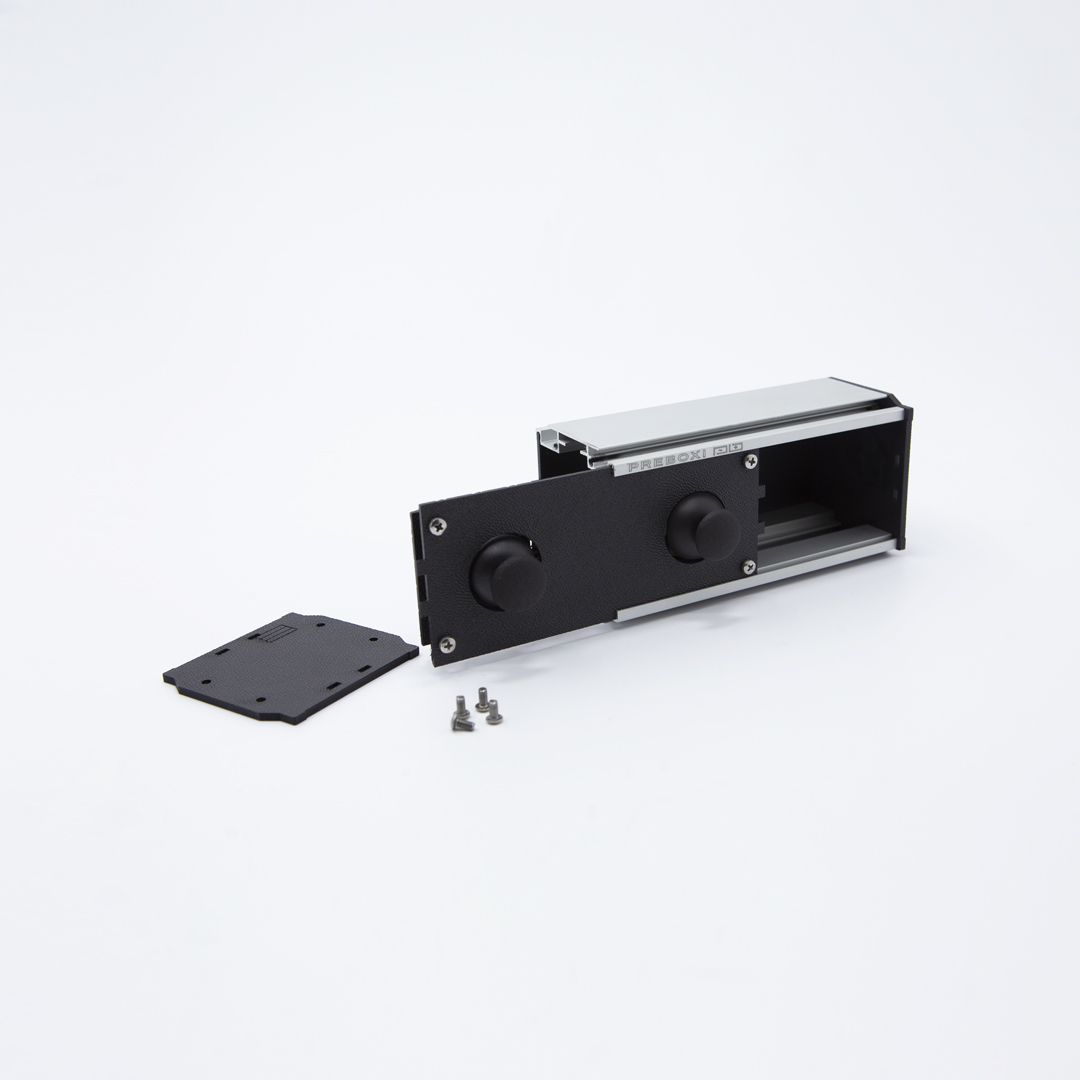

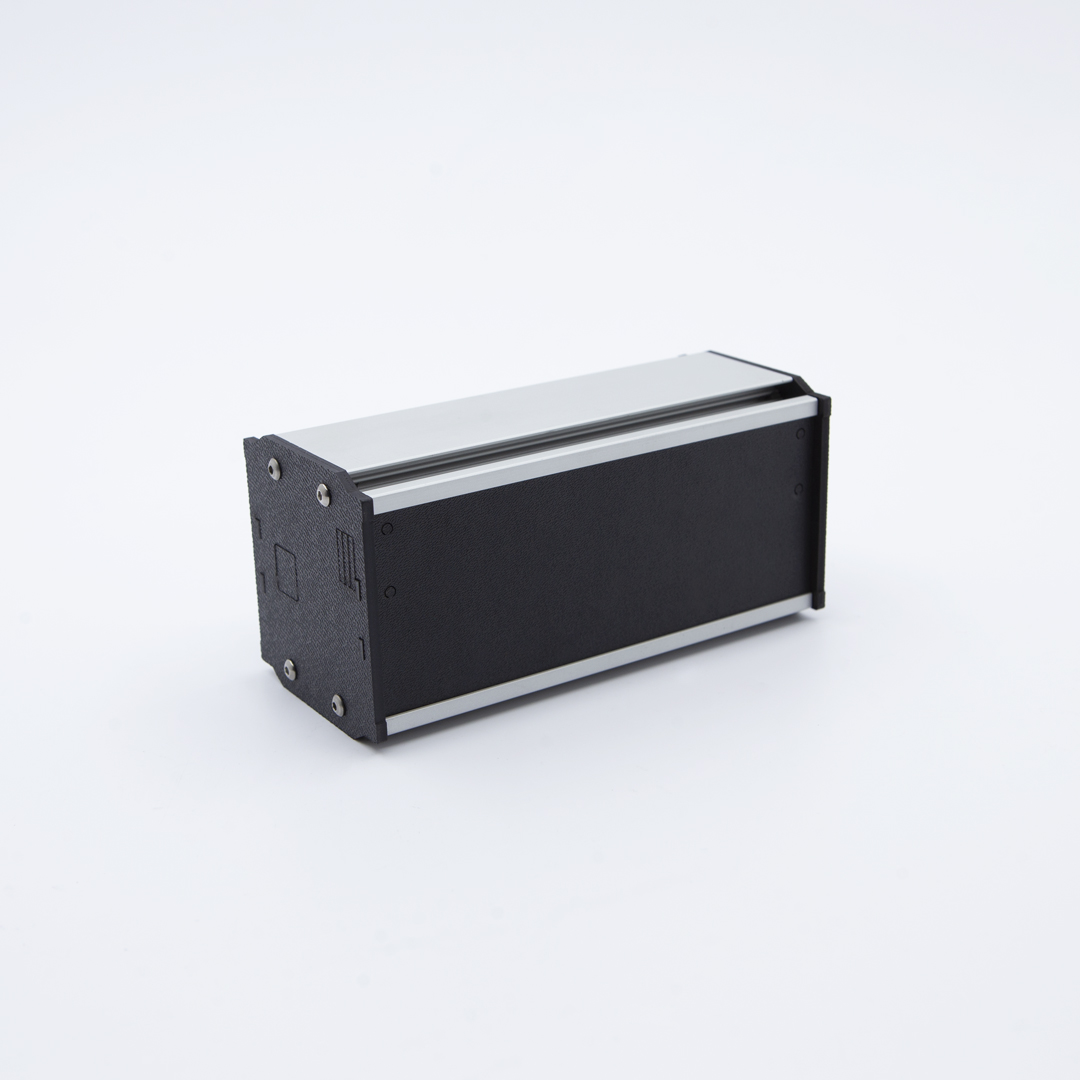

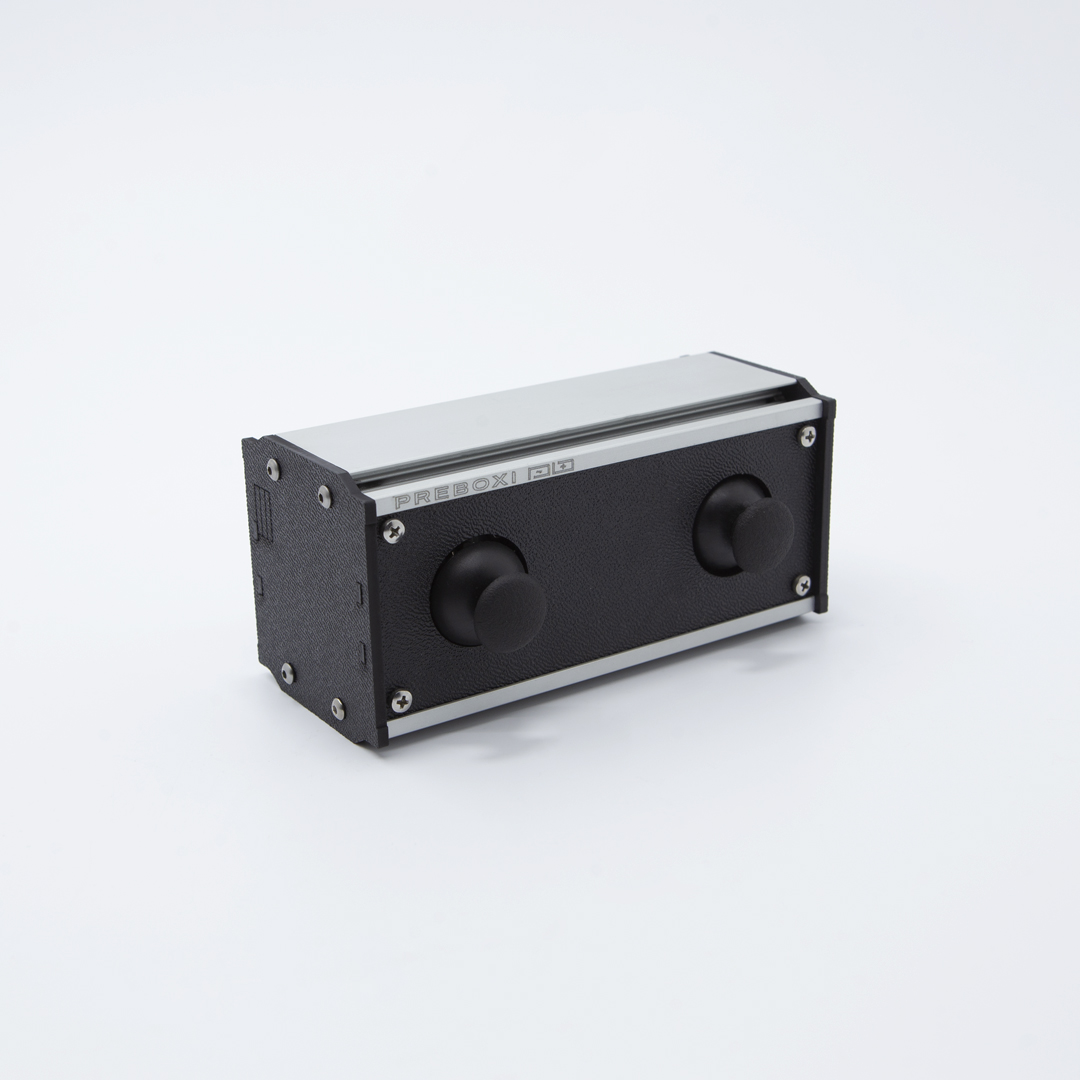

AX joystick modul 2X
Üres doboz beépítési lehetőséggel.
Ami beépíthető:
Joystick Modul 2db KY-023 kéttengelyes XY + kapcsoló.
2x3x5 tűs kivezetés.
kommunikációhoz.
+ hely ami még belefér.
Külső méret: 143 mm
Keresztmetszet méret: 68 x 64 mm
Belső méret: 137 mm
Keresztmetszet méret: 49 x 53 mm
Vásárlás >>>

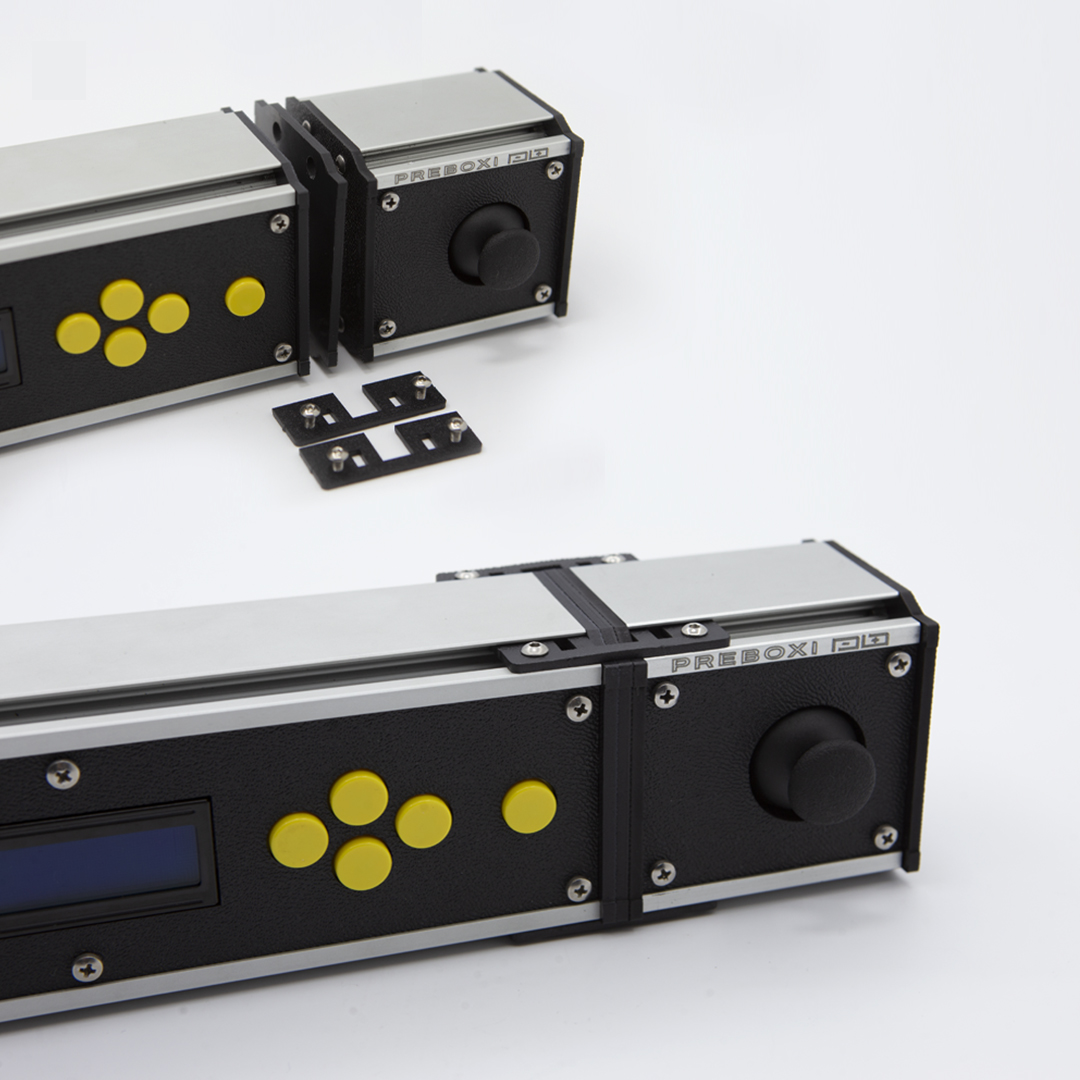

AX hosszúsági összekötő elem
Segítségével több doboz, vagy összekapcsolható, így a növekedésnek nincs akadálya.
LEÍRÁS / FAntázia
Amit az AX dobozról tudni kell.
Preboxi AX doboz, elektronikus Arduino panelek rögzítéséhez, gyors prototípus készítéshez, oktatáshoz kifejlesztett doboz család.
/1 mélységi, 64 mm/
/3 szélességi, 68, 90, 140 mm/
/7 hosszúsági, 33, 70, 107, 143, 216, 289, 435 mm/
Összesen 21 féle méretben elérhető.
Ezáltal 21 féle méret áll rendelkezésre a fejlesztések dobozolására.
/3 szélességi, 68, 90, 140 mm/
/7 hosszúsági, 33, 70, 107, 143, 216, 289, 435 mm/
Összesen 21 féle méretben elérhető.
Ezáltal 21 féle méret áll rendelkezésre a fejlesztések dobozolására.
A doboz stabilitását minőségi eloxált alumínium profil adja, melyhez kapcsolódnak az ipari műanyagból készített, fekete mikrobordázott felülettel rendelkező elő és oldallapok.
Arduino lapokhoz gyártott, előre kialakított szerelési helyekkel rendelkező üres projekt doboz.
A szerelési nyílások és a furathelyek kipattintható kivitelben készültek a könnyű és felhasználóbarát szerelést elősegítendően.
A Preboxi dobozokkal megvalósíthatók a kis szériás egyedi Arduinos elektronikai fejlesztések stabil dobozolása, akár ipari szintet elérő minőségben, elérhető áron.

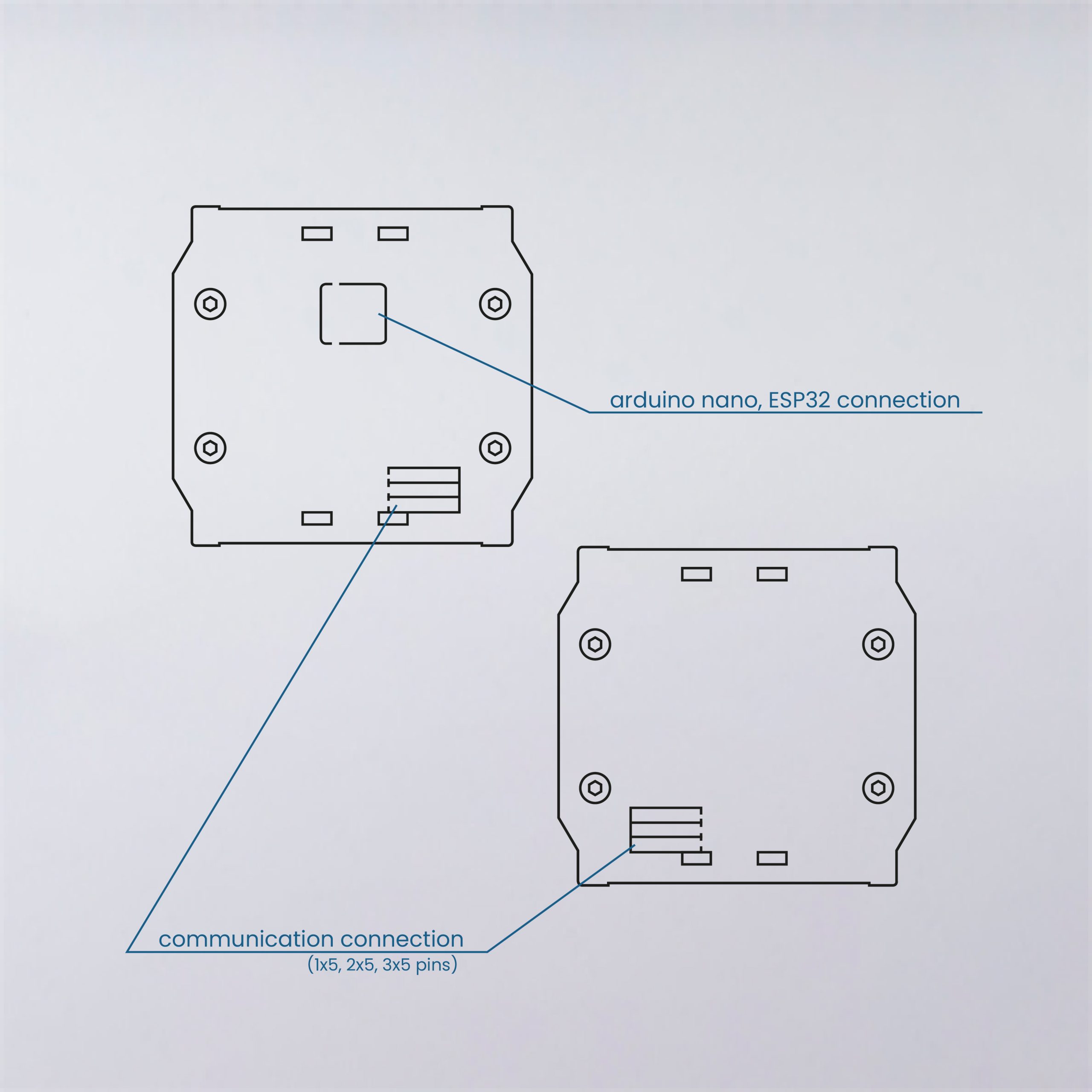

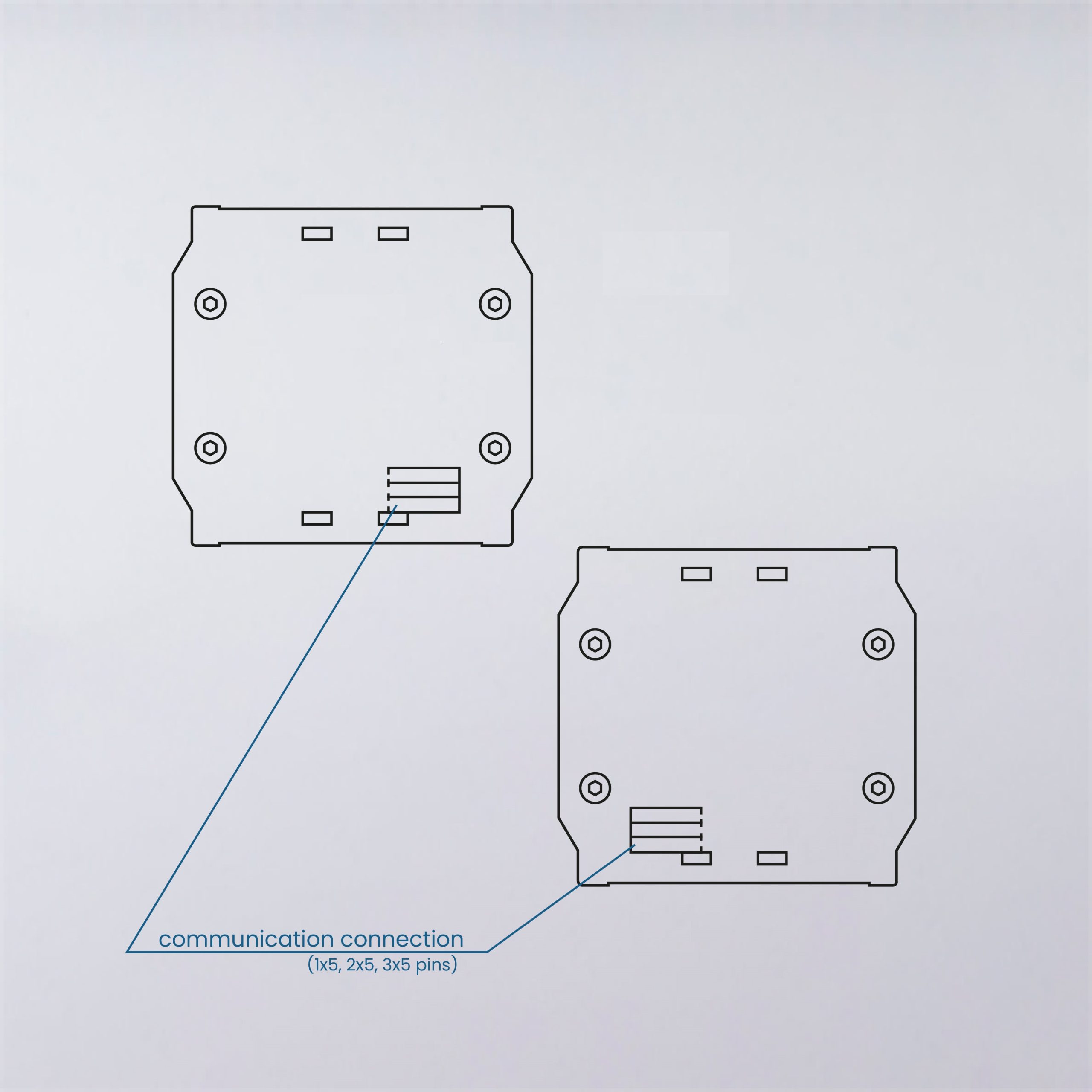

A hobby doboz különlegessége, hogy két oldalon található kommunikációs kivezetésnek kialakított helyre beépíthető 3×5 tűs csatlakozó segítségével a szomszédos dobozokkal is kialakítható a tápellátás átvitele és az adatkommunikáció lehetősége.
A típusazonos Preboxi dobozok, ezeken a kommunikációs lehetőségeken keresztül felvehetik a kapcsolatot egymással, és így több doboz egymás mellé helyezésével egy komplexebb rendszert építhető belőle.
A csomagban minden megtalálható ami a beszereléshez szükséges.
Csavarok A2 vagy horganyzott, amennyiben szükséges, távtartók, és alátétek.
A fent megjelölt típusú beépítendő alkatrész 99,9%-os biztonsággal mechanikai faragás nélkül beépíthető a dobozba.
Amennyiben a panelgyártó gyártási szórásából eredő néhány tized milliméteres beépítési nehézségek merülnek fel, az könnyen egy reszelővel, fúróval korrigálható.
Preboxi dobozok rendszert alkotnak, megtalálható a kínálatban hasonlóan dobozolhatóvá téve, Arduino kompatibilis joystick, dupla joystick, LCD IIC 2×16, OLED 1.3″ 128*64, IIC, SD kártya fogadó, ADKey 5 gombos nyomógomb, Arduino nano, ESP32 alaplap fogadó doboz antenna kimenettel.
A kínálat részét képezi még, üres megmunkálás nélküli doboz több méretben, amibe a felhasználó saját berendezéseit építheti bele.
Az üres megmunkálás nélküli doboz is tartalmazza a két oldali kommunikációs 3×5 tűs kialakítás helyeit.
A dobozok egymás mellé helyezését és rögzítését külön rendelhető, nútba csúsztatható csavarokkal rögzíthető idom biztosítja. A rögzítő elemekkel korlátlan számú műszerdoboz kapcsolható egymáshoz.
Az elkészült prototípus a Preboxi doboz segítségével, könnyen szállítható, látványosan bemutatható, és gyorsan módosítható.
A Preboxi AX alkalmazásával lenyűgöző prezentáció tartható ügyfeleinél és leendő megrendelőinél.
A termék megvásárlásával évtizedekre könnyíti meg munkáját, és el sem hisz hogy hogy tudott élni eddig nélküle.
FAQ
Megrendelhető a doboz más méretben?
Igen, bármilyen hosszméretben megrendelhető, a keresztmetszet méretet nem lehet megváltoztatni.
Változik a doboz ára ha egyedi méretet rendelek?
Igen, az egyedi gyártás miatt változik a doboz ára.

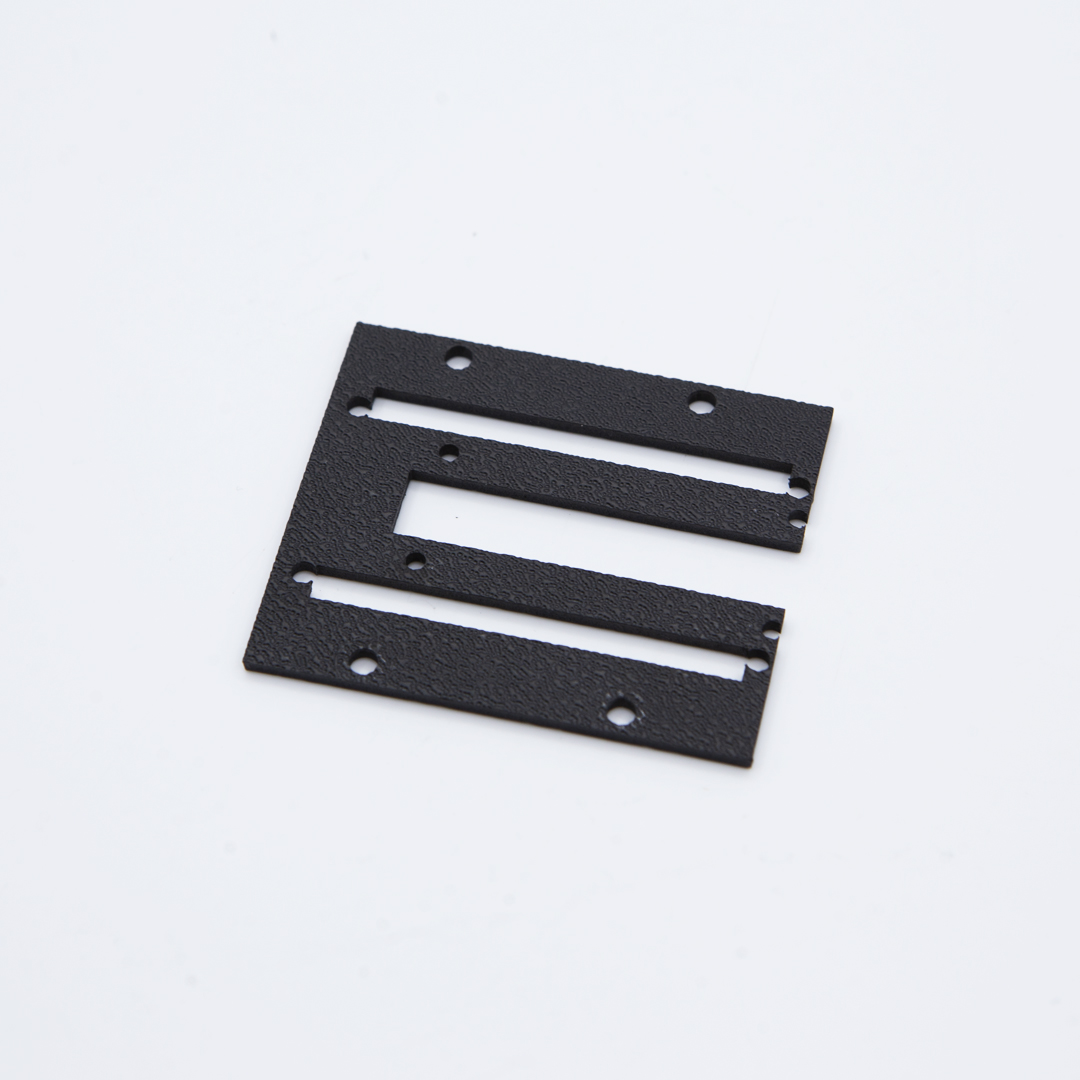

Rendelhető új szerelő fedélzet ha a meglévő megsérült, vagy fixen átalakítottam?
Igen, szerelő fedélzet és oldallapok is rendelhetők utólag.
Rendelkezik az AX doboz tűs sorolható kommunikációs lehetőséggel?
Igen, két oldalon előkészített nyílások kitörésével szabadul fel a hely előkészítés, ahova 3×15 tűs csatlakozó mama szerelhető.
